技术摘要：
本发明公开了一种轻量化免维护的回转密封装置，用于实现固定安装的进料斗与回转的搅拌桶之间的密封，包括回转密封盖、回转密封圈和回转支撑环；所述回转密封圈安装在搅拌桶的尾端，且与所述回转密封盖的外边缘接触配合；所述回转密封盖上开设有中心孔，所述进料斗前侧  全部
背景技术：
现有的混凝土搅拌车的回转密封或者重量较大，或者结构复杂需要的维护工作量 较多，与现在和未来的混凝土搅拌车的轻量化不相适应，也与混凝土搅拌车的高出勤率和 操作的日益简单和少维护不相符。
技术实现要素：

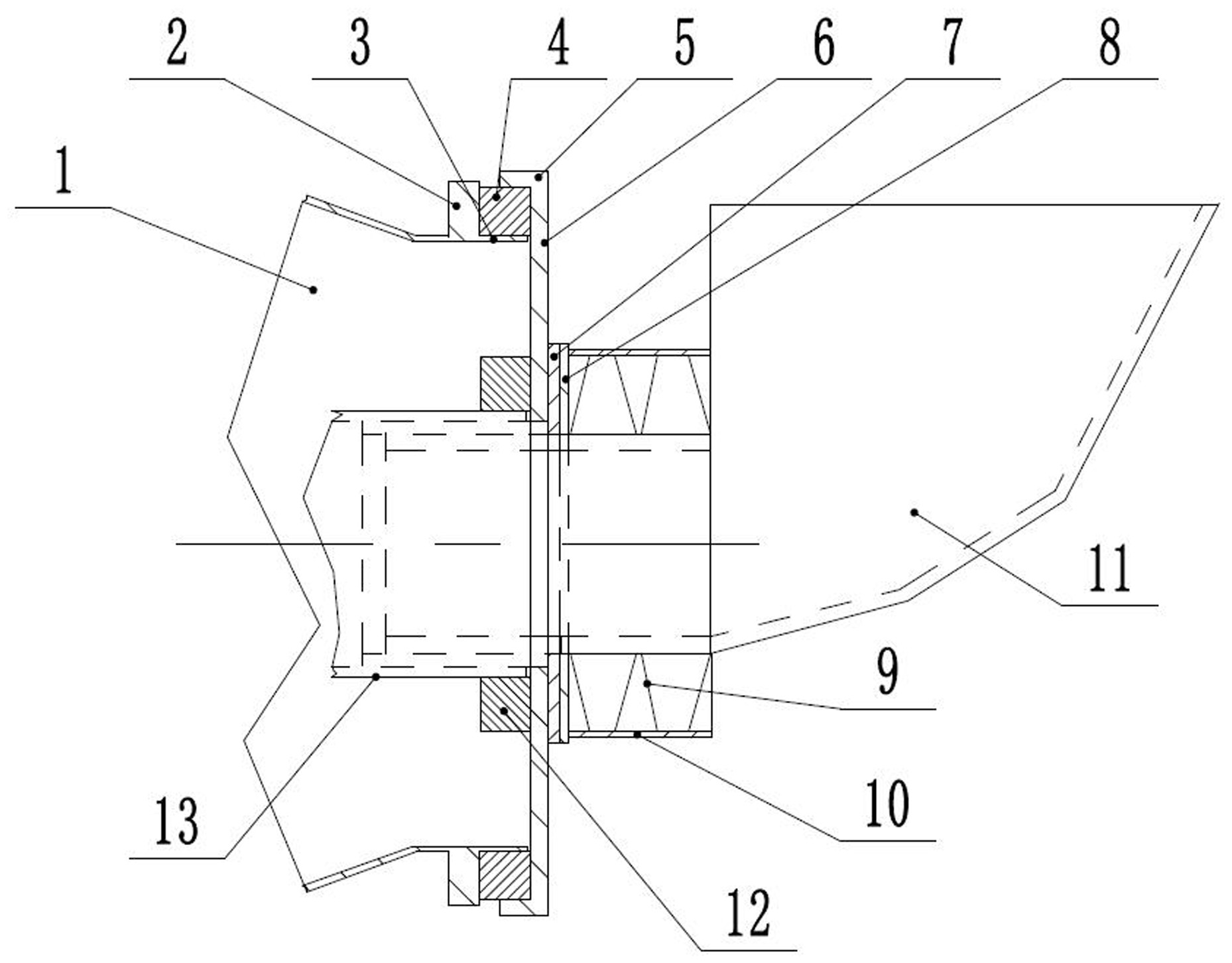

本发明提出了一种轻量化免维护的回转密封装置，其目的是：减少回转密封装置 的重量和维护工作量。 本发明技术方案如下： 一种轻量化免维护的回转密封装置，其技术原理是通过搅拌桶口处的盖盖式主密封实 现回转密封，盖盖的压力由固定在副车架上的弹性装置提供。为了进一步增加回转密封的 稳定性和中心料桶的密封性，在回转密封盖的中心还设置有回转支撑环和密封环。本装置 具有简便易行，重量轻，维护方便的特点。 本装置具体结构为： 一种轻量化免维护的回转密封装置，用于实现固定安装的进料斗与回转的搅拌桶之间 的密封，包括回转密封盖、回转密封圈和回转支撑环； 所述回转密封圈安装在搅拌桶的尾端，且与所述回转密封盖的外边缘接触配合； 所述回转密封盖上开设有中心孔，所述进料斗前侧的进料筒穿过该中心孔、伸入所述 搅拌桶的中心料桶的尾端内； 所述回转支撑环安装在回转密封盖前侧，且与所述中心料桶的外圆面转动配合； 所述回转密封装置还包括用于向前推动所述回转密封盖的压紧机构。 作为本装置的进一步改进：所述搅拌桶的后部的外圆面上设置有凸环，搅拌桶尾 端还连接有回转环；所述回转密封圈套装在回转环上且前端面与所述凸环相接触。 作为本装置的进一步改进：所述回转密封盖的外边缘设置有向前侧伸出的固定 环，所述回转密封圈的外圆面与固定环的内圆面相接触，所述回转密封盖外边缘的前端面 与所述回转密封圈的后端面相接触。 作为本装置的进一步改进：所述压紧机构包括套在进料斗的进料筒外侧的弹性装 置。 作为本装置的进一步改进：所述弹性装置是碟簧、弹簧或者气压带。 作为本装置的进一步改进：还包括套装在所述弹性装置外侧的护套。 作为本装置的进一步改进：所述压紧机构还包括回转盘和耐磨盘； 所述回转盘安装在回转密封盖的后端面上，所述弹性装置的前端与所述耐磨盘相连 3 CN 111546496 A 说　明　书 2/3 页 接，所述耐磨盘的前端面与所述回转盘的后端面相接触，在弹性装置的后端还设有耐磨平 垫。 作为本装置的进一步改进：所述进料斗上安装有竖直设置的平板，所述弹性装置 后端设有耐磨平垫，耐磨平垫与所述平板相接触；所述平板通过横梁安装在搅拌车的车架 上。 作为本装置的进一步改进：所述压紧机构包括横梁、回转盘和耐磨盘； 所述回转盘安装在回转密封盖的后端面上，所述耐磨盘的前端面与所述回转盘的后端 面相接触，所述横梁与所述耐磨盘相连接； 还包括用于驱动所述横梁向前的压紧装置。 作为本装置的进一步改进：回转支撑环的前侧设置有密封环，所述密封环与所述 中心料桶紧密滑动接触。 相对于现有技术，本发明具有以下有益效果：（1）本发明通过在搅拌桶与回转密封 盖之间直接增加凸环、回转环和回转密封圈来实现二者之间的回转密封，并通过搅拌桶中 心料筒的回转支撑环对回转密封盖进行辅助支撑；（2）通过压紧机构确保回转密封在车辆 行驶颠簸的情况下的紧密密封，如果通过在进料筒外侧套装碟簧进行压紧，可以确保压紧 力均匀分布，确保密封严密，如果使用横梁直接推动支撑盘进行压紧，可以缩短进料筒的长 度。（3）没有外来的液压，气压等动力，结构简化，运行更加可靠。 附图说明 图1为实施例一的结构示意图。 图2为实施例二的结构示意图。 图3为实施例二的后视图。
