技术摘要：
本发明公开了一种混凝土加工装置，属于混凝土加工领域。一种混凝土加工装置，包括：底座、与竖直布置的料筒，所述底座下端安装有若干脚轮，所述料筒固定安装于所述底座上端面，所述料筒从上往下具有第一腔体与第二腔体，所述第一腔体的上端与外界连通，所述第一腔体与  全部
背景技术：
普通混凝土指以水泥为主要胶凝材料，与水、砂、石子，必要时掺入化学外加剂和 矿物掺合料，按适当比例配合，经过均匀搅拌、密实成型及养护硬化而成的人造石材。混凝 土主要划分为两个阶段与状态：凝结硬化前的塑性状态，即新拌混凝土或混凝土拌合物；硬 化之后的坚硬状态，即硬化混凝土或混凝土。 由于混凝土为水泥与水、砂、石子的混合物，因此在使用时，需要将各材料充分混 合搅拌，进过充分混搅拌后，再输送到指定位置。为了方便混凝土的输送、搅拌等加工过程， 市场上出现了多种混凝土搅拌与输送装置。 现有的混凝土的加工装置中，其搅拌效果并不充分，水泥与砂石混合并不均匀，直 接影响混凝土的质量。另一方面，混入的砂石中可能存在颗粒较大的砂石或杂质，与混凝土 混合后，也会对混凝土的性能造成不良影响。
技术实现要素：

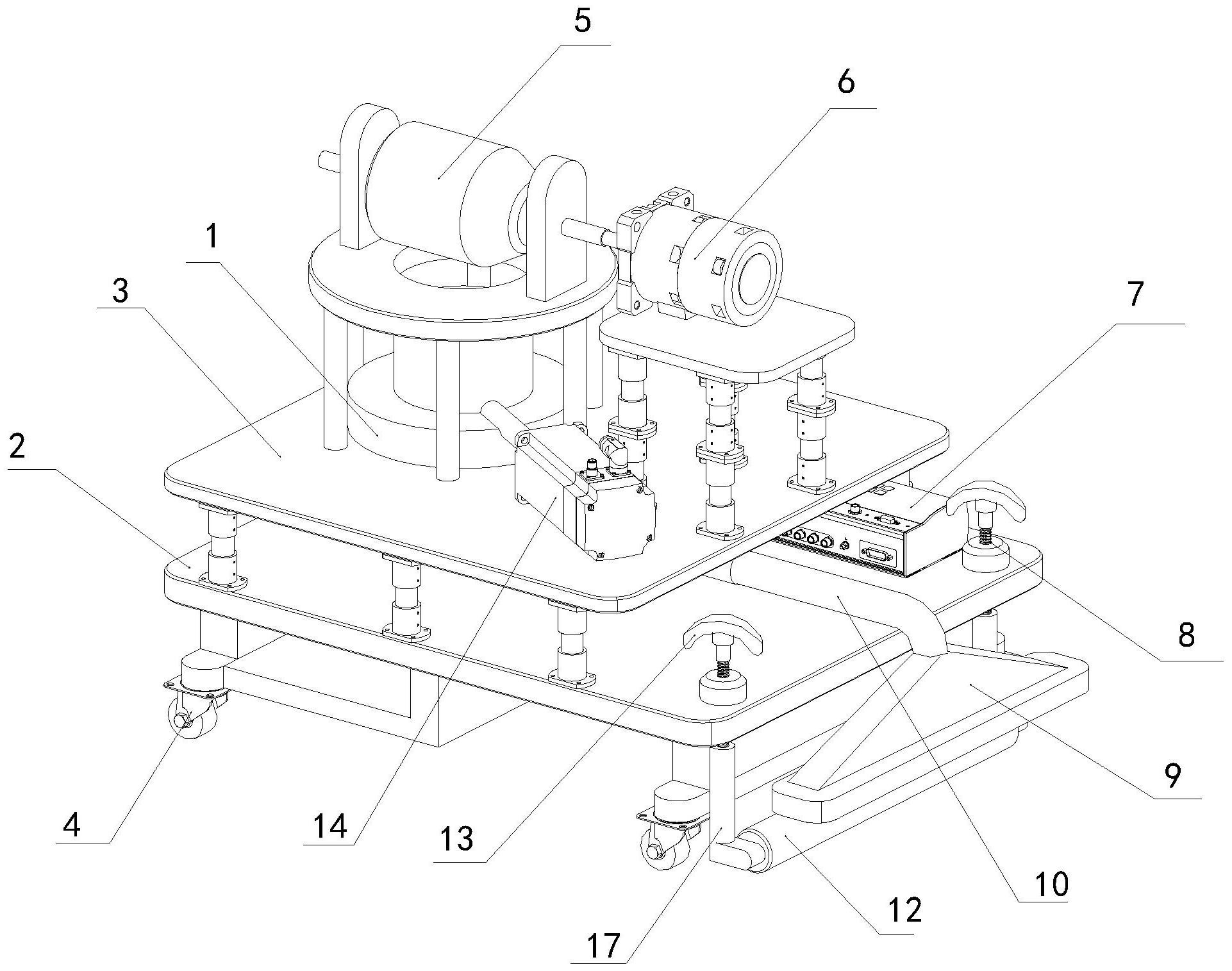

针对现有技术的不足，本发明提出了一种混凝土加工装置。 本发明的目的可以通过以下技术方案实现： 一种混凝土加工装置，包括：底座、与竖直布置的料筒，所述底座下端安装有若干 脚轮， 所述料筒固定安装于所述底座上端面，所述料筒从上往下具有第一腔体与第二腔 体，所述第一腔体的上端与外界连通，所述第一腔体与所述第二腔体之间设有下料通道。所 述下料通道内布置有多根相互平行且沿水平方向布置的辊子，至少有一根所述辊子穿过所 述料筒的外壁延伸至所述料筒外，并与所述料筒转动连接； 所述底座上方设有支撑座，所述辊子设置于所述料筒上方，所述滚筒的侧壁上设 有箱门，所述滚筒与所述支撑座转动连接； 所述第二腔体内设有搅拌叶片，所述搅拌叶片与所述滚筒转动连接； 所述滚筒下侧安装有出料通道，所述出料通道与所述第二腔体贯通； 所述底座上固定安装有第一驱动机构，用于驱动所述搅拌叶片转动；所述支撑座 上固定安装有第二驱动机构与第三驱动机构，所述第二驱动机构用于驱动所述滚筒转动， 所述第三驱动机构用于驱动延伸至所述料筒外的辊子转动。 进一步地，所述第二腔体内设有增压泵，所述料筒上设有可拆卸地箱盖，使所述第 一腔体与第二腔体封闭；所述出料通道上串接有阀门，所述出料通道远离所述料筒的一端 设有出料口，所述出料口朝向地面；所述底座下设有水平布置的压料辊，所述压料辊与所述 底座滚动连接。 进一步地，所述底座下侧设有两个连接支架，所述压料辊的两端分别与所述连接 4 CN 111546491 A 说　明　书 2/5 页 支架转动连接，所述连接支架上开设有竖直的螺纹孔，所述底座上开设有两个竖直的通孔， 所述通孔分别与两个所述连接支架的螺纹孔相对应； 进一步地，所述连接支架上设有竖直布置的螺杆，所述螺杆的一端通过是螺纹孔 与所述连接支架螺纹连接，所述螺杆的另一端穿过所述通孔，并延伸至所述底座上端。 进一步地，所述螺杆的上端固定安装有手柄。 进一步地，所述底座侧壁上固定连接有若干脱钩。 进一步地，所述料筒的外侧设有进水管，所述进水管上串接有水阀，所述进水管的 一端与外部水源连通，所述进水管的另一端与所述第一腔体或第二腔体连通。 进一步地，还包括控制器，所述底座上嵌入设置有压力传感器，所述压力传感器用 于检测料筒及其内部物料的重量之和，所述控制器上设有清洁开关，所述水阀为电磁阀，所 述水阀通过所述清洁开关与所述控制器电性连接，所述压力传感器与所述控制器电性连 接。 进一步地，所述出料口下端连接有分流通道，所述分流通道的上端的横截面积小 于其下端的横截面积； 所述分流通道中设有多个分流板，多个所述分流板沿着竖直方向平行布置，所述 分流板中部凸起，两端倾斜且向下延伸；所述分流板中部形成贯通的分流槽，多个所述分流 板的分流槽的宽度从上至下逐渐减小。 进一步地，所述混凝土加工装置的使用方法包括以下步骤： 先将水泥与砂石放入所述滚筒中，启动第二驱动机构，使得水泥与砂石混合均匀； 打开箱门使得混合的水泥与砂石落入所述第一腔体内；启动第三驱动机构，带动辊子转动， 将所述砂石压碎，并将所述砂石与水泥卷入所述第二腔体中； 启动第一驱动机构，驱动所述搅拌叶片转动，使得水泥与砂石进一步均匀混合。 进一步地，向所述料筒加水的同时，加入化学外加剂。 本发明的有益效果： 在本装置中，水泥与砂石通过在滚筒中进行初步混合，落入到第二腔体中，加水后 进行再次混合，混合更加均匀。另一方面，通过设置辊子，在转动过程中挤压物料，挤碎大颗 粒砂石，避免最终的到的混凝土中存在大颗粒砂石，影响混凝土的质量与性能。 附图说明 下面结合附图对本发明作进一步的说明。 图1为本申请的混凝土加工装置的立体结构示意图； 图2为本申请的混凝土加工装置的侧视图； 图3为本申请的混凝土加工装置的立体剖视图； 图4为本申请的混凝土加工装置的侧视剖视； 图5为本申请的分流通道的主视图的剖视图； 图6为本申请的混凝土加工装置的电性连接关系示意图。 图中各标号对应的部件如下： 1、料筒；2、底座；3、支撑座；4、滚轮；5、滚筒；6、第二驱动机构；7、控制器；8、螺杆； 9、分流通道；10、出料通道；11、分流板；12、压料辊；13、手柄；14、第三驱动机构；15、脱钩； 5 CN 111546491 A 说　明　书 3/5 页 16、第一驱动机构；17、连接支架；18、搅拌叶片；19、辊子；20、阀门；21、压力传感器；101、第 一腔体；102、第二腔体。
