技术摘要：
本发明提供了一种书边印刷装置。该书边印刷装置包括旋转机构、上料单元、印刷单元和下料单元，上料单元、印刷单元和下料单元沿着旋转机构的转动方向依次设置在旋转机构的周侧，旋转机构上设置有夹紧装置，上料单元包括上书装置，夹紧装置位于上料单元时，待印刷书芯在  全部
背景技术：
通常印刷制作一本书时，书芯的书边经过裁切后，切口为纸张原色，为了进一步美 化书边，后来发展了滚金边等整面涂色书边，而要在书边印刷图案和花纹，一般采用的是书 边叠印法，利用色料在书边涂上不同的颜色，这样可以是书边拥有彩色花纹，或者是采用现 有UV数码喷墨改造来进行书边彩色印刷。 现有的书边机是以书脊为定位面进行书边印刷，然而当同时对多本不同高度书芯 进行书边印刷时，由于书边的打印面高低不平，因此容易导致印刷质量不稳定，参差不齐， 严重影响书边打印质量。
技术实现要素：

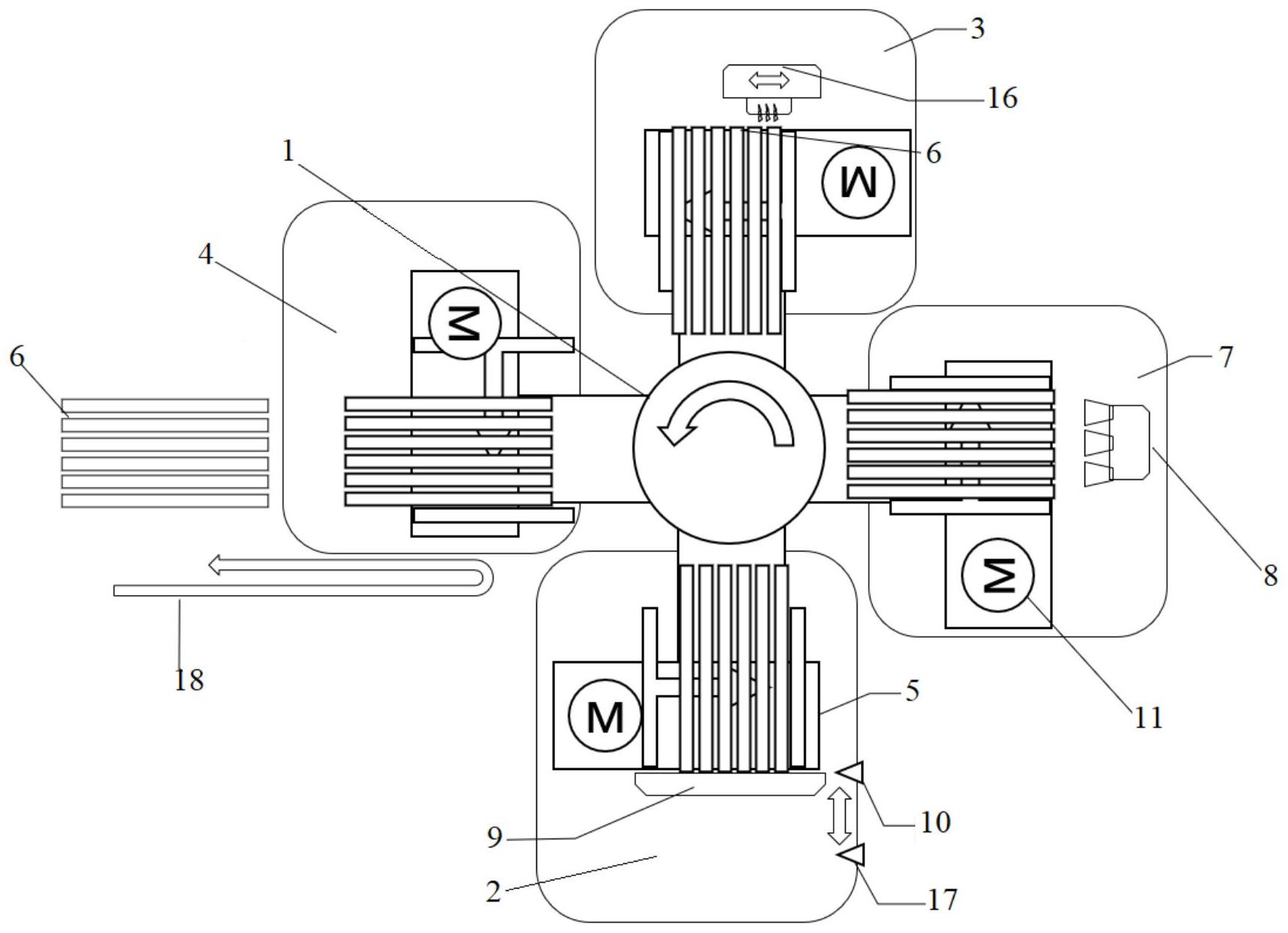

本发明的目的是提供一种书边印刷装置，能够实现书边印刷面的快速对齐，保证 印刷面整齐，提高印刷质量。 为解决上述技术问题，作为本发明的一个方面，提供了一种书边印刷装置，包括旋 转机构、上料单元、印刷单元和下料单元，上料单元、印刷单元和下料单元沿着旋转机构的 转动方向依次设置在旋转机构的周侧，旋转机构上设置有夹紧装置，上料单元包括上书装 置，夹紧装置位于上料单元时，待印刷书芯在重力作用下由上书装置对印刷面进行对齐，夹 紧装置夹紧印刷面对齐后的待印刷书芯，并在旋转机构的旋转作用下运动至印刷单元对待 印刷书芯进行书边，以及运动至下料单元对书边后的书芯进行卸料。 本发明的书边印刷装置，在对书芯进行书边过程中，通过上料单元的上书装置对 书芯的印刷面进行承载，并利用书芯的重力在上书装置的承载面对书芯的印刷面进行预对 齐，之后对印刷面对齐后的书芯进行夹紧，从而能够使得书芯在到达印刷单元时，印刷面能 够处于对齐状态，保证印刷面是一个平面，因此可以实现书边印刷面的快速对齐，保证印刷 面整齐，提高印刷质量和印刷效率。 附图说明 图1示意性示出了本发明第一实施例的书边机的结构示意图； 图2示意性示出了本发明实施例的书边机的夹紧装置结构示意图； 图3示意性示出了本发明实施例的书边机的夹紧装置处于夹紧状态时的结构示意 图； 图4示意性示出了本发明实施例的书边机的夹紧装置处于松开状态时的结构示意 图； 图5示意性示出了本发明第二实施例的书边机的结构示意图； 图6示意性示出了本发明实施例的书边机的书芯在上料单元时的状态示意图； 3 CN 111572213 A 说　明　书 2/5 页 图7示意性示出了本发明实施例的书边机的在下料单元时的状态示意图； 图8示意性示出了本发明实施例的书边机的控制结构图。 图中附图标记：1、旋转机构；2、上料单元；3、印刷单元；4、下料单元；5、夹紧装置； 6、书芯；7、清理单元；8、清理装置；9、定位支撑件；10、上书基准定位件；11、驱动机构；12、运 动挡板；13、固定挡板；14、辅助定位板；15、行程量具；16、印刷装置；17、旋转定位件；18、下 书装置。
