技术摘要：
本发明涉及发热检测技术领域。目的在于提供一种布局紧凑合理的、结构精巧的适用于大人流量场所的新冠检测系统。包括门形的通行隘口、安装在通行隘口上的热成像发热检测设备，以及设置在通行隘口两侧的拦截设备；所述通行过道由底箱和设置在底箱两侧的侧边板构成，所述  全部
背景技术：
自2019年年底至2020年4月以来，新冠肺炎在全球开始大流行，严重的威胁了整个 人类的身心健康，也造成了巨大的社会经济负担。新冠肺炎由于具有高传染性，对于其防控 而言，只有检出疑似患者，并有效控制其传染路径，才能对其发展传播进行有效的控制。新 冠肺炎前期的一个主要症状就是发热，故通过对人群体温的检测以区分出疑似患者是目前 采用的一个主要方式。 体温枪是目前最常用的检测设备，其具有体积小巧、使用方便等优势，但对于人流 量较大的场合而言，其使用仍然具有较大的局限性。1、由于体温枪需要人工对准人体的特 定部位进行检测，故其需要大量的工作人员进行操作，同时每一次检测虽然只会消耗5-10 秒的时间，但在人流量大时，耗费的总时间较大，往往也会出现排队拥堵等现象，影响了正 常的通行。2、从理论上讲，将红外热成像应用在发热检测中，通过在通行隘口增设红外成像 摄像机，利用红外成像摄像机捕捉热图像，并通过对图像的分析是能够检出发热疑似病例 的是完全可行的。但在实验中我们也发现，在人流量很大的情况下若利用人工对热图像进 行观看分析，并从人群中将疑似病患分离出来，会存在较大的难度，很多时候由于人员过于 密集，单纯依靠人工分离，还存在误认的可能，进而影响发热检测的准确性和效率。3、另外， 目前市面上常见的通行隘口类设备并不适合对红外成像设备进行安装，且该类产品体积较 大，并不便于移动，这也限制了红外成像类群体测温装置的普及和推广。
技术实现要素：

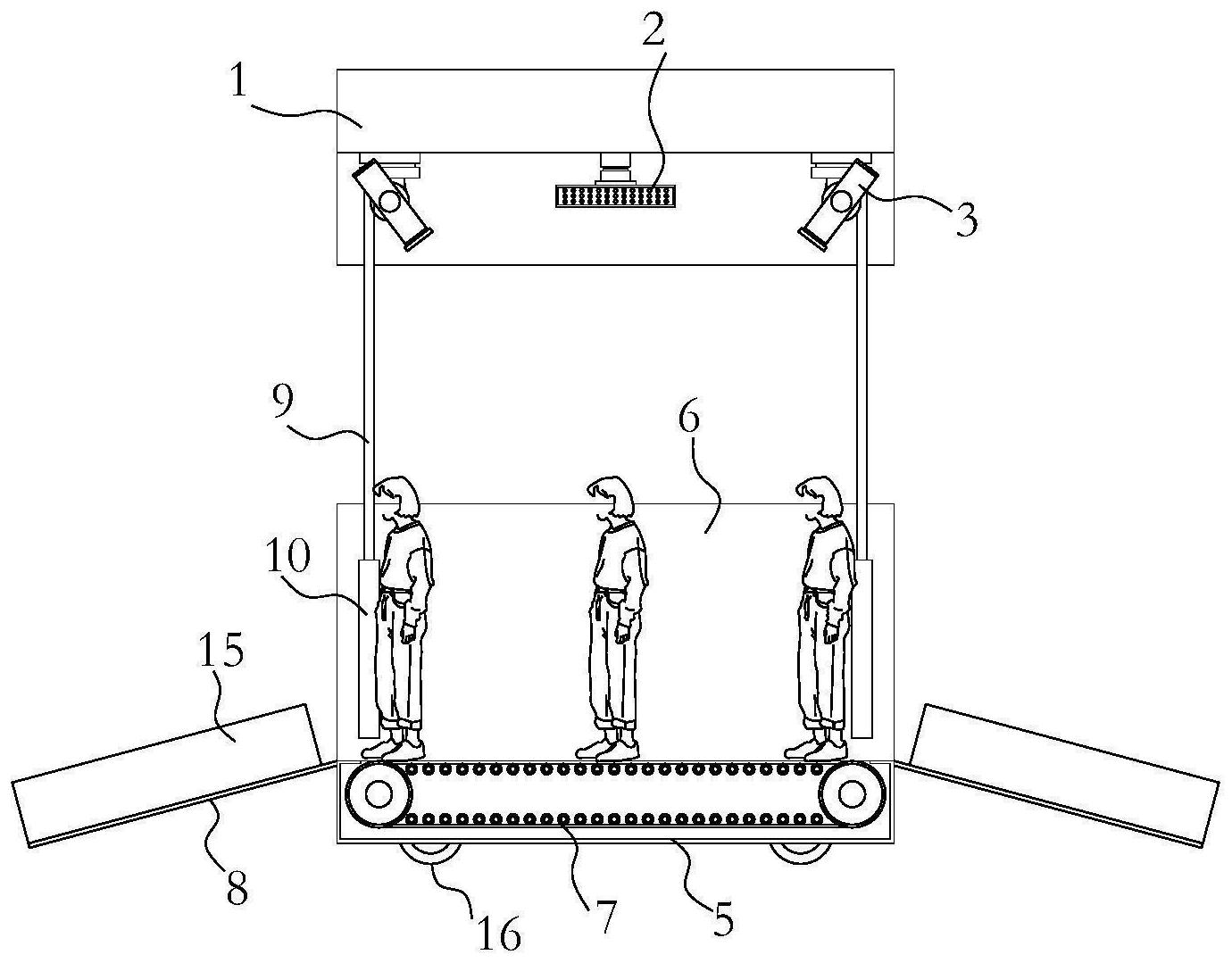

本发明的目的在于提供一种布局紧凑合理的、结构精巧的适用于大人流量场所的 新冠检测系统。 为实现上述发明目的，本发明所采用的技术方案是：一种适用于大人流量场所的 新冠检测系统，包括门形的通行隘口、安装在通行隘口上的热成像发热检测设备，以及设置 在通行隘口两侧的拦截设备；所述通行隘口包括供人群通过的U形的通行过道和设置在通 行过道上方的顶盖；所述热成像发热检测设备安装在通行过道的顶盖上，并朝向通行过道； 所述通行过道由底箱和设置在底箱两侧的侧边板构成，所述底箱内并排设置有多 根传送带，所述传送带沿通行过道的长度方向延伸，传送带的输送面在通行过道内形成多 道输送区；所述通行过道的前后两端均设置有由底箱顶面朝地面过渡的斜坡板。 优选的，所述顶盖通过多组伸缩机构与通行过道连接，所述伸缩机构包括螺杆和 安装在侧边板内表面的竖向的螺纹套管，所述螺杆与螺纹套管相配合，且螺杆的下端伸入 螺纹套管内； 所述顶盖内设置有安装腔，所述安装腔的底面对应螺杆的位置设置有安装孔，所 4 CN 111599052 A 说　明　书 2/6 页 述安装孔内设置有轴承；所述螺杆的上端穿过安装孔内的轴承伸入安装腔内，并与同步齿 轮连接；所述安装腔内还设置有升降电机，所述升降电机的输出端与主动齿轮传动连接；所 述主动齿轮与多个同步齿轮通过同步皮带传动连接。 优选的，所述斜坡板与底箱两端的边沿铰接，所述斜坡板通过搭扣与侧边板锁定。 优选的，所述斜坡板上设置有多张分隔板，所述分隔板将斜坡板分隔为多个过道， 所述过道与输送区一一对应。 优选的，所述底箱的底部设置有脚轮组，所述脚轮组的脚轮为带刹车的脚轮。 优选的，所述热成像发热检测设备包括总控制器、红外成像摄像机和追踪标记机 构；所述追踪标记机构、红外成像摄像机分别与总控制器电性连接。 优选的，所述追踪标记机构由云台和安装在云台上的红黄双色射灯构成，所述云 台和红黄双色射灯分别与总控制器电性连接。 优选的，所述顶盖的下表面设置有两个红外成像摄像机，所述红外成像摄像机分 别位于顶盖下表面的两侧，并斜朝向通行过道。 优选的，所述热成像发热检测设备的使用方法如下： A、所述红外成像摄像机用于获取通行过道内的俯视图像并发送至总控制器进行 分析处理； B、所述总控制器分析俯视图像中达到高温阈值的高风险区域和达到疑似阈值的 疑似风险区域，并根据高风险区域和疑似风险区域在俯视图像中的图像位置信息计算出对 应的通行人员在通行过道内的实体位置信息； C、所述总控制器根据实体位置信息生成驱动信号，并驱动云台跟随对应的通行人 员的位置动作，使红黄双色射灯保持对对应的通行人员的跟随； D、所述红黄双色射灯在总控制器的控制下发射红光或黄光照射在对应的通行人 员身上，高风险区域对应的通行人员发射红光，疑似风险区域的通行人员发射黄光； E、工作人员根据通行人员身上的光颜色将有风险的通行人员从人群中筛选出来。 优选的，所述拦截设备包括固定安装在通行过道外侧面的收纳箱，所述收纳箱内 放置有隔断拦截组件，收纳箱一端的端面上设置有取出口； 所述隔断拦截组件包括一根收纳转筒和多根支撑栏杆，所述收纳箱远离取出口的 一端内上下分布有两张安装板，所述收纳转筒上下两端的转动销设置在安装板上，并与安 装板构成转动配合； 所述收纳箱两侧的内表面设置有沿收纳箱长度方向延伸的导向棱，所述支撑栏杆 的左右两侧设置有与导向棱相配合的导向卡，所述导向卡卡设在导向棱上； 所述隔断拦截组件还包括多条弹性带，所述弹性带的一端收卷在收纳转筒上，另 一端穿过支撑栏杆杆体上的让位孔与最后一根支撑栏杆的杆体固接；所述收纳转筒的中段 上设置有多个与弹性带相配合的收纳槽，所述弹性带位于收纳槽内； 所述让位孔内设置有三根转动辊，所述弹性带呈几字形绕过三根转动辊，三根转 动辊中位于中间的一根转动辊一侧的杆体上设置有螺纹孔，所述螺纹孔内设置有锁定螺 栓；所述锁定螺栓的内端抵紧转动辊构成对转动辊的锁定。 本发明的有益效果集中体现在： 1、通过传送带对通行人员进行输送，杜绝了人群自由走动造成的混乱，使得热成 5 CN 111599052 A 说　明　书 3/6 页 像发热检测设备的检测效果更好、准确率更高。 2、系统整体布局合理，结构紧凑，能够收缩至较小巧的箱式结构，方便进行移动， 便于在不同的场合搭建使用。 3、通过多组伸缩机构的同步升降，使得顶盖在通行过道上方的升降更加的稳定。 4、能够将高风险和疑似风险通行人员从人群中标记出来，与传统的通过人工从人 群中确认风险人员的方式相比，更加的节省人力，同时防止误认。 5、能够实现大流量人群的批量快速检测，对正常通行的影响极小，能够防止造成 拥堵排队的现象，尤其适合在车站、机场、办公楼等大人流量场所进行使用。 附图说明 图1为本发明的立体结构示意图； 图2为图1中所示结构的A-A向视图； 图3为图2的左视图； 图4为红外成像摄像机和追踪标记机构的安装位置示意图； 图5为本发明的控制电路图； 图6为同步带的安装示意图； 图7为拦截设备的结构示意图； 图8为图7中所示结构的B-B向视图； 图9为转动辊的安装示意图。
