熔断器插接系统


技术摘要:
本发明公开了一种熔断器插接系统,所述熔断器插接系统包括插座、插片以及熔断器,所述插座包括底座、中间部件以及接插件;所述熔断器与所述插片连接;所述中间部件插设在所述底座内,所述接插件固定于所述中间部件;所述底座用于与电池包连接,且所述接插件与所述底座  全部
背景技术:
目前的电池包上通常设置有熔断器。熔断器能够保证电池包电路的安全工作。然 而,由于熔断器是与电池包的电路连接在一起的,因此一旦熔断器熔断,就需要对整个电池 包进行拆卸,整个更换的过程非常繁琐。因此,如何快速地更换熔断器,且保证熔断器安装 后的连接可靠性是目前亟需解决的问题。
技术实现要素:

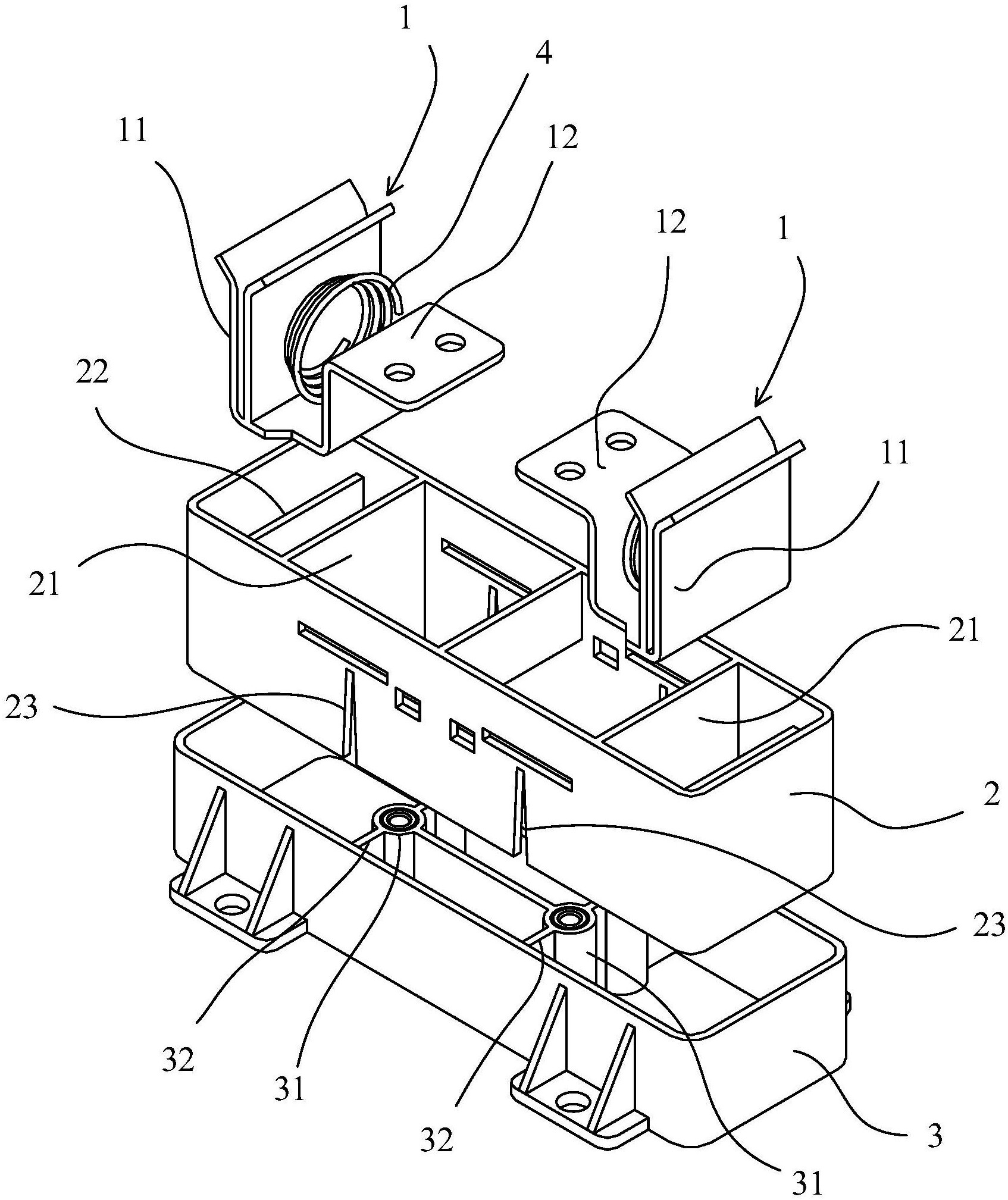

本发明要解决的技术问题是为了克服现有技术中电池包的熔断器无法快速拆装, 并且保证熔断器正常安装时的连接可靠性的缺陷,提供一种熔断器插接系统。 本发明是通过下述技术方案来解决上述技术问题: 一种熔断器插接系统,其特点在于,所述熔断器插接系统包括插座、熔断器以及插 片,其中, 所述插座包括接插件; 所述熔断器的两个触头分别与一所述插片连接; 所述插座用于与电池包连接; 所述插片插接于所述接插件,以实现所述熔断器与所述电池包的快速连接。 本方案中,熔断器与插片连接,接插件通过底座与所述电池包连接,由此通过插片 和接插件的插入连接,实现了熔断器与电池包之间的连接。同时插入连接的结构既保证了 连接的可靠性,又能够保证快速拆卸和安装。 较佳地,所述插座还包括底座和中间部件;所述底座用于与电池包连接,所述中间 部件插设在所述底座内,所述接插件固定于所述中间部件并与所述底座连接。 较佳地,所述接插件包括夹片,所述夹片中形成有插接空间,所述插片插接于所述 插接空间之中。通过夹片可以增加与插片的接触面积,提供更好的连接可靠性。 较佳地,所述中间部件件包括内侧挡板,所述内侧挡板与所述中间部件的外壁之 间形成为连接腔,所述夹片位于所述连接腔内。 较佳地,所述连接腔内设置有弹性件,所述弹性件通过弹性变形力挤压所述夹片。 通过弹性件可以持续提供压力,从而能够保证连接的稳固,尤其在振动时能够保持始终的 连接可靠性。 较佳地,所述夹片的一侧设置有所述弹性件,所述弹性件从一侧,朝着减小所述插 接空间的方向挤压所述夹片。 较佳地,所述中间部件还包括有外侧挡板,所述夹片被夹设于所述外侧挡板和所 述弹性件之间。由此外侧挡板和弹性件从两侧向内夹紧。 较佳地,所述弹性件的一端抵接于所述内侧挡板,另一端抵接于所述夹片。此时, 3 CN 111554551 A 说 明 书 2/4 页 弹性件被压缩于内侧挡板和夹片之间,从而持续提供压力。 较佳地,所述夹片的两侧均设置有所述弹性件,所述弹性件从两侧,朝着减小所述 插接空间的方向挤压所述夹片。 较佳地,所述弹性件包括位于内侧的内弹性件以及位于外侧的外弹性件,其中, 所述内弹性件的一端抵接于所述内侧挡板,另一端抵接于所述夹片; 所述外弹性件的一端抵接于所述中间部件的外壁,另一端抵接于所述夹片。 较佳地,所述弹性件为弹簧。弹簧结构简单,容易大规模运用。 较佳地,所述接插件还包括有延伸端,所述延伸端自所述夹片的底部朝所述内侧 挡板的内侧延伸,且所述延伸端与所述底座连接。延伸端可以保证接插件与底座间的连接, 从而方便电路的形成。 较佳地,所述底座包括有连接凸台,所述连接凸台插入于所述内侧挡板的内侧,所 述延伸端与所述连接凸台连接。 较佳地,所述连接凸台的外侧连接有凸筋,所述中间部件的底部开设有卡槽,所述 凸筋卡入于所述卡槽。凸筋可以提高连接凸台的强度,从而保证连接的可靠性。 在符合本领域常识的基础上,上述各优选条件,可任意组合,即得本发明各较佳实 例。 本发明的积极进步效果在于:通过本发明的运用,实现了熔断器的快速拆装,并且 保证熔断器正常安装时的连接可靠性。同时,熔断器插接系统结构简单,方便生产。 附图说明 图1为本发明实施例1的插座立体结构示意图。 图2为本发明实施例1的插座俯视结构示意图。 图3为图2中的A-A方向剖视图。 图4为本发明实施例2的插座立体结构示意图。 图5为本发明实施例2的插座俯视结构示意图。 图6为图5中的B-B方向剖视图。 图7为本发明实施例2的插座与插片连接结构示意图。
