技术摘要：
为满足无固定自来水供应地区寒冷时段对热水的便捷需求，本发明提出了一种自吸热水器，其主要包括主体、下盖、自吸组件、加热组件、出水组件、控制组件和定位组件，可以从自由水面吸水实现单独冷水和一定范围内任意流量任意温度热水供应，有效改善目标场合居民生活用水  全部
背景技术：
农村地区或者一些特殊场合，无法保证充足实时的自来水供应，所以传统以自来 水水压为驱动的加热装置在这些场合无法使用，因而导致居民生活用水条件恶劣，如何在 现有条件下为居民提供便捷的热水来源就显得十分重要。
技术实现要素：

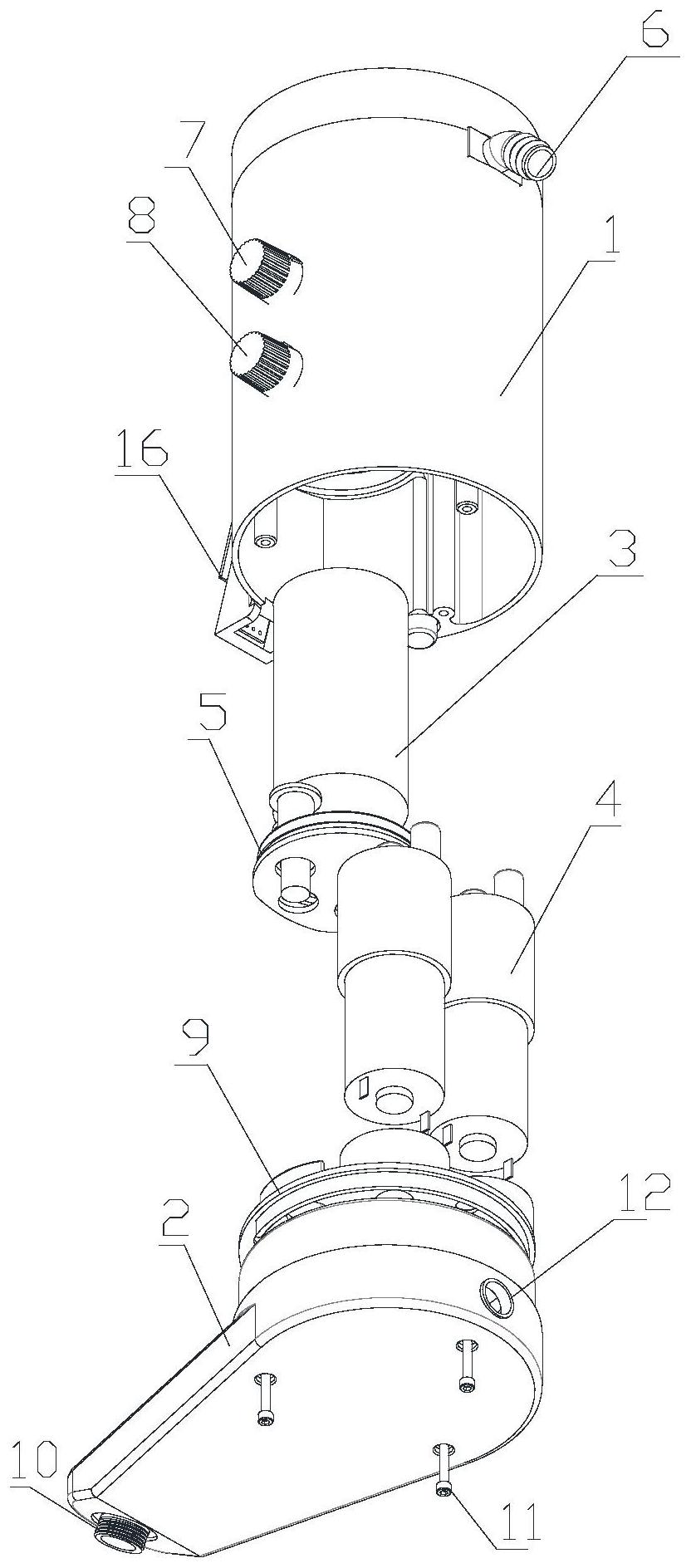

有鉴于此，本发明的目的是提供一种自吸热水器，其可以从自由水面获得持续水 流，并进行加热，通过加热功率调节和水流量调节可以输出适宜温度的热水，有利于广泛地 应用，具有重大的生产实践意义。 一种自吸热水器，主要包含以下部分：主体、下盖、自吸组件、加热组件、出水组件、 控制组件和定位组件，所述自吸组件包括自吸泵、入水管，入水分管、自吸泵入水管、自吸泵 出水管；所述加热组件包括加热管和加热腔；所述出水组件包括出水管竖段、出水管横段和 出水口；所述控制组件包括电功率旋钮、水流量旋钮、水流量探测开关、显示屏、冷水开关和 热水开关；所述定位组件包括加热盖、甲板、定位螺柱、定位螺纹孔和螺栓；所述主体具有入 水口，并于下盖配合，包括主体外壳、入水分管、自吸泵入水管、加热腔、出水管竖段、定位螺 柱、显示屏槽、自吸泵出水管，其上固定有电功率旋钮孔和水流量旋钮孔；所述下盖包括下 盖外壳、按钮槽、出水管横段、出水口、电源线孔和定位螺纹孔。 所述自吸泵出水管一端连接自吸泵出水口，另一端连接加热腔； 所述自吸泵入水管一端连接入水分管，一端连接自吸泵入水口； 所述入水分管一端连接入水管，另一端分为多支分别连接自吸泵入水管； 所述加热腔上部为一球面，正中开孔连接出水管竖段； 所述出水管竖段下部可与出水管横段配合； 所述出水管横段一端与出水管竖段下部连接，另一端连接出水口； 所述加热盖可与加热器相互固定，并与加热腔配合，防止加热腔漏水； 所述电功率旋钮用于调节电加热功率； 所述水流量旋钮用于调节自吸泵水流量； 所述甲板用于压紧自吸泵和加热盖，其上开有自吸泵插电槽、自吸泵转子孔、螺柱 孔、自吸泵定位圈、加热盖顶圈； 所述出水口内部装有水流量探测开关； 所述水流量探测开关固定在出水口处，有固定片和弹性片组成，当水流过时弹性 片发生形变与固定片接触，产生接通信号； 所述显示屏槽内放置显示屏和显示屏盖； 所述按钮槽内放置冷水开关和热水开关； 3 CN 111578504 A 说　明　书 2/3 页 所述冷水开关按下时只启动自吸泵； 所述热水开关按下时同时启动自吸泵和加热管。 本发明将自吸功能和加热功能集成，实现从自由水面吸水并即时加热，通过调节 可以产生一定温度一定流量的热水，方便快捷，可用于解决无持续自来水供应地区和场合 的热水应用。 附图说明 图1为本发明提供的一种自吸热水器结构示意图 图2为本发明中甲板结构示意图 图3为本发明中主体结构示意图 图4为本发明中下盖结构示意图 图5为本发明中水流量探测开关结构示意图 1为主体，2为下盖，3为加热管，4为自吸泵，5为加热盖，6  为入水管，7为电功率旋 钮，8为水流量旋钮，9为甲板，10为出水口，11为螺栓，12为进线孔，13为热水开关，14为冷水 开关，15  水流量探测开关，16显示屏，101为主体外壳，102为入水分管，103  为自吸泵入水 管，104为加热腔，105为出水管竖段，106为定位螺柱，107为显示屏槽，108为自吸泵出水管， 201为下盖外壳，202为按钮槽，203为出水横管，204为定位螺栓孔，901为自吸泵插电槽，  902为自吸泵转子孔，903为螺柱孔，904为自吸泵定位圈，905为加热盖顶圈。
