技术摘要：

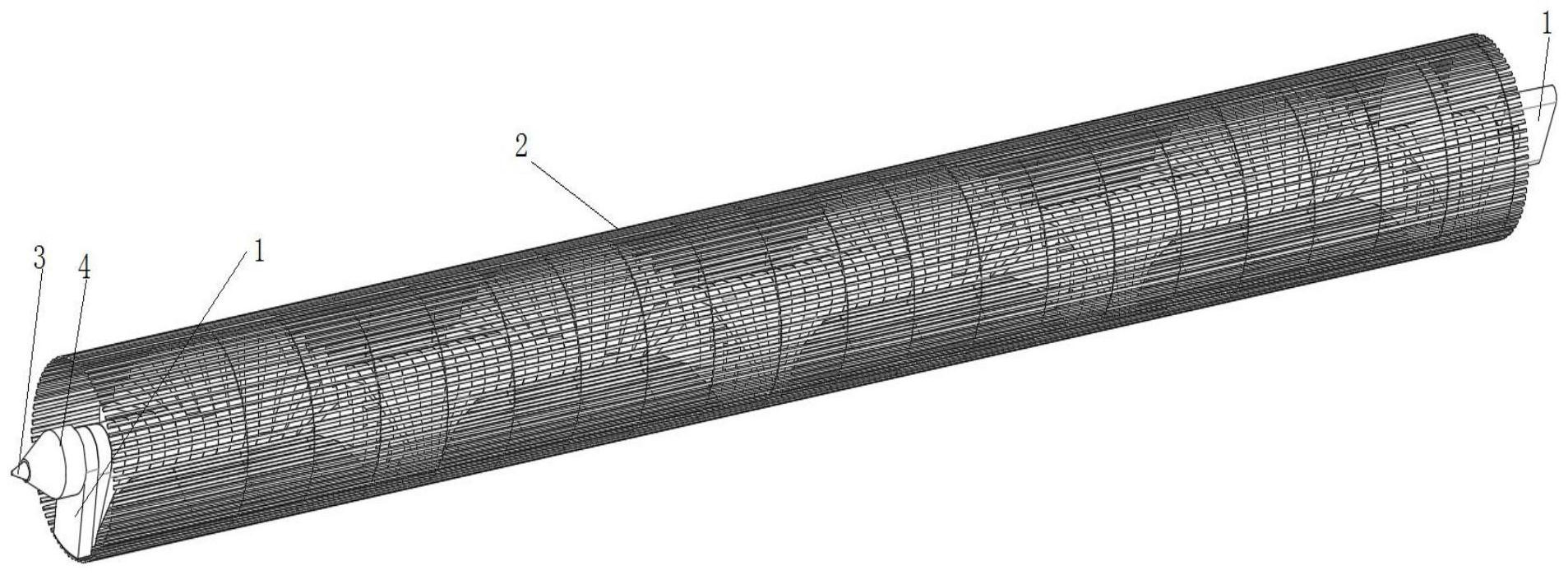

本发明公开了一种卡片折叠笔，涉及文具技术领域。本发明包括中心柱组件和笔套组件、笔芯、笔头套；中心柱组件包括微型电机、旋转片、中心圆管和阻尼转轴；中心圆管内表面间隙配合有笔芯；笔头套的端口处卡住笔芯；中心圆管的底部端口周侧面开设有螺纹；螺纹与笔头套内  全部
背景技术：
目前，大多数的笔杆均是圆形或类似圆形的结构，以达到舒适的握感。但是，圆形 的笔杆不利于放置在钱包、书本中进行携带；如放置在钱包中，圆形的笔杆造成钱包会变得 鼓鼓、凹凸不平等不适感；放置在书本中也会造成一处不平等问题；或者，将笔杆的直径制 作的尺寸较小，以达到便于携带的目的时，使得尺寸较小的笔杆握感很差，导致手部的不适 等问题。 针对上述问题，本发明的一种卡片折叠笔，通过中心柱组件和笔套组件的作用，将 笔杆调至便于携带时的扁平的卡片状或者用于写字时的圆形状；从而达到携带时转换至扁 平的卡片状，方便更好的放置在钱包、书本等位置；需要写字时，在转换至较粗的圆形状，有 利于写字时提升握感的优点。
技术实现要素：
本发明的目的在于提供一种卡片折叠笔，通过中心柱组件和笔套组件的作用，解 决了放置在钱包时的不适感，以及尺寸较小的笔杆握感很差，导致手部的不适等问题。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明为一种卡片折叠笔，包括中心柱组件和笔套组件、笔芯、笔头套；所述中心 柱组件包括微型电机、旋转片、中心圆管和阻尼转轴；所述旋转片包括一个位于中心圆管顶 部的旋转片A、若干个位于中心圆管顶部的旋转片B和一个位于中心圆管底部的旋转片C；所 述微型电机的输出轴上固定有中心圆管；所述中心圆管周侧面均匀阵列有阻尼转轴；每个 所述阻尼转轴周侧面均固定有一个旋转片B；位于所述中心圆管底部的阻尼转轴固定有一 个旋转片C；位于中心圆管顶部的所述旋转片A与中心圆管转动配合；所述微型电机外壳与 旋转片A之间固定有连接柱；所述中心圆管周侧面与阻尼转轴内表面设置有一定的摩擦阻 力；所述旋转片B的一相对表面上分别设置有限位槽、限位块；所述旋转片A下表面设置有限 位块；所述旋转片C上表面设置有限位槽；所述中心圆管内表面间隙配合有笔芯；所述笔头 套的端口处卡住笔芯；所述中心圆管的底部端口周侧面开设有螺纹；所述螺纹与笔头套内 表面螺纹连接；所述笔套组件包括弧形板和橡皮筋；若干个所述橡皮筋贯穿所有的弧形板 侧面；所述弧形板通过橡皮筋固定连接；所述笔套组件与中心柱组件周侧面配合； 一个所述旋转片B的外侧面固定有一个/两个弧形板； 其中，使用时通过手部拿住微型电机外壳，打开微型电机；此时旋转片A与中心圆 管始终转动配合；与旋转片A相邻的旋转片B，由于旋转片A上的限位块与旋转片B上的限位 槽经过一定较小角度的转动后，限位块抵住限位槽一侧，此时，与旋转片A相邻的旋转片B便 不能转动；即一开始时，与旋转片A相邻的旋转片B在微型电机输出轴的动力作用下，转动一 定角度，然后被抵住后，旋转片B内的阻尼转轴便与中心圆管保持转动配合； 3 CN 111572239 A 说　明　书 2/4 页 依次类推，使得若干个旋转片B会旋转至一个螺旋形结构；即中心柱组件展开为螺 旋形结构；从而将笔套组件中的弧形板和橡皮筋进行拉开，组合成为一个圆形的形状；继而 达到将扁平状转换为圆形的形状； 此时将手指握住中心柱组件和笔套组件的中部即可，因为中心柱组件中的底部和 顶部存在一部分不能对笔套组件中的底部和顶部处的弧形板进行支撑；故手指握住本发明 的一种卡片折叠笔的中部为最佳的握感方式。 进一步地，所述旋转片上开设有圆形贯穿孔；所述圆形贯穿孔内表面与阻尼转轴 周侧面固定连接。 进一步地，所述圆形贯穿孔内表面开设有卡槽；所述阻尼转轴周侧面设置有卡块； 所述卡槽与卡块配合。 进一步地，所述微型电机的外壳上设置有用于手进行拿放动作的矩形板；所述矩 形板与旋转片A之间固定有连接柱。 进一步地，所述矩形板内设置有用于向微型电机提供电源的纽扣电池。 进一步地，所述笔套组件一端面或者两端面开设有槽口；所述槽口的目的为：由于 中心柱组件中的底部和顶部存在一部分不能对笔套组件中的底部和顶部处的弧形板进行 支撑的地方，将该处的弧形板未收到支撑的部分进行切除而形成槽口。 本发明具有以下有益效果： 本发明通过中心柱组件和笔套组件的作用，将笔杆调至便于携带时的扁平的卡片 状或者用于写字时的圆形状；从而达到携带时转换至扁平的卡片状，方便更好的放置在钱 包、书本等位置；需要写字时，在转换至较粗的圆形状，有利于写字时提升握感的优点。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明的一种卡片折叠笔处于圆形展开状态的结构示意图； 图2为本发明的一种卡片折叠笔处于扁平的卡片状的结构示意图； 图3为中心柱组件处于螺旋展开状态的结构示意图； 图4为中心圆管、阻尼转轴和矩形板的安装结构示意图； 图5为中心柱组件处于扁平的卡片状的结构示意图； 图6为笔套组件的部分结构示意图； 图7为笔芯和笔头套的结构示意图； 图8为微型电机和中心圆管的结构示意图； 图9为旋转片B处于俯视视角的结构示意图； 图10为旋转片B处于仰视视角的结构示意图； 图11为阻尼转轴的结构示意图； 附图中，各标号所代表的部件列表如下： 4 CN 111572239 A 说　明　书 3/4 页 1-中心柱组件，2-笔套组件，3-笔芯，4-笔头套，101-微型电机，102-旋转片，103- 中心圆管，104-阻尼转轴，105-卡块，106-矩形板，201-弧形板，202-橡皮筋，203-槽口， 1021-旋转片A，1022-旋转片B，1023-旋转片C，1024-连接柱，1025-限位槽，1026-限位块， 1027-圆形贯穿孔，1028-卡槽。
