技术摘要：

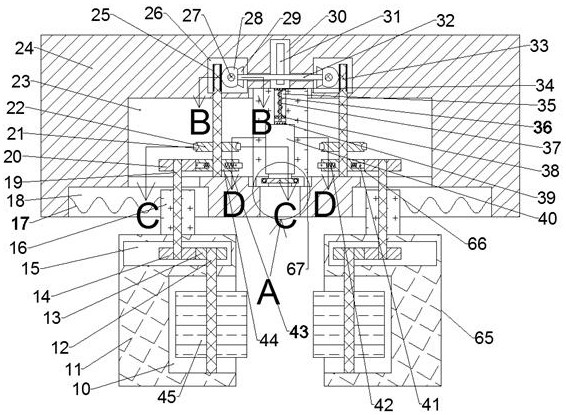

本发明公开了一种电线电路管道铺设设备，包括移动箱，所述移动箱下端面设有两个移动槽，所述移动槽内设有夹紧机构，所述夹紧机构包括能够在所述移动槽内左右移动的移动杆，所述移动箱内设有工作腔，所述工作腔内设有传动机构，所述传动机构包括转动设置在所述工作腔下  全部
背景技术：
在室内铺设电路管道时，需要将电路管道放置在合适位置，再将电路管道固定在 墙壁上，这样操作十分麻烦，且到高处安装时，还要架设梯子，很不方便，一人不能完成工 作，造成人力资源浪费。
技术实现要素：
本发明要解决的技术问题是提供一种电线电路管道铺设设备，克服一般电路管道 铺设不易，会造成人力资源浪费等问题。 本发明是通过以下技术方案来实现的。 本发明的一种电线电路管道铺设设备，包括移动箱，所述移动箱下端面设有两个 移动槽，所述移动槽内设有夹紧机构，所述夹紧机构包括能够在所述移动槽内左右移动的 移动杆，两个所述移动杆远离的端面与两个所述移动槽远离的内壁间连接有连接弹簧，所 述移动杆下端面固定设有移动块；所述移动箱内设有工作腔，所述工作腔内设有传动机构， 所述传动机构包括转动设置在所述工作腔下侧内壁左右对称的两个接触轴，所述接触轴上 固定设有从动带轮，所述从动带轮上绕有皮带，所述接触轴上固定设有圆盘，所述圆盘内设 有滑动槽，所述滑动槽内能够左右移动设有滑动块，所述滑动块靠近所述接触轴的端面与 所述滑动槽靠近所述接触轴的内壁间连接有接触弹簧，所述工作腔上侧内壁中设有两个转 动腔，所述接触轴上固定设有螺纹，所述转动腔后侧内壁转动设有横轴，所述横轴上从后往 前依次固定设有传动锥齿轮与受力齿轮；所述工作腔内设有钉紧机构，所述钉紧机构包括 能够在所述工作腔内前后移动的放置框，所述放置框能从所述工作腔前端面从所述工作腔 内取出，所述放置框内设有放置腔，所述放置腔上侧内壁上下贯通设有竖腔，所述竖腔左侧 内壁固定设有阻挡块，所述竖腔内能够上下移动设有传动板，所述竖腔内能够上下移动设 有推动板，所述推动板上端面与所述传动板下端面间连接有连接臂，所述传动板下端面与 所述阻挡块上端面间连接有复位弹簧。 优选地，所述移动块内设有传动腔，两个所述移动块靠近的端面设有夹紧腔，所述 传动腔上侧内壁转动设有传动轴，所述传动轴上从上往下依次固定设有从动齿轮与传动齿 轮，所述夹紧腔上侧转动设有竖轴，所述竖轴上从上往下依次固定设有接触齿轮与夹紧块。 优选地，所述移动箱内设有收纳腔，所述收纳腔左侧内壁与右侧内壁转动设有连 接轴，所述连接轴上固定设有两个从动主齿轮，所述连接轴上固定设有凸轮，所述凸轮设置 在两个所述从动主齿轮中间，所述传动锥齿轮与所述从动主齿轮啮合，所述螺纹与所述受 力齿轮啮合，所述工作腔下侧内壁固定设有电机，所述电机上端面转动设有电机轴，所述电 机轴上固定设有两个电机带轮，所述电机带轮上绕有所述皮带。 优选地，所述放置腔下侧内壁上下贯通设有连接口，所述连接口左侧内壁与右侧 3 CN 111555174 A 说　明　书 2/3 页 内壁设有复位腔，所述复位腔后侧内壁固定设有销钉，所述销钉上转动设有挡板，所述挡板 与所述销钉间设有复位扭簧，所述工作腔下侧内壁上下贯通设有连通口，所述放置腔内能 够前后移动设有压紧板，所述压紧板后端面与所述放置腔后侧内壁连接设有伸缩弹簧。 优选地，所述夹紧块具有一定的弹性，能将电路管道夹紧。 本发明的有益效果  ：本装置能够对电路管道进行固定，无需双人操作，降低了电 工的操作难度，加快了电路管道的铺设速度，降低了人力消耗，且能够按照一定的距离固定 电路管道。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图  1 是本发明实施例的结构示意图； 图2为图1中A处放大示意图； 图3为图1中B-B方向示意图； 图4为图1中C-C方向示意图； 图5为图1中D-D方向示意图； 图6为图4中E-E方向示意图。
