技术摘要：
本发明公开了一种热反射涂层布涂层烘干装置，包括箱体、支撑滚柱、安装板、活动板、螺纹杆、导向杆、第一发热管，所述箱体的两端分别设有一个进料口和一个出料口，箱体内设有两根支撑滚柱，箱体外部两侧分别设有进料滚柱和出料滚柱，进料滚柱位于箱体的靠近进料口侧，  全部
背景技术：
】 目前市面上的涂层布对太阳光的反射效果不明显，尤其是对太阳热反射的效果 差，太阳照射在物体上的热辐射能量对最终降温的结果有很重要的影响。现有的涂层布在 进行涂层后需要进行烘干，现有的布料烘干装置烘干效果不够理想，热量利用率不够高。 【
技术实现要素：

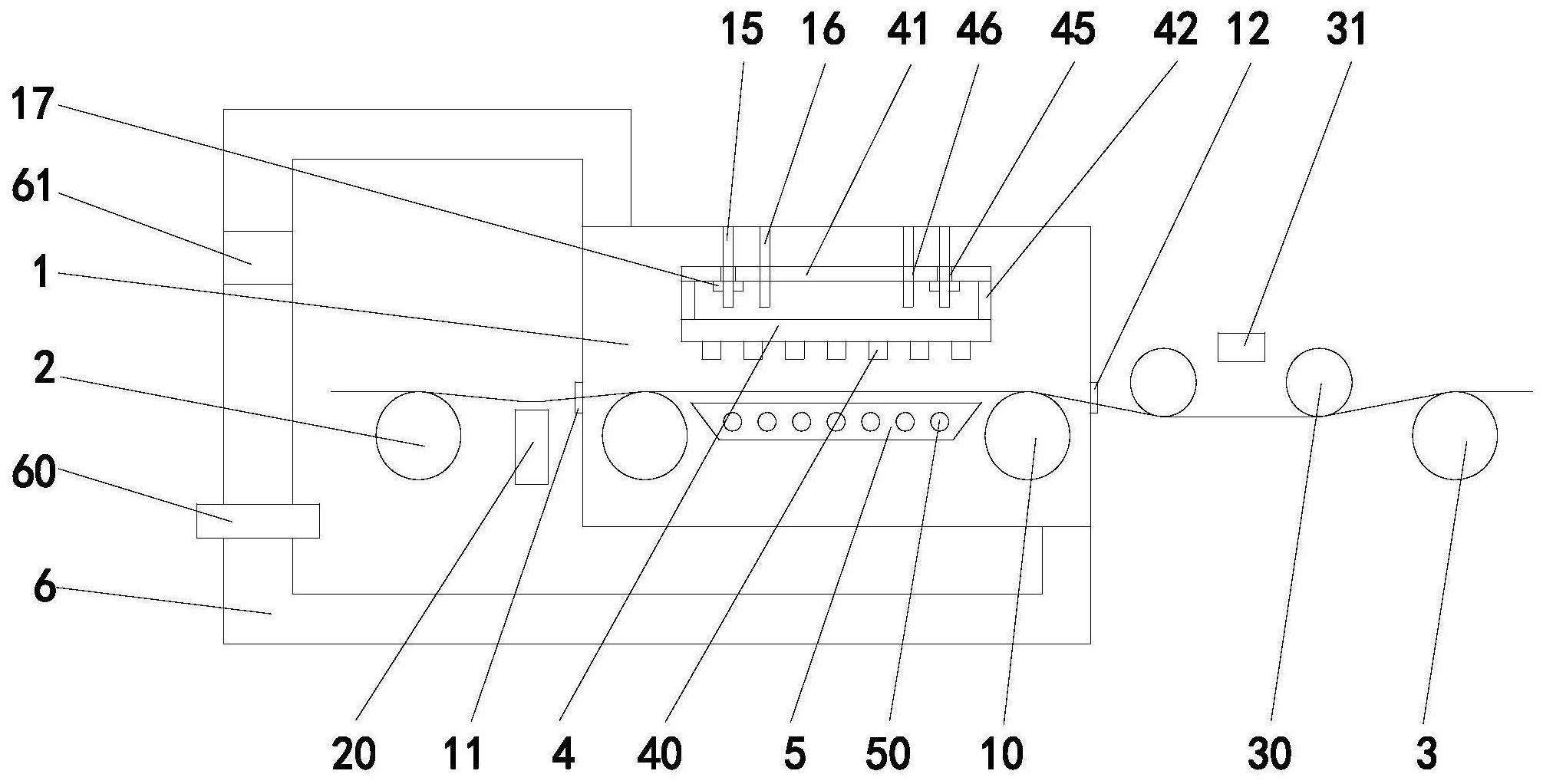

】 本发明的目的就是解决现有技术中的问题，提出一种热反射涂层布涂层烘干装 置，能够使热反射层涂层布可得到有效的烘干。 为实现上述目的，本发明提出了一种热反射涂层布涂层烘干装置，包括箱体、支撑 滚柱、安装板、活动板、螺纹杆、导向杆、第一发热管，所述箱体的两端分别设有一个进料口 和一个出料口，箱体内设有两根支撑滚柱，箱体外部两侧分别设有进料滚柱和出料滚柱，进 料滚柱位于箱体的靠近进料口侧，出料滚柱位于箱体的靠近出料口侧，布料依次经过进料 滚柱、进料口、出料口、出料滚柱，布料搭在两根支撑滚柱上，所述箱体内设有一块安装板， 安装板位于布料的上方，安装板底部安装有若干根相互独立可且单独进行控制的的第一发 热管，所述安装板的上方设有一块活动板，活动板与安装板之间通过若干根连接杆相连，所 述箱体顶壁上固定有若干根螺纹杆和若干根导向杆，活动板上设有若干个与螺纹杆一一对 应的通孔和若干个与导向杆一一对应的导向孔，螺纹杆穿过通孔个，螺纹杆上拧有螺母，螺 母的顶部抵住活动板的底端，导向杆穿过活动板。 作为优选，所述箱体内设有若干根相互独立可且单独进行控制的的第二发热管， 第二发热管位于两根支撑滚柱之间，第二发热管位于布料下方且靠近布料的下端面。 作为优选，所述箱体内固定有一个开口向上的反光罩，反光罩内部涂有反光层，第 二发热管位于反光罩内，第二发热管为发光发热管。 作为优选，所述箱体外部设有一根循环管，循环管一端与箱体的顶部相连，循环管 另一端与箱体的底部相连，循环管上安装有循环风机和可拆卸的吸附装置。 作为优选，所述循环管的进风端位于箱体的顶部，循环管的出风端位于箱体的底 部，循环管的进风端和出风端分别位于箱体的两个斜对角上。 作为优选，所述进料滚柱和箱体所夹区域之间设有一个强力吸气装置，强力吸气 装置的进气口位于布料的下方且靠近布料的下端面。 作为优选，所述出料滚柱和箱体所夹区域之间设有两个辅助滚柱，两个辅助滚柱 将布料下压，两个辅助滚柱之间设有一个带有报警功能的图像比对装置，图像比对装置的 摄像头对准布料的上端面。 本发明的有益效果：本发明通过将活动板和安装板相配合，使得第一发热管与涂 层之间的距离可进行调整，使得装置具有很好的适应性，且可提高烘干效果和效率；循环管 3 CN 111545430 A 说　明　书 2/3 页 和吸附装置的设置使得烘干时产生的部分蒸发物可得到有效的吸附，使得布料不易受到污 染。 本发明的特征及优点将通过实施例结合附图进行详细说明。 【附图说明】 图1是本发明一种热反射涂层布涂层烘干装置的主视图。 图中：1-箱体、2-进料滚柱、3-出料滚柱、4-安装板、5-反光罩、6-循环管、10-支撑 滚柱、11-进料口、12-出料口、15-螺纹杆、16-导向杆、17-螺母、20-强力吸气装置、30-辅助 滚柱、31-图像比对装置、40-第一发热管、41-活动板、42-连接杆、45-通孔、46-导向孔、50- 第二发热管、60-循环风机、61-吸附装置。 【
