技术摘要：
【问题】使得可以使用更合适的格式生成装置的唯一值。【解决方案】一种固态图像元件，包括：以二维阵列布置的多个单位像素；以及驱动控制单元，其控制第一驱动以从多个单位像素中的第一单位像素组包括的单位像素输出信号作为图像信号，并且控制第二驱动以检测来自多个  全部
背景技术：
作为固态成像装置，以诸如互补金属氧化物半导体(CMOS)的MOS图像传感器为代 表的放大型固态成像装置是已知的。此外，以电荷耦合器件(CCD)图像传感器为代表的电荷 传输型固态成像装置是已知的。这些固态成像装置广泛用于数字静态相机、数字摄像机等。 近年来，作为安装在诸如带相机的移动电话和个人数字助理(PDA)的移动设备中的固态成 像装置，由于其低电源电压，从功耗的观点而经常使用MOS图像传感器。例如，专利文献1公 开了应用了这种固态成像装置的数字相机的实例。 MOS固态成像装置具有像素阵列(像素区域)和外围电路区域，该像素阵列包括单 位像素，每个单位像素形成为包括作为光电转换单元的光电二极管和多个像素晶体管，该 多个单位像素排列成二维阵列。多个像素晶体管使用MOS晶体管形成，并且包括传输晶体 管、复位晶体管和放大晶体管这三个晶体管，或者包括添加了选择晶体管的四个晶体管。 现有技术文献 专利文献 专利文献1：日本特开2004-173154号公报
技术实现要素：

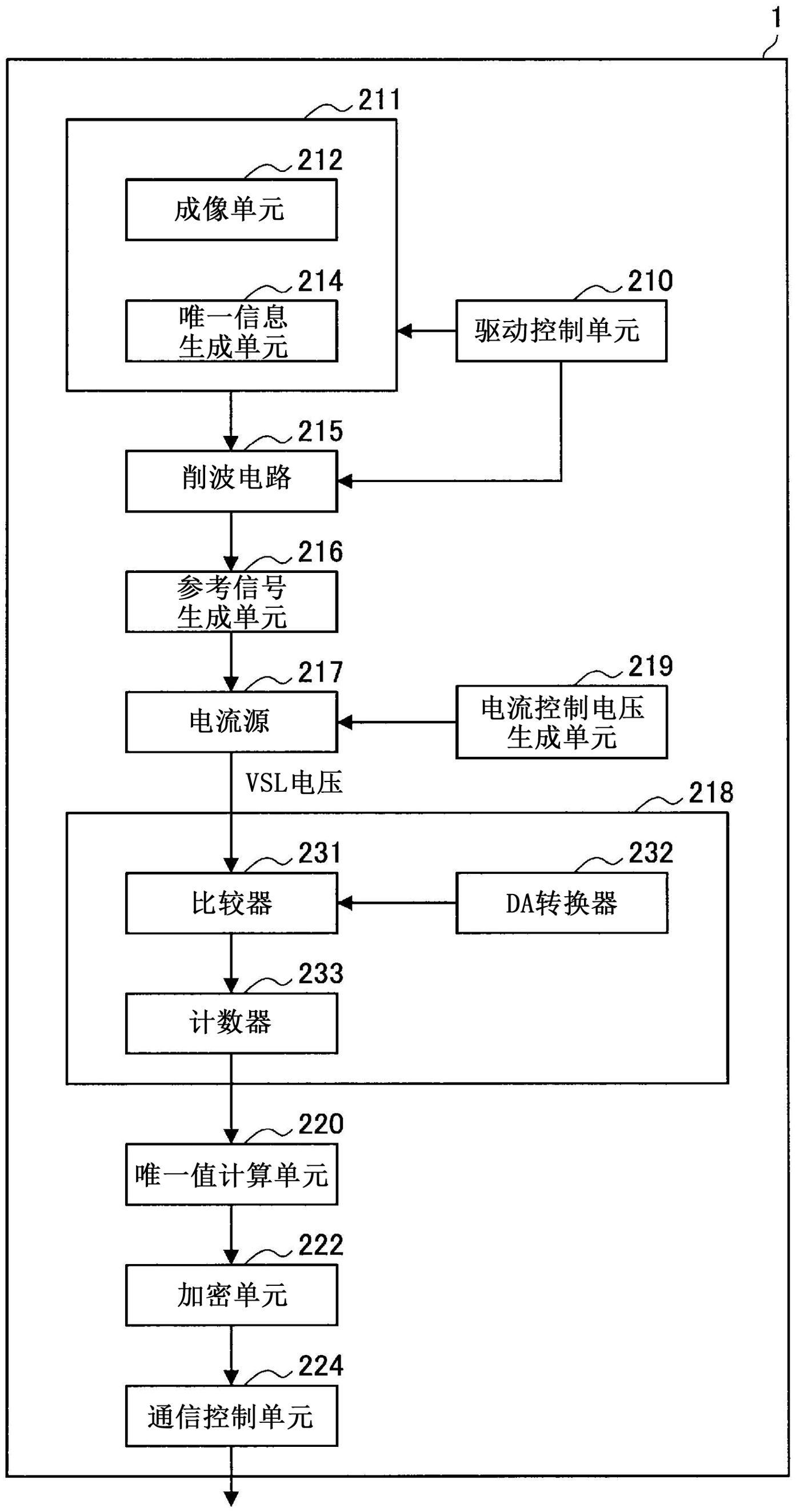

本发明要解决的问题 顺便提及，近年来，被称为物理不可克隆功能(PUF)的技术已引起关注，该技术通 过使用难以复制的物理特性来输出装置唯一的值。由于难以复制的特性，例如，期望通过使 用PUF生成的装置唯一的这种值将用作标识单个装置的标识符(ID)或用作所谓的密钥信息 (例如，用于加密的密钥)。 因此，本公开提出了一种能够以更优选的模式生成对于装置唯一的值的技术。 问题的解决方案 根据本公开，提供了一种固态成像元件，包括：以二维阵列布置的多个单位像素； 以及驱动控制单元，其控制第一驱动，以从多个单位像素的第一单位像素组包括的单位像 素输出信号作为图像信号，并且控制第二驱动，以检测来自在多个单位像素的第二单位像 素组中包括的两个或更多个单位像素的各个信号的变化，其中，第一单位像素组和第二单 位像素组具有彼此不同的结构。 此外，根据本公开，提供了一种固态成像元件，包括：以二维阵列布置的多个单位 像素；以及驱动控制单元，其控制第一驱动以从在多个单位像素的第一单位像素组中包括 的单位像素输出信号作为图像信号，并且控制第二驱动，以检测来自在多个单位像素的第 二单位像素组中包括的两个或更多个单位像素的各个信号的变化，其中，在第一单位像素 组和第二单位像素组中，各个组共同具有的至少一部分组件的结构或与各个组共同相关的 6 CN 111587571 A 说　明　书 2/62 页 组件的结构不同。 发明的效果 如上所述，根据本公开，提供了一种能够以更优选的模式生成对于装置唯一的值 的技术。 注意，上述效果不必受到限制，并且可与上述效果一起或代替上述效果来显示本 说明书中示出的任何效果或可从本说明书中领会的其他效果。 附图说明 图1是示出根据本公开的一个实施方式的固态成像装置的配置实例的示意性配置 图。 图2是示出可应用根据本公开的技术的堆叠型固态成像装置的配置实例的概要的 图。 图3是示出堆叠型固态成像装置23020的第一配置实例的截面图。 图4是示出堆叠型固态成像装置23020的第二配置实例的截面图。 图5是示出堆叠型固态成像装置23020的第三配置实例的截面图。 图6是示出可应用根据本公开的技术的堆叠型固态成像装置的另一配置实例的 图。 图7是示出根据本公开的一个实施方式的固态成像装置的一部分的功能配置的实 例的框图。 图8是示出根据本公开的一个实施方式的单位像素的电路配置的实例的图。 图9是示出根据本公开的第一实施方式的固态成像元件的功能配置实例的说明 图。 图10A是示出根据同一实施方式的削波电路的电路配置实例的说明图。 图10B是示出根据同一实施方式的参考信号生成单元、电流源和比较器的电路配 置实例的说明图。 图11A是在时序图中示出根据同一实施方式的当生成唯一信息时的操作的说明 图。 图11B是在时序图中示出根据同一实施方式的当生成唯一信息时的操作的说明 图。 图11C是在时序图中示出根据同一实施方式的当生成唯一信息时的操作的说明 图。 图11D是在时序图中示出根据同一实施方式的当生成唯一信息时的操作的说明 图。 图11E是在时序图中示出根据同一实施方式的当生成唯一信息时的操作的说明 图。 图11F是在时序图中示出根据同一实施方式的当生成唯一信息时的操作的说明 图。 图11G是在时序图中示出根据同一实施方式的当生成唯一信息时的操作的说明 图。 7 CN 111587571 A 说　明　书 3/62 页 图11H是在时序图中示出根据同一实施方式的当生成唯一信息时的操作的说明 图。 图12是示出根据同一实施方式的固态成像元件的功能配置实例的说明图。 图13是示出根据同一实施方式的固态成像元件的操作实例的流程图。 图14是用于描述根据本公开的第二实施方式的与PUF值的生成有关的技术的实例 的说明图。 图15是用于描述根据同一实施方式的与PUF值的生成有关的技术的实例的说明 图。 图16是用于描述根据同一实施方式的与PUF值的生成有关的技术的实例的说明 图。 图17是用于描述根据同一实施方式的生成PUF值的方法的实例的说明图。 图18是用于描述根据同一实施方式的生成PUF值的方法的实例的说明图。 图19是示出根据同一实施方式的固态成像装置的功能配置的实例的框图。 图20是示出根据同一实施方式的固态成像装置的一系列处理的流程的实例的流 程图。 图21是示出根据同一实施方式的固态成像装置1的一系列处理的流程的实例的流 程图。 图22是用于描述根据本公开第三实施方式的比较实例的单位像素的配置实例的 说明图。 图23A是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图23B是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图23C是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图23D是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图24A是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图24B是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图24C是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图25A是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图25B是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图25C是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 8 CN 111587571 A 说　明　书 4/62 页 图25D是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图25E是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图26A是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图26B是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图26C是用于描述初始化单元的阈值变化与电荷注入及其变化之间的关系的概要 的说明图。 图26D是用于描述在初始化单元中进一步增大阈值变化的方法的实例的说明图。 图27A是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图27B是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图27C是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图27D是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图27E是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图27F是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图28A是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图28B是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图29A是用于描述进一步增加放大单元的阈值变化的方法的实例的说明图。 图29B是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图29C是用于描述根据同一实施方式的固态成像装置中的单位像素的结构的实例 的说明图。 图30A是示出应用于根据同一实施方式的固态成像元件的比较器的示意性电路配 置的实例的图。 图30B是示出应用于根据同一实施方式的固态成像元件的比较器的示意性电路配 置的实例的图。 图31是示出在应用于生物特征认证的情况下的成像装置的示意性功能配置的实 例的框图。 图32是示出在应用于生物特征认证的情况下的成像装置的示意性功能配置的另 9 CN 111587571 A 说　明　书 5/62 页 一实例的框图。 图33是示出在应用于生物特征认证的情况下的成像装置的示意性功能配置的另 一实例的框图。 图34是示出生物特征认证系统的示意性系统配置的实例的框图。 图35是示出构成生物特征认证系统的成像装置的示意性功能配置的实例的框图。 图36是示出构成生物特征认证系统的服务器的示意性功能配置的实例的框图。 图37是示出车辆控制系统的示意性配置的实例的框图。 图38是示出车辆外部信息检测单元和成像单元的安装位置的实例的说明图。
