技术摘要：
本发明提供了一种基站通信机房通风智能监测及控制系统，包括框体，其特征在于：所述框体的顶部中间位置处设置有上固定仓，所述上固定仓内设置有风扇，所述风扇通过驱动马达带动，驱动马达固定在上固定仓的内部，所述框体的顶部设置有散热机构，所述框体的内部设置有多  全部
背景技术：
基站即公用移动通信基站，是移动设备接入互联网的接口设备，也是无线电台站 的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间 进行信息传递的无线电收发信电台。机房普遍指的是电信、网通、移动、双线、电力以及政府 或者企业等，存放服务器的，为用户以及员工提供IT服务的地方。 但是由于基站用机房大多面积较大，搬运较为困难，本发明提出一种微信基站通 信机房，传统的基站通信机房还存在着一些不足之处，机房内一般存在着大量的电气设备， 因此需要机房具有良好的散热功能和空气净化的功能，传统的机房由于面积较大，散热效 果不佳，无法保证设备均匀散热均匀，因此存在着一定局限性，为此本发明提供一种基站通 信机房通风智能监测及控制系统来解决上述问题。
技术实现要素：

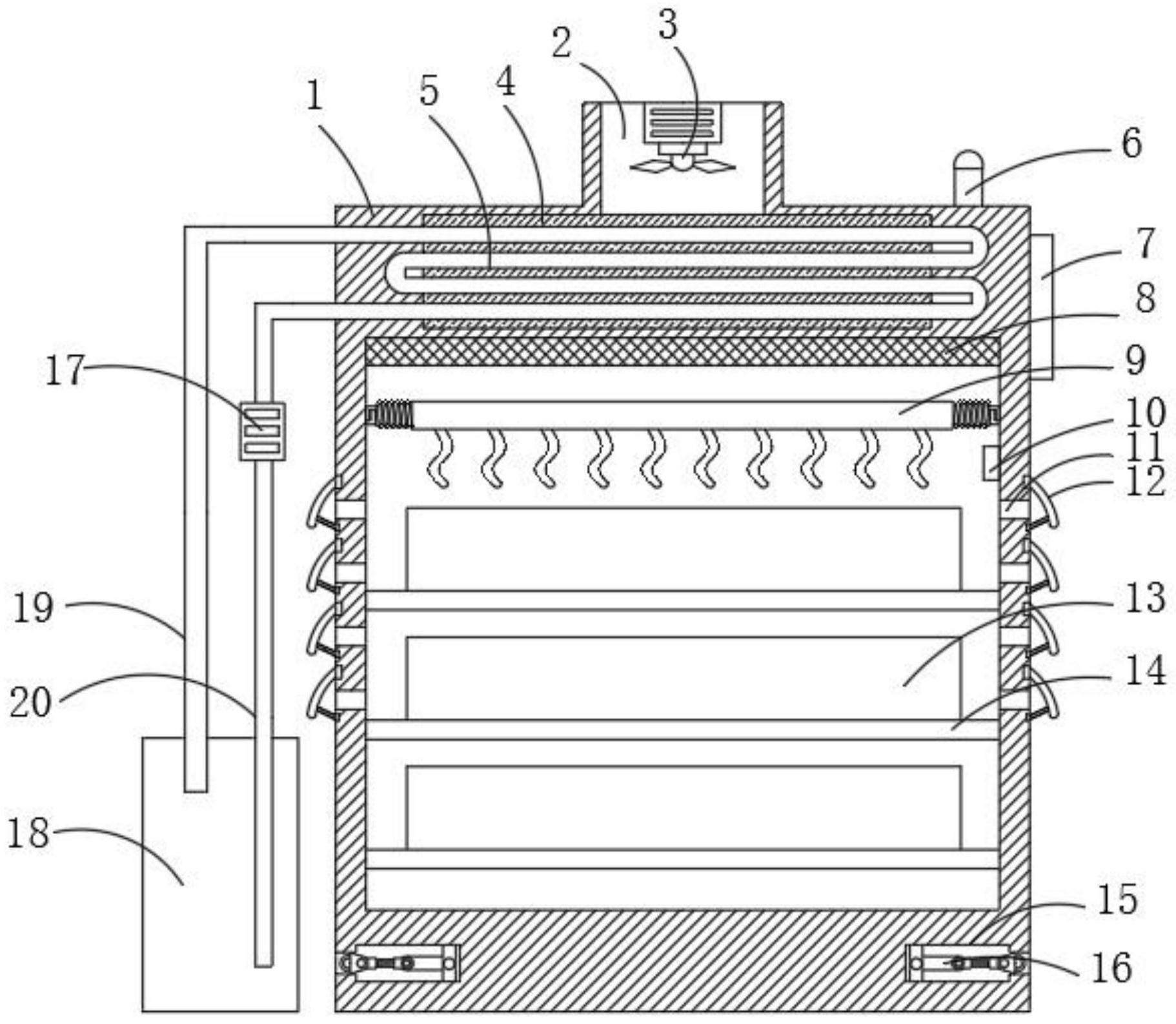

本发明的目的在于提供一种基站通信机房通风智能监测及控制系统，以解决上述 技术问题。 本发明为解决上述技术问题，采用以下技术方案来实现：一种基站通信机房通风 智能监测及控制系统，包括框体，其特征在于：所述框体的顶部中间位置处设置有上固定 仓，所述上固定仓内设置有风扇，所述风扇通过驱动马达带动，驱动马达固定在上固定仓的 内部，所述框体的顶部设置有散热机构，所述框体的内部设置有多个挡板，其中挡板上设置 有电气组件，所述框体的内侧顶部设置有传输垫，所述传输垫与挡板之间设置有空气净化 机构，所述框体的两个侧壁上均开设有通风孔，所述框体的外侧且位于通风孔的外侧设置 有防潮机构，所述框体的底部对称式开设有存放槽，且存放槽的内部设置有移动机构，所述 框体上还设置有监测机构； 所述空气净化机构包含有定位板，所述定位板的两端均通过弹簧连接有卡板，所 述定位板上等间距设置有多个光触媒网，所述定位板的下方且位于光触媒网的两侧设置有 扰流板。 优选的，所述定位板的剖视图为倒凹型结构，所述定位板卡合到框体的内侧壁上。 优选的，所述散热机构包含有制冷板、水冷管、出水管、进水管、水泵和水箱，所述 水箱设置在框体的外侧，所述水冷管设置在框体的内部且位于风扇的下方，所述水冷管的 一端通过水泵连接有进水管并深入到水箱内，所述水冷管的另一端连接出水管并深入到水 箱内，所述制冷板设置在水冷管的一侧。 优选的，所述水冷管呈蛇形状铺设在框体的内部。 优选的，所述检测机构包含有报警器、显示屏和温湿度传感器，框体的顶部一侧设 4 CN 111587038 A 说　明　书 2/6 页 置有报警器，所述框体的外侧壁偏上位置处设置有显示屏，所述框体的内部设置有温湿度 传感器，所述显示屏的内部设置有主控器。 优选的，所述显示屏与所述主控器电性连接，所述主控器与报警器、温湿度传感器 电性连接，所述显示屏通信连接有智能终端，所述主控器通信连接有智能终端，所述智能终 端为PC、手机和云端其中的一种或多种，所述主控器电性连接到风扇的驱动马达。 优选的，所述防潮机构包含有弧形挡板和防尘网，弧形挡板的一端设置有上卡块， 所述上卡块滑动连接到框体的侧壁上，且弧形挡板位于通风孔的一侧，所述弧形挡板的内 部设置有防尘网，所述防尘网另一侧通过下卡块滑动连接到框体的外侧壁上。 优选的，所述弧形挡板采用防雨材质制成。 优选的，所述移动机构包含有固定板、限位板、固定块、活动杆和滚轮，所述固定板 滑动连接在存放槽内部，所述固定板的一端设置有限位板，限位板的一端等间距设置有多 个固定块，所述固定块活动连接有活动杆，活动杆的一端活动连接有滚轮。 优选的，所述活动杆的内部螺纹连接有螺旋杆。 应用本发明的技术方案，具有以下有益之处： 1、本发明中通过设置监测机构，监测机构内部的温湿度传感器可对框体内部的温 度和湿度进行实时监测，并将数据传输到主控器，并显示到显示屏上，同时还可通过通信连 接的方式传送到智能终端，便于用户及时查询，用户可通过智能终端控制显示屏内主控器， 对报警器作出报警反应，一边及时提醒用户，智能化程度更高，实用性更强； 2、本发明中设置有风扇、水冷管和制冷板，通过水泵将水箱内的水循环输入到水 冷管内，制冷板对水冷管进行制冷，则风扇吹出的风经过水冷管制冷后进入到框体内，根据 冷气下降，热气上升的原理，冷气下降即可对电气设备进行降温处理，冷气和热气依次循 环，即可对框体1内部实现快速散热处理，结构简单，散热强度高； 3、本发明中框体的内部设置定位板，定位板上的光触媒网可对空气进行净化处 理，同时定位板上设置有扰流板，扰流板由于风的作用力，可进行晃动，进而带动定位板晃 动，即可使得空气朝向不同方向散去，对空气进行净化的同时还可起到散热均匀的效果； 4、本发明中，在通风孔的外侧设置弧形挡板，弧形挡板的内部设置有防尘网并连 接到框体上，则弧形挡板可防止雨水进入到框体内，防尘网可有效阻止细小灰尘颗粒进入 到框体内； 5、本发明中，在框体的底部开设存放槽，并在存放槽的内部滑动连接有移动机构， 移动机构上活动连接有滚轮，则当框体1需要移动的时候，只需将滚轮移出，并转动方向即 可通过滚轮辅助框体移动，当不需要移动的时候，可将滚轮滑动到存放槽内，不占用空间， 且可保证基站机房的稳定性。 附图说明 构成本申请的一部分的说明书附图用来提供对本发明的进一步理解，本发明的示 意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。 在附图中： 图1为本发明一种基站通信机房通风智能监测及控制系统的结构示意图； 图2为本发明空气净化机构的结构示意图； 5 CN 111587038 A 说　明　书 3/6 页 图3为本发明防潮机构的结构示意图； 图4为本发明移动机构的结构示意图； 图5为本发明一种基站通信机房通风智能监测及控制系统的系统框图。 其中，上述附图包括以下附图标记： 1、框体；2、上固定仓；3、风扇；4、制冷板；5、水冷管；6、报警器；7、显示屏；71、主控 器；8、传输垫；9、空气净化机构；91、弹簧；92、定位板；93、卡板；94、光触媒网；95、扰流板； 10、温湿度传感器；11、通风孔；12、防潮机构；121、弧形挡板；122、上卡块；123、下卡块；124、 防尘网；13、电气组件；14、挡板；15、存放槽；16、移动机构；161、固定板；162、限位板；163、固 定块；164、活动杆；165、螺旋杆；166、滚轮；17、水泵；18、水箱；19、出水管；20、进水管。
