一种预埋套管快速精确定位装置


技术摘要:
本发明公开了一种预埋套管快速精确定位装置,包括模板、预埋套管、定位机构、调节机构和激光对准机构,定位机构用于固定预埋套管,激光对准机构用于测量预埋套管水平移动的方向和距离,调节机构根据激光对准机构测量的方向和距离来调节预埋套管的位置。该装置结构简单  全部
背景技术:
建筑装饰施工时,立管需安装于预埋套管内,然而由于施工时预埋套管位置很难 准确定位,后期经常需要花费大量精力进行后开孔,造成施工成本增加,降低结构施工质 量,同时后开孔部位也存在渗漏风险。因此,如何提供一种安装快捷、定位精准且操作便捷 的预埋件定位固定装置,是本领域技术人员亟待解决的重要技术问题。
技术实现要素:

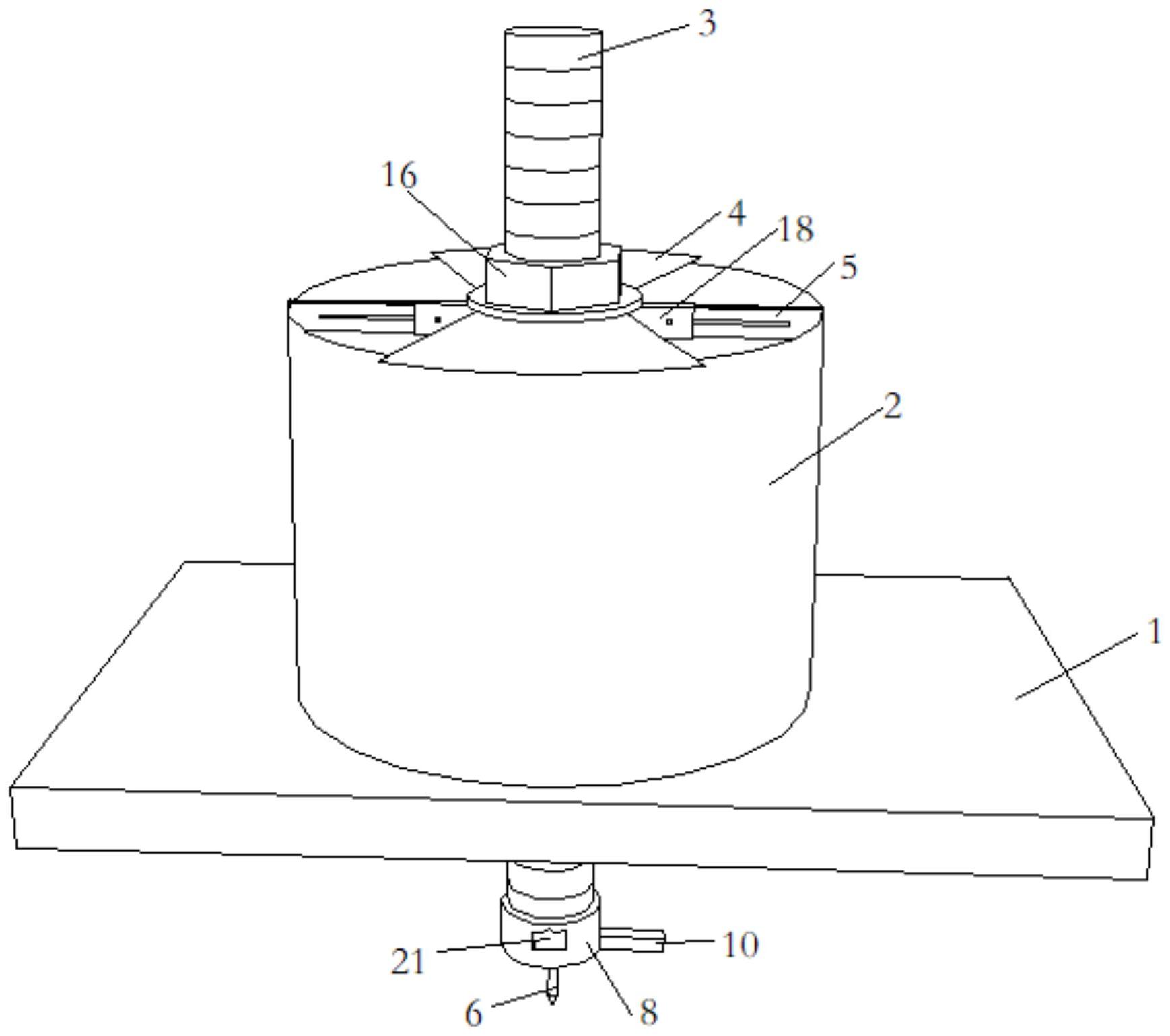

基于上述现有技术,本发明提供了一种预埋套管快速精确定位装置,该装置结构 简单,操作方便,可实现对预埋套管的精准定位并对预埋套管进行固定。 实现本发明上述目的所采用的技术方案为: 一种预埋套管快速精确定位装置,包括模板和预埋套管,预埋套管置于模板上,还 包括定位机构、调节机构和激光对准机构; 定位机构包括支撑杆和压板,支撑杆竖直设置,支撑杆贯穿模板,且支撑杆与模板 活动连接,支撑杆贯穿预埋套管,支撑杆与预埋套管同轴,压板固定安装于支撑杆上,压板 的两侧压紧预埋套管顶部,压板将预埋套管固定于模板上; 调节机构包括两刻度尺和滑移机构,两刻度尺的一端通过滑移机构对称安装于支 撑杆上,两刻度尺的另一端分别与预埋套管的内壁接触,两刻度尺的长度方向均位于预埋 套管的同一径向上,两刻度尺可分别沿着其长度方向滑移,两刻度尺分别位于压板的两侧, 且两刻度尺在模板上表面上的投影与压板在模板上表面的投影不重叠; 激光对准机构包括激光投点器、滑动件、激光靶和连接套,支撑杆的下端与连接套 上端螺纹连接,支撑杆与连接套同轴,连接套的下端设有端面板,端面板侧壁边缘设有延伸 条,延伸条的长度方向位于连接套的径向上,端面板和延伸条共同构成用于安装激光投点 器的安装板,安装板上沿连接套的径向开设有滑槽,滑槽的一端位于端面板中央,滑槽的另 一端位于延伸条上,滑槽与支撑条位于同一条直线上,滑槽的一侧沿其长度方向设有刻度, 激光投点器通过滑动件安装于滑槽位于端面板中央的端部上,滑动件可沿着滑槽滑动,激 光投点器发出的激光与连接套轴线在同一条直线上。 所述的定位机构还包括套筒和压紧螺母,套筒的两端开口,套筒的下端口对称设 有限位豁口,支撑杆为螺杆,支撑杆上套设有限位环,限位环上对称设有卡位耳板,两卡位 耳板分别垂直于限位环的端面,套筒置于模板上,套筒位于预埋套管中央,支撑杆贯穿套 筒,支撑杆和套筒同轴,两卡位耳板分别与两限位豁口卡接,压板固定于套筒顶部上,支撑 杆贯穿压板,压板通过压紧螺母压紧套筒顶部,且压板的两侧分别压紧埋套管顶部相对的 两侧。 所述的支撑杆下端部侧壁上设有标定孔,标定孔的轴线垂直于两刻度尺竖直方向 4 CN 111576866 A 说 明 书 2/4 页 的对称面。 所述的压板呈一字状,压板的两侧呈扇环形,压板的宽度自中间往两端的方向依 次增大,支撑杆贯穿压板中间部位,压板的两侧压住预埋套管顶部相对的两侧,两刻度尺在 模板上表面的投影以及压板两侧在模板上表面的投影沿着同一圆周均匀分布。 所述的滑移机构包括两U型的滑轨、两锁紧螺栓和两锁紧螺母,两滑轨底部分别设 有穿孔,两滑轨的一端对称固定于套筒侧壁顶部,两刻度尺沿其长度方向分别设有导向槽, 两刻度尺的一端分别插入两滑轨,各锁紧螺栓分别贯穿对应的穿孔和导向槽,两锁紧螺栓 分别通过两锁紧螺母锁紧。 所述的激光对准机构还包括标定销,连接套侧壁上对称设有对标孔,两对标孔的 轴线与标定孔的轴线在同一条直线上,标定销贯穿两对标定和标定孔,标定销与延伸条异 面垂直。 所述的滑动件包括连接螺丝,连接螺丝贯穿滑槽,连接螺丝的头部位于连接套内, 连接螺丝固定于连接套上,连接套下端口设有供连接螺丝头部滑行的缺槽,缺槽与滑槽连 通,激光投点器与连接螺丝螺纹连接,激光投点器通过连接螺丝固定于滑槽位于端面板中 央的端部上。 所述定位机构还包括定位螺母,支撑杆与模板间隙配合,且支撑杆通过位于模板 底部的定位螺母固定于模板上。 与现有技术相比,本发明的有益效果和优点在于: 该装置结构简单,造价低廉,通过激光投点器与激光靶之间的移动距离,巧妙地转 化成预埋套管需要移动的距离,不仅操作简单,而且定位精准,大幅度降低了施工的难度, 提高了施工质量,降低了施工成本,实用性强。 附图说明 图1为预埋套管快速精确定位装置的结构示意图。 图2为定位机构、调节机构和激光对准机构的装配图。 图3为调节机构与定位机构的装配图(定位机构部分画出)。 图4为支撑杆的结构示意图。 图5为刻度尺与滑轨的装配图。 图6为激光对准机构的结构示意图。 图7为激光对准机构的结构示意图(与图7角度不同)。 图8为激光靶的结构示意图。 图9为预埋套管快速精确定位装置的使用状态图。 其中,1-模板、2-预埋套管、3-支撑杆、4-压板、5-刻度尺、6-激光投点器、7-激光 靶、8-连接套、9-端面板、10-延伸条、11-滑槽、12-套筒、13-限位豁口、14-限位环、15-卡位 耳板、16-压紧螺母、17-标定孔、18-滑轨、19-锁紧螺栓、20-定位螺母、21-标定销、22-对标 孔、23-连接螺丝、24-垫片、25-导向槽、26-楼板、27-圆形标示。
