一种环保智能化污泥处理设备


技术摘要:

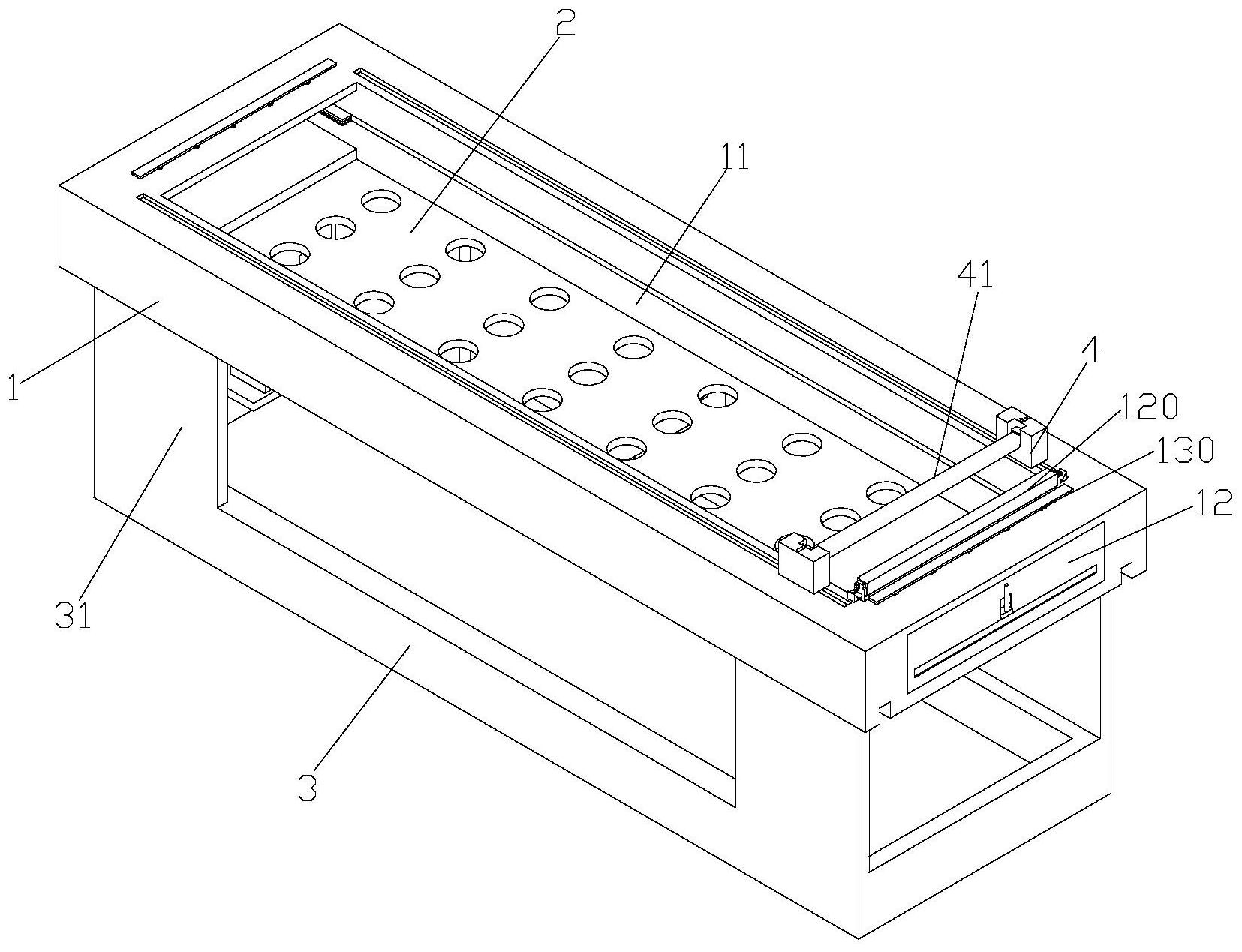

本发明公开了一种环保智能化污泥处理设备,包括反应器、设于所述反应器底部的底板及设于所述反应器下方的接料盒,所述反应器上设有通腔,所述底板可转动连接于所述反应器底部,所述通腔两侧内壁上分别设有第一活动槽,所述第一活动槽内设有活动块,所述第一活动槽内壁  全部
背景技术:
随着我国农村污水处理技术的快速发展以及农村污水处理率的快速提高,污水处 理厂产生的污泥量日益增加。而污泥尚未得到有效、安全地处理和处置,已成为影响农村污 水处理厂正常运行和发展的瓶颈,直接影响污水处理效益的发挥。 污泥中含有病原体、重金属和持久性有机物等有毒有害物质,极易对地下水、土 壤、空气等环境造成二次污染,直接威胁环境安全和公众健康。相对于城市污水处理厂,我 国大部分农村地区的污水处理厂比较分散,污水处理量和污泥产生量相对较少,在农村地 区实行污泥集中收集和处理处置是十分困难的。另外,传统的污泥处理方法不适合应用在 缺乏资金、专业技术人员的农村地区。因此,寻找投资少、运行成本低、操作简单、具有一定 环境、经济效益的污泥处理处置技术,开展农村污水处理厂污泥处理处置工作,切实推进污 泥减量化、稳定化、无害化、资源化技术是解决我国农村环境问题的重中之重。 随环保理念的增强,现有采用蚯蚓处理反应器对污泥做处理,污泥蚯蚓处理反应 器是将含水率约为80%的污水处理厂脱水污泥有控制的投配到蚯蚓反应器中,反应器采用 下部开孔的盆型容器作为处理装置,在盆底放置纱网防止蚯蚓逃逸,填入以蚓粪为主要成 分的基质土,在基质土上投加待处理污泥,并放入适量蚯蚓,表面覆盖纱网遮光,然后将装 置静置在阴凉安静处,通过蚯蚓的吞噬、消化作用将污泥中的大颗粒物质破碎,并将难降解 的成分转化为易降解物质;再通过与微生物的协同作用将污泥分解转化,虽然利用了生物 化方式对污泥做处理,但实际操作时还较为麻烦,特别是在铺设纱网时,操作人员需要对每 个反应器分别处理,使用不够便捷。
技术实现要素:
本发明为了克服现有技术的不足,提供一种方便使用的环保智能化污泥处理设 备。 为了实现上述目的,本发明采用以下技术方案:一种环保智能化污泥处理设备,包 括反应器、设于所述反应器底部的底板及设于所述反应器下方的接料盒,所述反应器上设 有通腔,所述底板可转动连接于所述反应器底部,所述通腔两侧内壁上分别设有第一活动 槽,所述第一活动槽内设有活动块,所述第一活动槽内壁上设有第一凸块,所述活动块上设 有与所述第一凸块相配合的第一凹槽,所述活动块上设有第一转辊,所述第一活动槽侧壁 上设有盖板;在反应器使用前,将纱网绕设于第一转辊上,将纱网收在第一转股上,纱网的 一端固定在盖板上,随后活动块在通腔内壁上移动,使活动块从通腔一端移动至另一端,活 动块带动第一转辊移动时,纱网从第一转辊上绕出,使纱网自动的铺设于底板上,将反应器 底层的纱网铺设好,以便直接将基质土和污泥倒入到反应器内对污泥做处理;操作人员只 需将纱网绕于第一转股上后,纱网即可自动铺设于反应器底面,同时在盖板与第一转辊的 4 CN 111574009 A 说 明 书 2/7 页 相互配合下,将纱网的两端自行固定,降低纱网铺设难度,使污泥的处理更加方便;在盖板 设置下,以便对第一转辊做操作,使纱网可方便的绕设于第一转辊上,使活动块移动时将纱 网自动铺设于反应器底部;在接料盒设置下,对从底板上掉落的污泥和污水起承接作用,避 免污泥和污水直接掉落在地面上,防止污泥处理时对外界环境造成影响;当污泥处理完成 后,底板从水平状态转动至倾斜状态上,以便将反应器内的污泥从反应器内排出,降低污泥 的取料难度,可方便的对污泥做收集;第一活动槽为活动块提供预留空间,使纱网能够覆盖 在整个底板上,同时避免污泥直接掉落在活动块上,对活动块起保护作用。 所述第一凹槽顶部设有第二活动槽,所述第二活动槽内设有第二转辊和第三转 辊,所述第二转辊和所述第三转辊上绕设有传动带,所述第二活动槽内壁上设有与所述第 三转辊相配合的第一驱动电机;所述通腔内壁上设有第一活动腔,所述第一活动腔内设有 与所述第一凹槽相配合的第二凸块。 所述第一活动腔侧壁上设有设备腔,所述设备腔内设有气缸,所述气缸活塞杆连 接于所述第二凸块上,所述第二凸块侧壁上设有第一连接弹簧,所述第二凸块上设有第二 活动腔,所述第二活动腔内设有第一连接杆,所述第一连接杆上设有第一复位弹簧,所述第 一凸块上设有第三活动腔,所述第一连接杆穿设于所述第三活动腔内,所述第一连接杆上 设有与所述第一驱动电机相配合第一推块。 所述活动块上设有第二驱动电机,所述第一转辊两端分别设有第一连接轴,所述 第二驱动电机与所述第一连接轴相连,所述第一转辊上设有多个第二凹槽,所述第二凹槽 内设有设有两组固定杆,所述固定杆为弹性材料制成,所述第二凹槽内壁上活动连接有第 二连接杆,所述第二连接杆一端活动连接有第三连接杆,所述第二连接杆通过一连接绳与 所述固定杆相连。 所述活动块上设有第三活动槽,所述第三活动槽内设有第二推块,  所述第三活动 槽内设有弧片,所述反应器顶部设有第一推板,所述第一推板底部设有第一推杆,  所述第 一推杆设于所述弧片上方,所述第一推板底部设有支撑弹簧。 所述第一转辊两侧分别设有第四活动槽,所述第二凹槽侧壁上设有与所述第四活 动槽相通的第一通孔,所述第四活动槽内设有第二推板,所述第二推板上设有与所述第一 通孔相配合的第三推块,所述第二推板上还设有第二复位弹簧。 所述盖板上设有第四活动腔,所述盖板上设有与所述第四活动腔相通的通槽,所 述第四活动腔侧壁上设有第五活动槽,所述第四活动腔内设有第一固定板,所述第一固定 板上设有与所述第五活动槽相配合的第四推块,所述盖板上可转动连接有固定杆,所述固 定杆设于所述第四推块上方。 所述反应器顶部设有第一滑槽,所述第一滑槽内设有第一滑块,所述第一滑块上 设有安装块,所述安装块上设有连接槽,所述连接槽内设有第四转辊,所述连接槽侧壁上设 有第五活动腔,所述第五活动腔顶部设有第六活动槽,所述第五活动腔内穿设有第二固定 板,所述第二固定板上设有与所述第六活动槽相配合的第五推块。 所述反应器顶部设有第一连接块,所述第一连接块侧壁上设有第七活动槽,所述 第七活动槽内可转动连接有第一连接板;所述第一连接块侧壁上设有第二连接板,所述第 二连接板上设有第二连接块,所述第二连接块上设有第二连接弹簧,所述第二连接弹簧另 一端固连于所述第一连接板上,所述第一连接块上设有固定块。 5 CN 111574009 A 说 明 书 3/7 页 所述底板底部设有第三连接块,所述第三连接块上设有第二连接轴,所述反应器 底部设有第三连接板,所述第二连接轴可转动连接于所述第三连接板上;所述反应器底部 设有第四连接块,所述第四连接块一侧设有第一支撑板,所述底板另一端底部设有液压缸, 所述液压缸活塞杆上设有第三推板,所述第三推板上设有第二支撑板。 本发明具有以下优点:操作人员只需将纱网绕于第一转股上后,纱网即可自动铺 设于反应器底面,同时在盖板与第一转辊的相互配合下,将纱网的两端自行固定,降低纱网 铺设难度,使污泥的处理更加方便。 附图说明 图1为本发明的结构示意图。 图2为本发明的右视图。 图3为图2中沿A-A处的剖视图。 图4为图3中的A处放大图。 图5为图4中的B处放大图。 图6为图2中沿B-B处的剖视图。 图7为图6中的C处放大图。 图8为本发明的正视图。 图9为图8中沿C-C处的剖视图。 图10为图9中的D处放大图。 图11为图10中的E处放大图。 图12为图8中沿E-E处的剖视图。 图13为图12中的F处放大图。 图14为图8中沿F-F处的剖视图。 图15为图14中的G处放大图。 图16为图15中的H处放大图。 图17为图8中沿H-H处的剖视图。 图18为图17中的I处放大图。 图19为图17中的J处放大图。 图20为图8中沿I-I处的剖视图。 图21为图20中的K处放大图。 图22为图20中的L处放大图。 图23为图8中沿J-J处的剖视图。
