技术摘要：

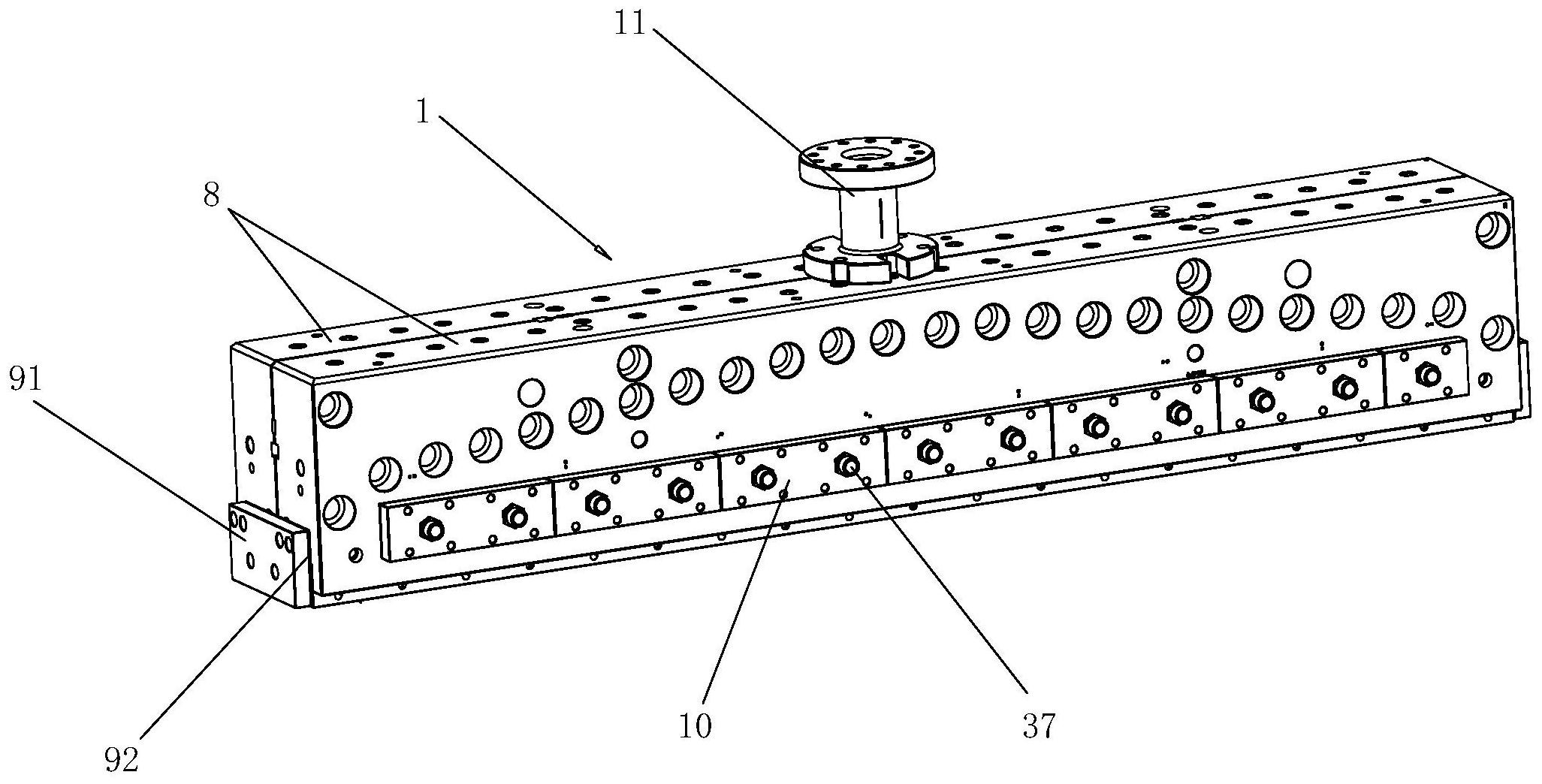

本发明公开了一种衣架式无纺布熔喷模具，包括模头、喷丝板及风刀，模头沿其长度方向横向水平布置，喷丝板固定安装在模头的底部。模头的内部开设有衣架式结构的进料空腔，其顶部设有与进料空腔上端中间位置相连相通的浇口套。喷丝板的内部具有储料槽，储料槽的顶部配有  全部
背景技术：
无纺布又称不织布，是由定向的或随机的纤维而构成，多采用聚丙烯粒料为原料， 具有防潮、透气、柔韧、质轻、不助燃、可循环再用等特点。无纺布没有经纬线，而且质轻容易 定型，剪裁和缝纫都非常方便，成为口罩生产的首选材料。无纺布采用熔喷模具进行生产， 聚丙烯粒料在注塑机内制成热流体，通过熔喷模具的喷丝孔向下注射，同时在两侧风力的 作用下拉出丝线，由于无纺布具有一定的幅宽，需要数千个喷丝孔呈线性排布，熔喷模具的 喷丝板的空腔为与喷丝孔对应的长条状。 现有熔喷模具的浇口套设置在中间位置，一定压力的热流体由中间位置向下注入 喷丝板的空腔内，导致喷丝板的空腔内的压力不均衡，位于中间位置的喷丝孔注射压力大， 两侧位置的喷丝孔注射压力小，生产出的无纺布中间后、两侧薄，产品品质差。因此，现有技 术亟待进一步提高。
技术实现要素：
针对上述现有技术的不足，本发明的目的在于提出一种衣架式无纺布熔喷模具， 解决现有熔喷模具的各喷丝孔的喷射压力不一致，导致无纺布厚度不均匀、品质差的问题。 为了解决上述技术问题，本发明所采用的技术方案是： 一种衣架式无纺布熔喷模具，包括模头、喷丝板及风刀，所述模头为长方形结构， 且沿其长度方向横向水平布置，喷丝板固定安装在模头的底部。 模头的内部开设有衣架式结构的进料空腔，其上方设有浇口套，浇口套与进料空 腔上端中间位置相连相通。 喷丝板的内部具有储料槽，储料槽的顶部配置有分流过滤组件，储料槽通过分流 过滤组件与进料空腔相通。 喷丝板的底部具有横向线性分布的若干个喷丝孔，储料槽通过各喷丝孔与外界相 通。 风刀有两个,且位于喷丝板的下方，两个风刀对称布置于喷丝孔的前后两侧。 进一步地，进料空腔包括主进料通道、分流通道及底凹槽，主进料通道竖向布置在 模头的上部，其上端与进料口相连相通。 分流通道有两个，两个分流通道呈倾斜方式对称布置在主进料通道下方的左右两 侧，主进料通道的下端与各分流通道的对应端相连相通。 所述底凹槽位于分流通道的下方，两个分流通道的下端均通过狭槽与底凹槽相 通。 进一步地，底凹槽位于模头的底部，沿模头的长度方向横向延伸至与分流通道端 部对应的位置。 4 CN 111575911 A 说　明　书 2/5 页 所述狭槽竖向开设，狭槽的上端与两个分流通道的底部相连通，其下端与底凹槽 的顶部相连通，狭槽的两侧分别延伸至分流通道远离主进料通道的一端。 进一步地，分流通道的横截面为上宽下窄的水滴形，狭槽的上端为前后张开的扩 口结构，且与分流通道的底部平滑过渡相连。 分流通道的横截面由与主进料通道相连的一端至远离主进料通道的一端依次减 小。 进一步地，所述模头包括两个模头本体，两个模头本体前后对称且螺栓固定连接 成一体，其底部边缘向下延伸并包裹喷丝板的侧壁。 所述两个模头本体相互靠近的侧壁上开设有主进料槽、分流槽及内凹区域，两个 模头本体上的主进料槽配合形成所述主进料通道。 两个模头本体上的分流槽配合形成所述分流通道，两个模头本体上的内凹区域配 合形成所述狭槽。 进一步地，储料槽为顶部敞口的长条状空腔，且与进料空腔底部正对，所述分流过 滤组件固定安装在储料槽的顶部。 所述分流过滤组件包括过滤网和滤网支撑座，滤网支撑座以内嵌的方式固定在喷 丝板上，所述过滤网设置在滤网支撑座的上表面上。 所述滤网支撑座上均匀设置有若干个分流孔，各分流孔均为竖向开设的通孔。 进一步地，所述喷丝板的底部具有相对于其下表面向下凸出且横向延伸的喷孔 座，喷孔座为等截面结构。 喷孔座的横截面为上宽下窄的等腰梯形，所有喷丝孔沿喷孔座的轴线方向依次等 间隔布置，喷丝孔的直径为0.15mm～0.35mm。 进一步地，模头位于进料空腔的前后两侧对称布置有两个进风主管，每个进风主 管的外侧沿其长度方向依次均匀设有多个进风支管。 进一步地，风刀为长条结构，风刀的顶部具有沿其长度方向开设的风腔，各风腔与 其同侧的进风主管相连相通。 风刀靠近喷孔座的一侧为倾斜面，喷孔座的前后两侧分别与对应侧的风刀配合形 成出风间隙，风腔内的气流可通过出风间隙吹出。 进一步地，所述喷丝板为钢制的长方形平板结构。 通过采用上述技术方案，本发明的有益技术效果是：本发明的模头内部采用衣架 式结构的进料空腔，增加中部的进料阻力，使料流向两侧均匀扩散，实现其在底凹槽内均匀 分布且压力均衡，实现各喷丝孔的流速一致，成型后的无纺布厚度均匀，产品品质高。 附图说明 图1是本发明一种衣架式无纺布熔喷模具的结构原理示意图。 图2是本发明一种衣架式无纺布熔喷模具主体部分的左视结构示意图。 图3是图1中本发明某一部分的结构示意图，示出的是喷丝板。 图4是图1中本发明另一部分的结构示意图，示出的是模头本体。 图5是本发明一种衣架式无纺布熔喷模具的俯视结构示意图。 图6是图5中本发明A-A视向的剖视图。 5 CN 111575911 A 说　明　书 3/5 页 图7是图5中本发明B-B视向的剖视图。
