技术摘要：
本发明公开了一种节能环保型污水处理装置及其处理方法，其中初级过滤室与絮凝室通过连接通道一连接，初级过滤室内设有过滤盒和过滤盒支撑柱，过滤盒壳体内上部设有第一过滤板、下部设有第二过滤板，第一操作室内设有驱动电机一和蜗杆，絮凝室内设有絮凝搅拌器，絮凝搅  全部
背景技术：
污水、废水的排放对水资源造成的危害巨大，已经成为危害群众健康的一个“源 头”，尤其部分医院、禽类宰杀等场所，污水中含有大量病毒、微生物，给群众生活带来极大 安全隐患。
技术实现要素：

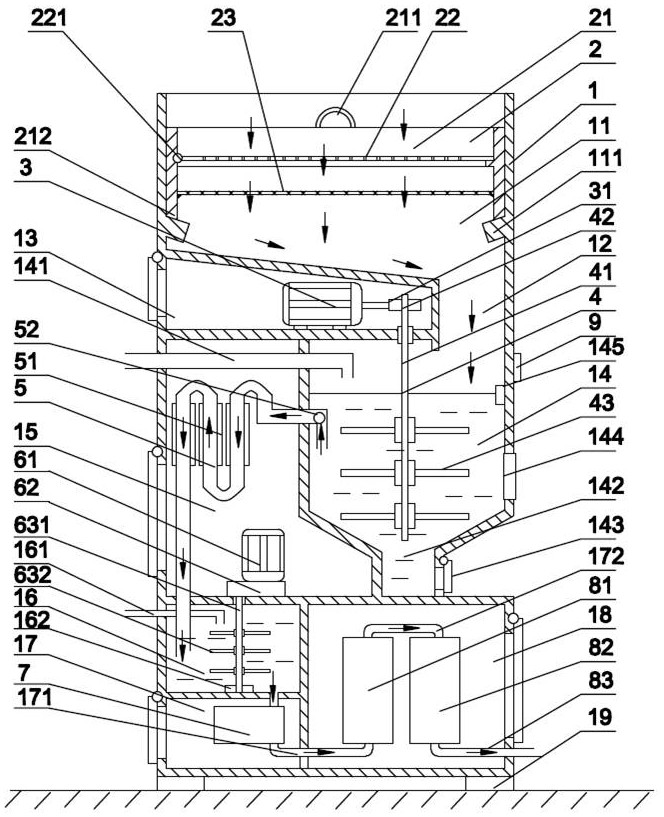

本发明要解决的技术问题，是提供一种节能环保型污水处理装置及其处理方法， 能够解决现有技术中所存在的上述问题。 为达到上述目的，本发明的技术方案是这样实现的： 一种节能环保型污水处理装置，它包括机壳，所述机壳内上部设置有初级过滤室和第 一操作室、中部设置有絮凝室和第二操作室、下部设置有消毒室、加压泵室和过滤室，所述 初级过滤室与所述絮凝室通过连接通道一连接，所述初级过滤室内设有过滤盒和过滤盒支 撑柱，所述过滤盒包括过滤盒壳体、第一过滤板和第二过滤板，所述过滤盒壳体顶部设有取 出拉环、底部设有配合边，所述配合边与所述过滤盒支撑柱配合，所述过滤盒壳体内上部设 有所述第一过滤板、下部设有所述第二过滤板，所述第一过滤板上设有若干组过滤孔隙且 左侧通过连接铰链与所述过滤盒壳体内壁上部铰接，所述过滤盒壳体内且于所述第一过滤 板下侧设有第一过滤板支撑柱，所述第二过滤板上设有若干组过滤孔隙，所述第一过滤板 的过滤孔隙大于所述第二过滤板的过滤孔隙，所述初级过滤室底壁向右下方倾斜，所述初 级过滤室下方左侧设置有所述第一操作室、右侧设置有所述连接通道一，所述第一操作室 内设有驱动电机一和蜗杆，所述驱动电机一驱动所述蜗杆，所述絮凝室内设有絮凝搅拌器， 所述絮凝搅拌器包括絮凝搅拌轴和蜗轮，所述絮凝搅拌轴顶部穿过所述第一操作室底壁后 安装有所述蜗轮，所述蜗轮与所述蜗杆配合，所述絮凝搅拌轴底部设有若干个絮凝搅拌桨， 所述絮凝室左侧壁上部设有絮凝剂加注管、右侧壁设有窥视口和液位传感器，所述絮凝室 底部设置有呈漏斗形的沉絮存储室，所述絮凝室左侧设有所述第二操作室，所述第二操作 室内设有高温消毒管、驱动电机二和与所述驱动电机二连接的驱动减速器，所述高温消毒 管一端伸入所述絮凝室内、另一端插入所述消毒室，所述高温消毒管位于所述第二操作室 内的部分管壁外包覆有加热器，所述高温消毒管伸入所述絮凝室内的一端安装有吸出水 泵，所述第二操作室下方设置有所述消毒室，所述消毒室内设置有消毒室搅拌轴、左侧壁上 部设有消毒剂注入管，所述消毒室搅拌轴顶端与所述驱动减速器连接且中下部安装有若干 个消毒室搅拌桨，所述消毒室下方设有所述加压泵室、右侧设有所述过滤室，所述加压泵室 内设有对经过所述消毒室消毒处理后的水进行加压的加压泵，所述过滤室内部设有相互连 接的过滤桶一和过滤桶二，所述加压泵一端与所述消毒室连接、另一端与所述过滤桶一连 4 CN 111573947 A 说　明　书 2/6 页 接，所述机壳右侧壁底部设置有流出管，所述流出管与所述过滤桶二连接。 作为限定，所述高温消毒管位于所述第二操作室内的部分采用曲线折叠方式排 布，且所述高温消毒管为金属管材，所述加热器由内至外依次包括加热层和保温隔热层。 作为另一种限定，所述吸出水泵的位置低于所述液位传感器的位置，当所述絮凝 室内液面低于所述液位传感器的位置，所述吸出水泵和所述加热器停止运行。 作为另一种限定，所述第一操作室、所述第二操作室、所述加压泵室和所述过滤室 均设有可开启的维护保养开口以及可开启和关闭的防护门，所述沉絮存储室右侧设置有可 将沉絮取出的取出门。 作为另一种限定，所述消毒室底部设有轴承支撑，所述消毒室搅拌轴底端与所述 轴承支撑配合并可在所述轴承支撑内转动。 作为另一种限定，所述加压泵与所述过滤桶一之间的管路内设置有压力传感器 一，所述过滤桶一与所述过滤桶二之间的连接管路内设有压力传感器二，所述压力传感器 测量压力值以判断滤桶寿命。 作为另一种限定，所述过滤桶一和所述过滤桶二内存放有滤材，所述过滤桶一内 滤材的过滤孔径大于所述过滤桶二内滤材的过滤孔径。 作为限定，所述机壳底部对称安装有基座。 作为另一种限定，它还包括控制单元，所述控制单元设置在所述机壳外壁上，所述 控制单元内集成操作按键、显示屏、报警灯和蜂鸣器，所述控制单元通过电路连接所述机壳 内的执行单元和检测单元，所述执行单元包括吸出水泵、加热器、驱动电机一、驱动电机二 和加压泵，所述检测单元包括液位传感器、压力传感器一和压力传感器二，通过所述操作按 键设置工作参数控制所述执行单元进行工作，当所述检测单元检测超过阀阈值时，所述蜂 鸣器发出声音报警，所述报警灯亮起，所述显示器显示工况情况。 一种节能环保型污水处理装置的处理方法，应用所述的节能环保型污水处理装 置，所述处理方法包括以下步骤： S1、从初级过滤室顶部注入污水，污水依次流经第一过滤板和第二过滤板完成初级过 滤，后通过连接通道一流入絮凝室内； S2、从絮凝剂加注管注入的絮凝剂与污水在絮凝室内发生反应，杂质沉降于沉絮存储 室内，反应过程中驱动电机一驱动絮凝搅拌器进行搅拌，上层水通过吸出水泵吸入高温消 毒管内，在高温消毒管内通过加热器进行高温杀毒后流入消毒室； S3、从高温消毒管流出的水在消毒室内与消毒剂注入管流入的消毒液进行反应，进一 步去除病毒、细菌杂质后，流入加压泵，在加压泵内进行加压，加压后的水流经过滤桶一和 过滤桶二进行过滤后从流出管流出，完成过滤。 本发明由于采用了上述的设计，其与现有技术相比，所取得的技术进步在于： （1）本发明的节能环保型污水处理装置通过设置初级过滤室，能够对污水进行初级过 滤，当污物过多时，可将过滤盒整体从初级过滤室内取出进行清洗，同时由于第一过滤板可 以绕连接铰链旋转，可方便对第二过滤板进行清洗，使得过滤盒整体可以重复使用，有效降 低使用成本，保证过滤效果； （2）本发明的节能环保型污水处理装置通过设置高温消毒管，且高温消毒管管壁外包 覆加热器，能够通过加热器对管内污水进行高温杀毒，其中高温消毒管采用曲线折叠方式 5 CN 111573947 A 说　明　书 3/6 页 排布，可节省内部空间，通过设置加热器且加热器由内至外依次包括加热层和保温隔热层， 可使得热量能够充分利用，节省电能达到节能环保的效果，同时此处进行高温杀毒，可以提 高液体温度，提升后续净化的效率，节省试剂，使得污水处理装置更加节能环保； （3）本发明的节能环保型污水处理装置通过设置压力传感器一和压力传感器二，能够 对过滤桶一和过滤桶二的压力值进行测量，从而判断滤桶寿命，当压力超过阀阈值则进行 更换，有效保证过滤桶一和过滤桶二的过滤效果； （4）本发明的节能环保型污水处理装置在使用时，从初级过滤室顶部注入污水，污水依 次流经第一过滤板和第二过滤板完成初级过滤，后通过连接通道一流入絮凝室内，从絮凝 剂加注管注入的絮凝剂与污水在絮凝室内发生反应，杂质沉降于沉絮存储室内，反应过程 中驱动电机一驱动絮凝搅拌器进行搅拌，上层水通过吸出水泵吸入高温消毒管内，在高温 消毒管内通过加热器进行高温杀毒后流入消毒室，在消毒室内水与消毒剂注入管流入的消 毒液进行反应，进一步去除病毒、细菌杂质后流入加压泵，在加压泵内进行加压，加压后的 水流经过滤桶一和过滤桶二进行过滤后从流出管流出，完成过滤。 综上，本发明通过设置初级过滤室、絮凝室、消毒室和过滤室，能够对污水进行多 级过滤和净化，有效提升污水处理效率，且整体结构紧凑、运行可靠。本发明适合在污水处 理中广泛应用。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。 图1为本发明实施例1中所述的节能环保型污水处理装置的结构示意图； 图2为本发明实施例1中所述的过滤盒的结构示意图； 图3为本发明实施例1中所述的加热器的结构示意图； 图4为本发明实施例1中所述的控制单元的电路连接结构示意图。 图中：1、机壳；11、初级过滤室；111、过滤盒支撑柱；12、连接通道一；13、第一操作 室；14、絮凝室；141、絮凝剂加注管；142、沉絮存储室；143、取出门；144、窥视口；145、液位传 感器；15、第二操作室；16、消毒室；161、消毒剂注入管；162、轴承支撑；17、加压泵室；171、压 力传感器一；172、压力传感器二；18、过滤室；19、基座；2、过滤盒；21、过滤盒壳体；211、取出 拉环；212、配合边；213、第一过滤板支撑柱；22、第一过滤板；221、连接铰链；23、第二过滤 板；3、驱动电机一；31、蜗杆；4、絮凝搅拌器；41、絮凝搅拌轴；42、蜗轮；43、絮凝搅拌桨；5、高 温消毒管；51、加热器；511、加热层；512、保温隔热层；52、吸出水泵；61、驱动电机二；62、驱 动减速器；631、消毒室搅拌轴；632、消毒室搅拌桨；7、加压泵；81、过滤桶一；82、过滤桶二； 83、流出管；9、控制单元。
