技术摘要：
本发明公开了一种节能环保型建筑垃圾粉碎回收装置及回收方法，包括机壳、上盖以及从上至下依次设置的破碎机构、中部壳体、细磨机构和筛选机构，破碎机构的第一破碎轮和第二破碎轮外侧均设有破碎齿，中部壳体的斜面中部设有落料通道，落料通道内侧壁设有细磨凸起一、下  全部
背景技术：
建筑垃圾是指建设、施工单位或个人对各类建筑物、构筑物新建或拆除过程中所 产生得渣土、弃土、弃料。目前，大部分建筑垃圾未经任何处理，便被施工单位运往郊外或乡 村，露天堆放或填埋，耗用大量的征用土地费、垃圾清运费等建设经费，同时，清运和堆放过 程中的遗撒和粉尘、灰砂飞扬等问题又造成了严重的环境污染。
技术实现要素：

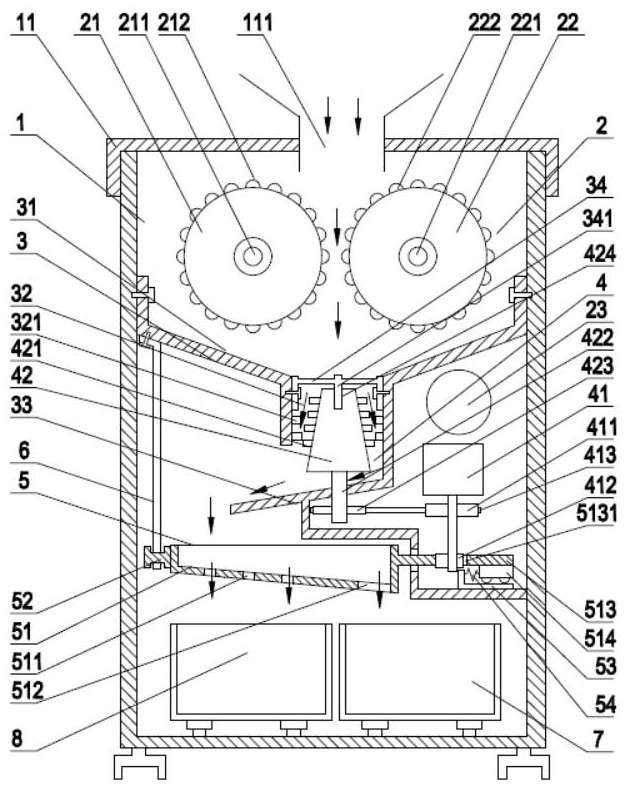

本发明要解决的技术问题，是提供一种节能环保型建筑垃圾粉碎回收装置及回收 方法，能够解决现有技术中所存在的上述问题。 为达到上述目的，本发明的技术方案是这样实现的： 一种节能环保型建筑垃圾粉碎回收装置，它包括机壳、安装在所述机壳顶部的上盖以 及从上至下依次设置在所述机壳内的破碎机构、中部壳体、细磨机构和筛选机构，所述上盖 中部设有入料口，所述破碎机构包括对称设置在所述机壳内的第一破碎轮和第二破碎轮， 所述第一破碎轮通过第一轮轴与所述机壳侧壁连接且可在所述机壳上旋转，所述第二破碎 轮通过第二轮轴与所述机壳侧壁连接且可在所述机壳上旋转，所述第一破碎轮和所述第二 破碎轮外侧均设有若干组破碎齿，所述中部壳体包括两组向中间倾斜且整体截面呈漏斗形 的斜面，所述斜面中部设有落料通道，所述落料通道顶部安装有支撑架、内侧壁设有若干组 细磨凸起一、下方设有向左下侧倾斜的出料斜面，所述支撑架上设有支撑轴，所述细磨机构 包括细磨电机和细磨轮，所述细磨轮设置在所述落料通道内且截面呈梯形，所述细磨轮上 设有细磨凸起二,所述细磨轮顶端开设有配合槽、底部连接有连接轴，所述配合槽与所述支 撑轴配合，所述连接轴中部穿过所述出料斜面且可在所述出料斜面内转动、底部与震荡从 动轮连接，所述细磨电机的电机轴上连接有震荡驱动轮和细磨凸轮，所述震荡驱动轮通过 震荡皮带与所述震荡从动轮连接，所述筛选机构包括筛选槽和滑动基板，所述筛选槽底板 向右下侧倾斜且设有落料槽一和落料槽二，所述落料槽一的孔隙小于所述落料槽二的孔 隙，所述筛选槽右端设有支撑面，所述支撑面上设有驱动圆槽且底部设有滑动架，所述滑动 架上设有安装槽一和安装槽二，所述安装槽一和所述安装槽二内分别安装有若干组滑动轮 一和滑动轮组二，所述滑动基板包括相互连接的承载板和配合板，所述配合板上设有第一 滑槽、第二滑槽和安装螺纹孔，所述配合板与所述机壳固连，所述滑动轮组二在所述第一滑 槽内滑动，所述滑动轮一在所述第二滑槽内滑动，所述承载板与所述滑动架之间安装有若 干组回位弹簧，所述细磨凸轮与所述驱动圆槽配合。 作为限定，所述筛选机构还包括安装点，所述筛选槽左端设置有两组所述安装点， 所述安装点通过拉带与所述斜面底部连接。 4 CN 111570061 A 说　明　书 2/6 页 作为另一种限定，所述机壳内设有破碎电机，所述破碎电机的破碎电机轴穿过所 述机壳后侧壁后连接有第一驱动轮，所述第二轮轴穿过所述机壳后侧壁后连接有第一从动 轮，所述第一从动轮通过传动皮带与所述第一驱动轮连接。 作为另一种限定，所述机壳底部放置有第一落料槽和第二落料槽，所述落料槽一 与所述第二落料槽对应设置，所述落料槽二与所述第一落料槽对应设置。 作为另一种限定，所述第一落料槽和所述第二落料槽底部均设有滑轮。 作为另一种限定，所述机壳后侧壁底部设有便于取出所述第一落料槽和所述第二 落料槽的取出门。 作为另一种限定，所述机壳底部对称安装有基座。 一种节能环保型建筑垃圾粉碎回收方法，应用所述的节能环保型建筑垃圾粉碎回 收装置，所述回收方法包括以下步骤： 从入料口放入物料，物料在第一破碎轮和第二破碎轮间实现挤压破碎，后物料落入落 料通道内，细磨电机驱动震荡驱动轮，震荡驱动轮通过震荡皮带传动带动震荡从动轮旋转， 进而带动细磨轮在落料通道内旋转，对落入落料通道内的物料进行细化碾磨，经过碾磨后 的物料从出料斜面左侧滑入筛选槽内，同时细磨电机带动细磨凸轮旋转，细磨凸轮与驱动 圆槽配合，当细磨凸轮的凸起部推动驱动圆槽左侧时，使得筛选槽向左运动，当细磨凸轮凸 起部转至驱动圆槽右侧时，在回位弹簧弹簧力的作用下使得筛选槽向右运动，如此循环实 现筛选槽的左右震荡，使得加工后的物料小颗粒从落料槽一流下、物料大颗粒从落料槽二 流下。 作为限定，其中，机壳内设有破碎电机，破碎电机的破碎电机轴穿过机壳后侧壁后 连接有第一驱动轮，第二轮轴穿过机壳后侧壁后连接有第一从动轮，第一从动轮通过传动 皮带与第一驱动轮连接，此时破碎电机可驱动第二破碎轮旋转。 作为另一种限定，其中，机壳底部放置有第一落料槽和第二落料槽，加工后的物料 小颗粒从落料槽一流下落入第二落料槽内，加工后的物料大颗粒从落料槽二流下落入第一 落料槽内。 本发明由于采用了上述的设计，其与现有技术相比，所取得的技术进步在于： （1）本发明的节能环保型建筑垃圾粉碎回收装置通过设置细磨机构，其中细磨轮设置 在落料通道内且截面呈梯形，能够使细磨轮与落料通道之间的压缩空间逐渐变小，实现挤 压破碎的作用，并且落料通道顶部支撑架上的支撑轴与细磨轮顶端开设的配合槽配合，使 用状态下能够起到支撑作用，使得细磨电机可以驱动细磨轮在落料通道内更好的旋转，以 对物料进行挤压破碎；其中，细磨电机能够同时带动细磨轮运转和实现筛选机构的震荡，有 效降低成本，节约电能；并且，细磨机构位于装置的中间位置，相对封闭，降低了粉尘污染， 更加环保； （2）本发明的节能环保型建筑垃圾粉碎回收装置通过设置细磨凸轮、筛选槽和滑动基 板，使用状态下，细磨凸轮与支撑面的驱动圆槽配合，当细磨凸轮的凸起部推动驱动圆槽左 侧时，使得筛选槽向左运动，当细磨凸轮凸起部转至驱动圆槽右侧时，在回位弹簧弹簧力的 作用下使得筛选槽向右运动，如此循环实现筛选槽的左右震荡，使得加工后的物料小颗粒 从落料槽一流下、物料大颗粒从落料槽二流下，实现颗粒筛选； （3）本发明的节能环保型建筑垃圾粉碎回收装置通过设置破碎机构，破碎电机的破碎 5 CN 111570061 A 说　明　书 3/6 页 电机轴穿过机壳后侧壁后连接有第一驱动轮，第二破碎轮的第二轮轴穿过机壳后侧壁后连 接有第一从动轮，第一从动轮通过传动皮带与第一驱动轮连接，可通过破碎电机驱动第二 破碎轮转动，实现挤压破碎，由于仅驱动第二破碎轮，节省了电能，节能环保； （4）本发明的节能环保型建筑垃圾粉碎回收装置在使用时，从入料口放入物料，物料在 第一破碎轮和第二破碎轮间实现挤压破碎，后物料落入落料通道内，细磨电机驱动震荡驱 动轮，震荡驱动轮通过震荡皮带传动带动震荡从动轮旋转，进而带动细磨轮在落料通道内 旋转，对落入落料通道内的物料进行细化碾磨，经过碾磨后的物料从出料斜面左侧滑入筛 选槽内，同时细磨电机带动细磨凸轮旋转，细磨凸轮与驱动圆槽配合，当细磨凸轮的凸起部 推动驱动圆槽左侧时，使得筛选槽向左运动，当细磨凸轮凸起部转至驱动圆槽右侧时，在回 位弹簧弹簧力的作用下使得筛选槽向右运动，如此循环实现筛选槽的左右震荡，使得加工 后的物料小颗粒从落料槽一流下、物料大颗粒从落料槽二流下。 综上，本发明通过设置破碎机构、中部壳体、细磨机构和筛选机构，能够有效对建 筑垃圾进行粉碎充当其他用途，如制砖、铺路等，实现回收利用，降低了环境污染，并且整体 结构紧凑、设计合理。本发明适合在建筑垃圾处理中广泛应用。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。 图1为本发明实施例1中所述的节能环保型建筑垃圾粉碎回收装置的结构示意图； 图2为本发明实施例1中所述的机壳后侧壁的结构示意图； 图3为本发明实施例1中所述的筛选槽和安装点的结构示意图； 图4为本发明实施例1中所述的筛选槽底部的结构示意图； 图5为本发明实施例1中所述的滑动基板的结构示意图。 图中：1、机壳；11、上盖；111、入料口；12、取出门；2、破碎机构；21、第一破碎轮； 211、第一轮轴；212、第一破碎齿；22、第二破碎轮；221、第二轮轴；222、第二破碎齿；223、第 一从动轮；23、破碎电机；231、破碎电机轴；232、第一驱动轮；24、传动皮带；3、中部壳体；31、 斜面；32、落料通道；321、细磨凸起一；33、出料斜面；34、支撑架；341、支撑轴；4、细磨机构； 41、细磨电机；411、震荡驱动轮；412、细磨凸轮；413、震荡皮带；42、细磨轮；421、细磨凸起 二；422、连接轴；423、震荡从动轮；424、配合槽；5、筛选机构；51、筛选槽；511、落料槽一； 512、落料槽二；513、支撑面；5131、驱动圆槽；514、滑动架；5141、安装槽一；5142、滑动轮一； 5143、安装槽二；5144、滑动轮组二；52、安装点；53、滑动基板；531、第一滑槽；532、第二滑 槽；533、安装螺纹孔；534、承载板；54、回位弹簧；6、拉带；7、第一落料槽；8、第二落料槽。
