技术摘要：
本发明提供了一种缝纫机的剪线抬压脚装置，属于缝纫机技术领域。它解决了现有噪音较大、工人费力、效率低等技术问题。一种缝纫机的剪线抬压脚装置，缝纫机包括架体，剪线抬压脚装置固定在架体上，剪线抬压脚装置包括：电动驱动组件，电动驱动组件包括驱动轴，驱动轴两  全部
背景技术：
目前缝纫机在使用过程中，进行剪线动作和抬压脚动作时，会产生较大的噪音，对 缝纫工作环境产生负面影响。同时抬压脚的抬起高度无法自由控制，工人在使用时费力。
技术实现要素：

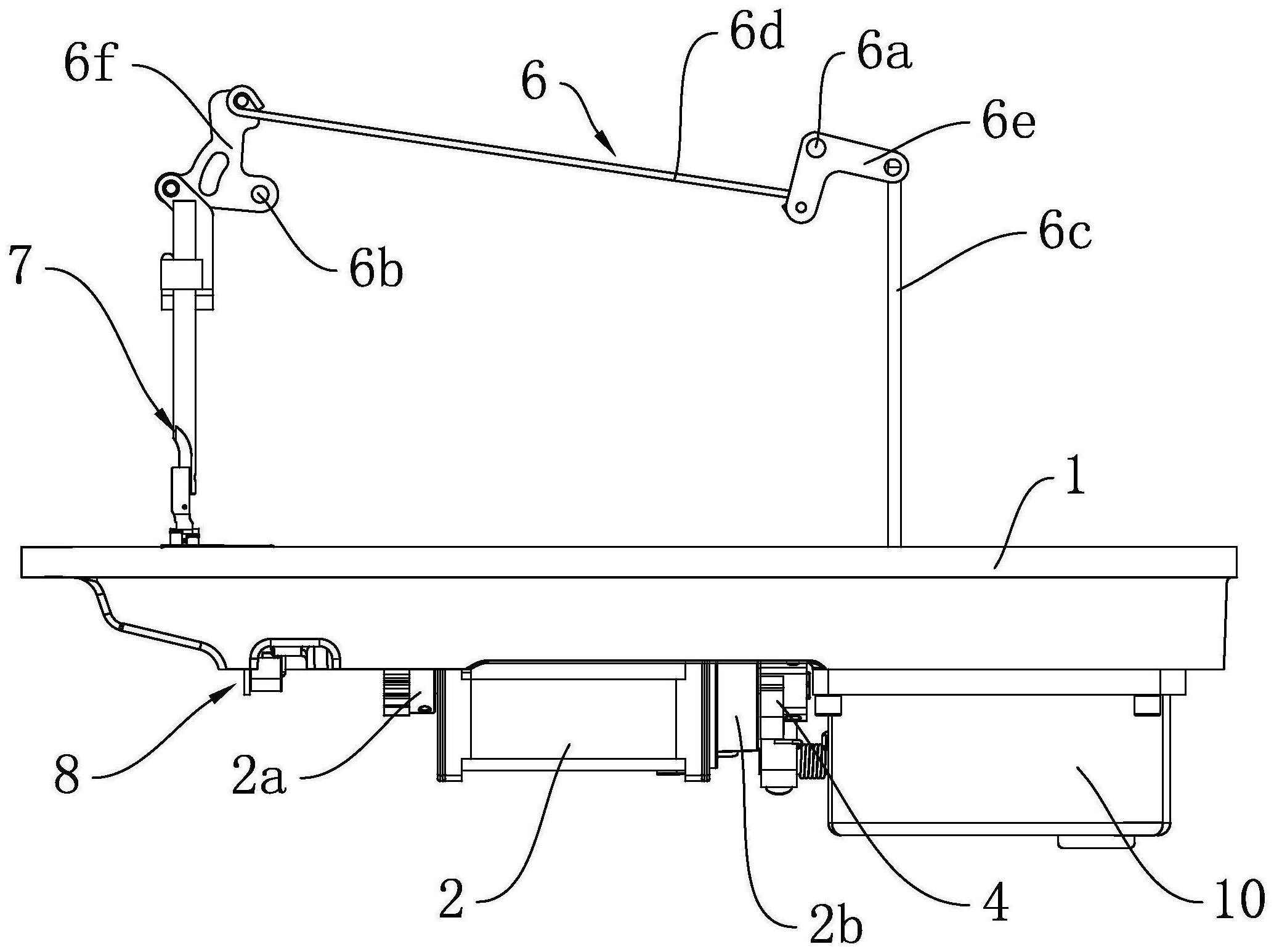

本发明的目的是上针对现有的技术存在述问题，提出了缝纫机剪线抬压脚装置， 解决了噪音较大、工人费力的问题。 本发明的目的可通过下列技术方案来实现： 一种缝纫机的剪线抬压脚装置，所述缝纫机包括架体，所述剪线抬压脚装置固定 在所述架体上，其特征在于， 所述剪线抬压脚装置包括： 电动驱动组件，所述电动驱动组件包括驱动轴，所述驱动轴两端分别为第一输出 端和第二输出端，所述第一输出端固定有第一不完全齿轮，所述第二输出端固定有凸轮结 构，所述凸轮结构具有弧形的驱动轮廓面； 传动件，所述传动件具有第一曲柄和第二曲柄，所述第一曲柄与所述驱动轮廓面 抵靠，在所述凸轮结构转动时，所述第一曲柄沿着所述驱动轮廓面移动并使所述第二曲柄 进行转动； 抬压脚装置，所述抬压脚装置包括传动组件和压脚组件，所述的传动组件一端与 所述压脚组件传动相连，所述传动组件另一端与所述第二曲柄相连，在第二曲柄转动上抬 所述传动组件时，所述传动组件带动所述压脚组件进行上抬动作；和 剪线装置，所述剪线装置包括剪线执行组件、转轴和第二不完全齿轮，所述剪线执 行组件固定在所述转轴一端，所述第二不完全齿轮固定在所述转轴另一端，在所述第一不 完全齿轮转动至与所述第二不完全齿轮啮合位置并继续啮合转动，所述第二不完全驱动所 述剪线执行组件进行剪线动作； 其中，所述抬压脚装置与所述剪线装置不会同步工作。 在上述缝纫机的剪线抬压脚装置中，所述电动驱动组件为驱动电机，所述驱动轴 为驱动电机的输出轴。 在上述缝纫机的剪线抬压脚装置中，所述电动驱动组件还还包括驱动件，所述驱 动件的输出轴与驱动轴传动相连并能够带动驱动轴转动。 在上述缝纫机的剪线抬压脚装置中，所述第一曲柄转动设置有转轮，所述转轮与 所述驱动轮廓面抵靠。 在上述缝纫机的剪线抬压脚装置中，所述第二曲柄上设有定位凹槽，所述传动组 件一端由上至下伸入所述定位凹槽内并能够在所述定位凹槽内摆动。 3 CN 111593498 A 说　明　书 2/4 页 在上述缝纫机的剪线抬压脚装置中，所述剪线执行组件具有制动抵触面。 在上述缝纫机的剪线抬压脚装置中，所述架体下部固定有油盘，所述油盘上具有 供所述传动组件一端穿入的通孔。 在上述缝纫机的剪线抬压脚装置中，所述传动件上套设扭簧，所述扭簧一端与所 述第一曲柄抵靠，所述扭簧另一端与所述油盘抵靠，所述扭簧使第一曲柄保持抵靠在所述 凸轮结构的驱动轮廓面上。 与现有技术相比，本发明具有以下优点： 1、抬起高度受驱动轴转动角度控制，通过电动驱动组件中驱动轴转动，完成剪线 动作以及抬脚动作，解决了人工费力的问题，且能够通过电动驱动组件控制驱动轴的转动 角度。传统通过扭簧复位时加速后撞击停止，会产生较大冲击力以及产生较大噪音，同时加 速零件的磨损，降低整体设备的寿命，而本装置通过电动驱动组件驱动驱动轴的稳定转动 以及控制转动角度，避免撞击，从根本上解决了问题。 2、普通抬牙脚结构依靠电磁铁驱动，工作状态下，电磁铁推到底，抬牙脚高度达到 最高，无法实现抬牙脚高度可调效果，同时，电磁铁在高度吸合状态下，产生较大冲击，对整 机的噪音及振动产生较大负面作用。而本装置中，通过电动驱动组件驱动驱动轴转动，控制 驱动轴的转动角度以及转动速度，可以有效控制压脚组件的抬升高度，同时也可以避免撞 击式复位，提高零件寿命。 附图说明 图1是本发明的示意图。 图2是本发明拆处架体后的示意图。 图3是本发明中剪线装置处的示意图。 图4是本发明中抬压脚装置处的示意图。 图5是本发明中油盒的示意图。 图6是本发明中第一不完全齿轮与第二不完全齿轮非啮合状态下的示意图。 图中，1、架体；2、电动驱动组件；2a、第一输出端；2b、第二输出端；3、第一不完全齿 轮；4、凸轮结构；4a、驱动轮廓面；4b、限位面；5、传动件；5a、第一曲柄；5b、第二曲柄；5b1、定 位凹槽；6、传动组件；6a、第一轴销；6b、第二轴销；6c、压脚顶杆；6d、传动杆；6e、第一转动 片；6f、第二转动片；7、压脚组件；8、剪线装置；8a、剪线执行组件；8b、转轴；8c、第二不完全 齿轮；9、转轮；10、油盘；10a、通孔；11、扭簧。
