技术摘要：

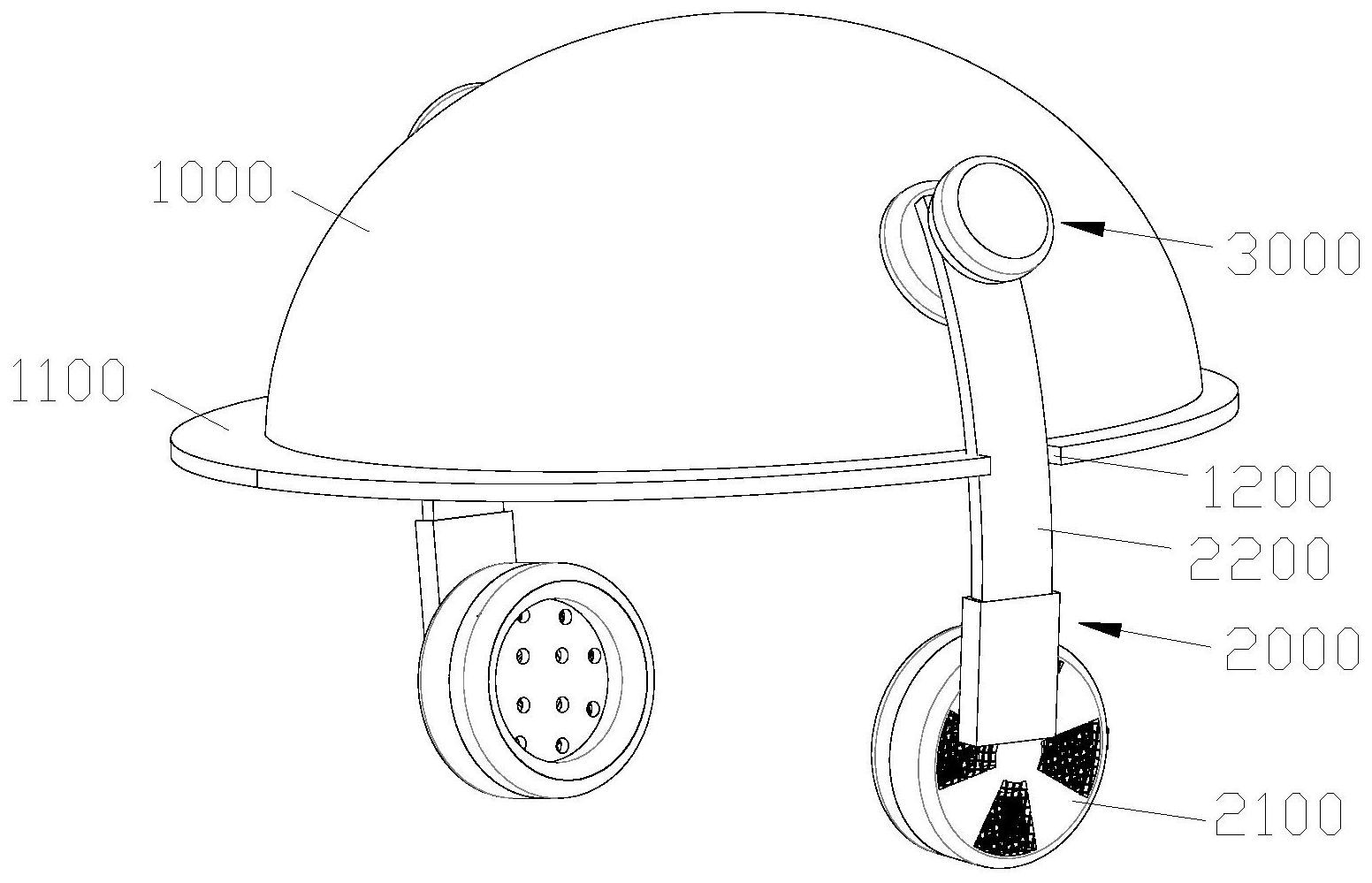

本发明公开了一种护耳式安全帽，包括帽体及两个耳罩组件，帽体的外侧面的边沿设有翻边，耳罩组件包括耳罩主体及弹性连接板，弹性连接板用于将耳罩主体及帽体连接，弹性连接板的一端端部通过铰接组件与帽体铰接，使得耳罩主体具有使用状态及收起状态；耳罩主体上还设置  全部
背景技术：
安全帽是矿工、地下工程人员、建筑工地人员及车间人员等用来保护头顶而戴的 钢制或类似原料制的浅圆顶帽子，防止冲击物伤害头部的防护用品。 现有的安全帽只对头部起到防护作用，功能单一。在安全帽的使用场合中，往往伴 随着高噪音，而在高噪音的场合中长期作业，容易对作业者的听力造成永久性损伤。
技术实现要素：
有鉴于此，本发明的目的是为了克服现有技术中的不足，提供一种护耳式安全帽。 本发明提供如下技术方案： 一种护耳式安全帽，包括帽体及两个耳罩组件，所述帽体的外侧面的边沿设有翻 边； 两个所述耳罩组件分别设于所述帽体相对的两侧，所述耳罩组件包括耳罩主体及 弹性连接板，所述弹性连接板用于连接所述耳罩主体与所述帽体，所述帽体的外侧表面设 有铰接组件，弹性连接板的一端端部通过所述铰接组件与所述帽体铰接，使得所述耳罩主 体具有使用状态及收起状态； 使用状态时，所述耳罩主体覆盖于人体耳部；收起状态时，所述耳罩主体贴合于所 述帽体的外侧面并抵靠在所述翻边上，所述翻边上设有与所述弹性连接板的横截面相适配 的缺口，当所述耳罩主体处于使用状态时，所述弹性连接板盖压在所述缺口上； 所述耳罩主体包括基板及盖体，所述基板上设有若干导音孔，所述基板的一侧设 有环形柔性层，所述基板与所述环形柔性层限定出容纳耳部的容纳腔，所述盖体盖设于所 述基板的另一侧，所述盖体靠近所述基板的一侧设有螺纹柱，所述盖体通过所述螺纹柱与 所述基板螺纹连接，所述盖体的顶面设有若干个开口，若干所述开口沿所述盖体的圆周方 向排列，所述开口上设有第一过滤网；所述螺纹柱上套设有隔音环，所述隔音环包括内环及 外环，所述内环与所述外环的中心轴线重合，所述内环与所述外环之间设置第二过滤网及 第三过滤网，所述第二过滤网与所述第三过滤网层叠设置，所述第二过滤网与所述第三过 滤网之间设置若干隔音片，若干所述隔音片沿圆周方向间隔排列，相邻所述隔音片之间形 成导音间隙； 所述耳罩主体上还设置有用于控制所述隔音环转动的拉杆，所述拉杆具有第一行 程及第二行程，所述拉杆处于第一行程时，所述导音间隙与所述开口相对应，所述开口、所 述导音间隙及所述导音孔行程导音通道；所述拉杆处于第二行程时，所述隔音片与所述开 口相对应，所述隔音片将所述开口封闭。 作为本发明技术方案的进一步改进，所述铰接组件包括底座及螺栓，所述螺栓穿 过所述弹性连接板并螺纹固定于所述底座。 3 CN 111543727 A 说　明　书 2/5 页 作为本发明技术方案的进一步改进，所述螺栓上套设有防滑垫片。 作为本发明技术方案的进一步改进，所述环形柔性层由弹性硅胶制成。 作为本发明技术方案的进一步改进，所述内环的侧壁上设置阻尼层，所述阻尼层 与所述螺纹柱过盈配合。 作为本发明技术方案的进一步改进，所述盖体的侧壁上设有条形口，所述拉杆固 定于所述外环、并通过所述条形口露出于所述盖体。 作为本发明技术方案的进一步改进，所述第二过滤网与所述第三过滤网之间设置 有若干隔板，所述隔音片位于相邻所述隔板之间。 作为本发明技术方案的进一步改进，所述弹性连接板包括钢板及包覆所述钢板的 硅胶。 作为本发明技术方案的进一步改进，所述盖体上设置有连接套，所述弹性连接板 滑动套接在所述连接套上。 作为本发明技术方案的进一步改进，所述隔音片为吸音海绵。 本发明的具有如下优点： 本发明在通过在帽体上设置耳罩组件，可对耳部进行防护并隔绝噪音；同时通过 弹性连接板的铰接设置，使得耳罩主体具有使用状态及收起状态，当作业者不需要耳部防 护及噪音隔绝功能时，可将耳罩主体收起，而且耳罩主体贴合于所述帽体的外侧面并抵靠 在所述翻边上，稳定放置、不易晃动；而耳罩主体上隔音环的设置，可将噪音阻隔，减低噪 音，而需要接受外界信息时，通过转动拉杆，可使得开口、导音间隙及导音孔形成导音通道， 用于传导声音，实现两种模式的灵活转换。 为使本发明的上述目的、特征和优点能更明显和易懂，下文特举较佳实施例，并配 合所附附图，做详细说明如下。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图。 图1示出了本发明实施例提供的一种护耳式安全帽的立体结构示意图； 图2示出了本发明实施例提供的一种护耳式安全帽的爆炸图； 图3示出了本发明实施例提供的一种护耳式安全帽的盖体的结构示意图； 图4示出了本发明实施例提供的一种护耳式安全帽的隔音环的结构示意图； 图5示出了本发明实施例提供的一种护耳式安全帽的隔音环的内部结构示意图； 图6示出了本发明实施例提供的一种护耳式安全帽的基板的结构示意图。 主要元件符号说明：1000-帽体；1100-翻边；1200-缺口；2000-耳罩组件；2100-耳 罩主体；2110-基板；2111-导音孔；2112-环形柔性层；2113-容纳腔；2120-盖体；2121-螺纹 柱；2122-开口；2123-第一过滤网；2124-条形口；2125-连接套；2130-隔音环；2131-内环； 2132-外环；2133-第二过滤网；2134-第三过滤网；2135-隔音片；2136-拉杆；2137-阻尼层； 2138-隔板；2139-导音间隙；2200-弹性连接板；3000-铰接组件；3100-底座；3200-螺栓； 4 CN 111543727 A 说　明　书 3/5 页 3300-防滑垫片。
