技术摘要：

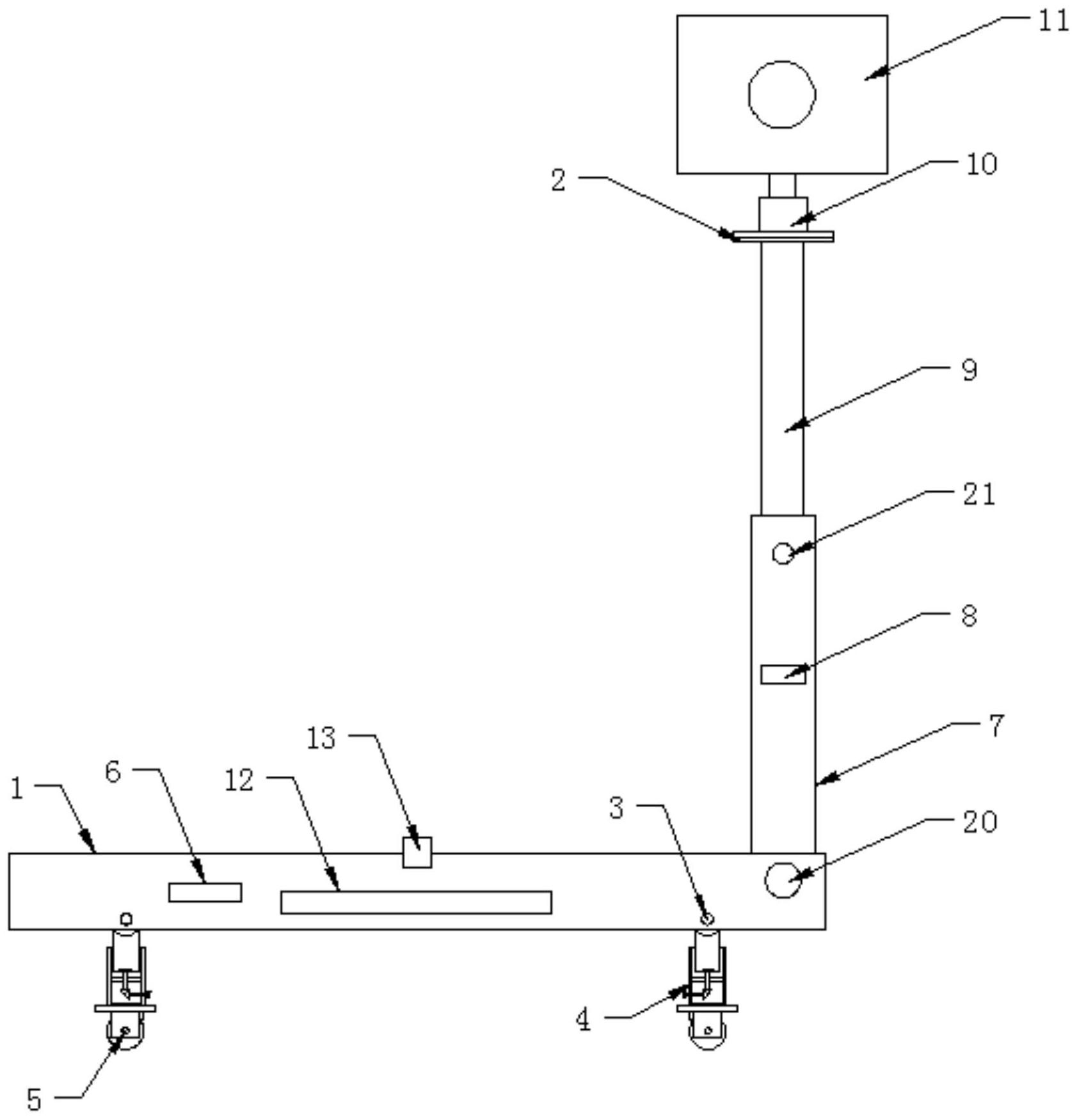

本发明公开了一种便于移动的建筑工程垂直度检测装置，包括箱体，箱体的底部通过转轴连接平衡调节组件的顶端，箱体的外壁上设有与转轴相连接的锁销，平衡调节组件的底端安装有移动轮组件，箱体的侧壁上分别安装有第一水准仪和锁扣，箱体的一侧通过合页连接有箱盖，箱体  全部
背景技术：
建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物 质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境。 目前，对于建筑工程的验收来说，垂直度是评价建筑工程质量好坏的一个重要指 标之一。目前的建筑工程垂直度检测一般采用垂直度检测尺或者垂线的方式进行，这种方 式检测位置单一，而且对于建筑工程来说，一般是面，而对于面的检测，一般无法对建筑工 程的多个位置的垂直度进行有效检测，施工人员既要携带垂直检测仪器还要携带水平检测 仪器，负担较重，另外施工现场环境复杂，检测仪器不能够保证有个良好的环境提供监测没 导致，工程质量不能得到很好的保证。 基于此，本发明设计了一种便于移动的建筑工程垂直度检测装置，以解决上述提 到的问题。
技术实现要素：
本发明的目的在于提供一种便于移动的建筑工程垂直度检测装置，解决上述提到 的问题。 为实现上述目的，本发明提供如下技术方案：一种便于移动的建筑工程垂直度检 测装置，包括箱体，所述箱体的底部通过转轴连接平衡调节组件的顶端，所述箱体的外壁上 设有与转轴相连接的锁销，所述平衡调节组件的底端安装有移动轮组件，所述箱体的侧壁 上分别安装有第一水准仪和锁扣，所述箱体的一侧通过合页连接有箱盖，所述箱体的一端 转动杆套的底端，所述杆套的顶部插接有伸缩杆，所述杆套的外上设有固定所述伸缩杆的 锁紧螺栓二，所述杆套的外壁上还安装有第二水准仪，所述伸缩杆的顶端通过连接块连接 有阻尼轴套，所述阻尼轴套的顶部插接有激光测距仪，所述箱体的顶部开有收纳槽一和收 纳槽二，所述收纳槽一的一端插接有转轴，所述转轴上套设有轴套，所述轴套固定于所述第 二水准仪的底端。 优选的，所述箱体的一侧壁安装有提手。 基于上述技术特征，当杆套、伸缩杆和激光测距仪等部件收纳在箱体内，便于对其 进行提起，增加便携性。 优选的，所述第一水准仪和第二水准仪采用万向水准气泡仪或者圆柱水准气泡 仪。 基于上述技术特征，确保使用者能够有效的将激光测距仪调整水平，确保检测数 据的准确性。 优选的，所述伸缩杆的外壁上开有多个与所述锁紧螺栓二相连接的定位孔。 3 CN 111551160 A 说　明　书 2/4 页 基于上述技术特征，可固定伸缩杆在杆套的长度，从而调节激光测距仪的高度，以 实现激光测距仪对于被侧面不同高度点的检测。 优选的，所述激光测距仪的底端安装有转轴，所述转轴与所述阻尼轴套之间为阻 尼连接。 基于上述技术特征，激光测距仪通过转轴可在阻尼轴套内进行旋转，可对同一水 平面内的墙面进行检测，而且也可以在旋转后，存储在箱体内。 优选的，所述箱体的外壁设有锁紧螺栓一，所述锁紧螺栓一的一端螺接贯穿至收 纳槽一内，并与所述轴套的一侧壁相连接。 基于上述技术特征，在使用过程中，调整杆套与箱体之间的角度，当达到°时，通过 锁紧螺栓一进行锁紧，使得在进行垂直度检测过程中，杆套与箱体的角度不会出现改变，影 响检测精度。 优选的，所述平衡调节组件包括调节套筒和插接于所述调节套筒内部的支撑柱， 所述调节套筒的内壁滑动连接有导向板，所述支撑柱的顶端与所述箱体底部转轴相连接， 所述支撑柱的底端固定于所述导向板上，所述导向板的内部贯穿有螺杆，所述螺杆的底端 设有从动斜齿轮，所述调节套筒的一侧壁插接有连接轴，所述连接轴的一端设有与所述从 动斜齿轮相啮合的主动斜齿轮，所述连接轴延伸出所述调节套筒的一端设有手柄。 基于上述技术特征，当地面不平时，将箱体放置于地面，并通过对平衡调节组件进 行调节，以实现箱体能够呈水平状态，并通过第一水准仪进行测量，调节步骤为，使用人员 可一边调节手柄，一边观察第一水准仪，调节手柄的旋转带动连接轴和主动斜齿轮进行旋 转，主动斜齿轮带动从动斜齿轮和螺杆进行旋转，使得螺接于螺杆外的导向板在调节套筒 内进行上下移动，以此对支撑柱进行高度调节，支撑柱的高度调节会带动箱体的一侧抬高 或者降低，这样就能实现对箱体的水平度调节。 优选的，所述移动轮组件包括固定于调节套筒底端的轮架，所述轮架内部安装有 移动轮，所述轮架的一侧安装有轮刹。 基于上述技术特征，移动轮可在使用时，需要对箱体进行移动时使用，当需要测量 时，则通过轮刹将移动轮进行固定，保证箱体不会移动，从而提高激光测距仪的检测精度。 与现有技术相比，本发明的有益效果是：该种便于移动的建筑工程垂直度检测装 置结构设计新颖，通过将激光测距仪安装在伸缩杆上，以实现激光测距仪对于被侧面不同 高度点的检测，而且在测量前，可对箱体和伸缩杆的水平度和垂直度进行调节，确保检测数 据的准确性；伸缩杆和激光测距仪易于收纳在下箱体内，便于收纳搬运，提携方便。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明结使用时构示意图； 图2为本发明的收纳后结构示意图； 图3为本发明的平衡调节组件结构示意图； 4 CN 111551160 A 说　明　书 3/4 页 附图中，各标号所代表的部件列表如下： 1-箱体、2-连接块、3-锁销、4-平衡调节组件、401-调节套筒、402-导向板、403-螺 杆、404-从动斜齿轮、405-主动斜齿轮、406-连接轴、407-手柄、408-支撑柱、5-移动轮组件、 501-轮架、502-移动轮、503-轮刹、6-第一水准仪、7-杆套、8-第二水准仪、9-伸缩杆、10-阻 尼轴套、11-激光测距仪、12-提手、13-锁扣、14-合页、15-箱盖、16-收纳槽一、17-收纳槽二、 18-转轴、19-轴套、20-锁紧螺栓一、21-锁紧螺栓二。
