技术摘要：
本发明公开了一种髋关节假体，包括髋臼外杯、髋臼内衬、球头，所述髋臼外杯外侧设置有加厚套，所述髋臼内衬位于髋臼外杯内部，所述球头位于髋臼内衬内部，所述球头和髋臼内衬接触的下端设置有若干个半球凹槽，所述半球凹槽内设置有滚珠，所述滚珠和髋臼内衬内壁接触，  全部
背景技术：
人体髋关节由股骨头和髋臼窝组成，是典型的髋臼关节，位于人体大腿根部，是人 体的重要关节部位，而股骨头坏死是严重影响髋关节活动的疾病，严重的会造成患者无法 行走，只能卧床休息，这时候就需要做髋关节置换手术，即用髋关节假体代替人体的髋关 节，代替髋关节活动，现有的髋关节置换手术经过一百多年的发展，已经相当成熟，造福很 多股骨头坏死患者。但是现有的髋关节置换手术也存在一些缺陷，一、最为行业内关注的问 题之一是髋臼内衬磨损产生微粒的问题，现有的髋臼内衬多是用超高分子聚乙烯材料制 造，安装假体后大多数的运动摩擦是发生在球头和髋臼内衬之间，金属球头的磨损率极低， 约为0.00400/年，而聚乙烯的磨损率为0.1mm/年，聚乙烯磨损产生的颗粒会导致滑膜炎、关 节不稳定、骨溶解和假体松动等一系列的病例反应；二、在髋关节置换手术过程中，现有技 术是将髋臼外杯放置在人体髋臼窝中，再用螺钉将髋臼外杯固定在人体髋臼窝上，这个过 程中髋臼外杯容易发生偏斜，造成髋臼外杯不能精准安装，如果安装错位需要重新钻孔安 装，手术风险增加的同时还会增加患者的痛苦；三、在手术过程中，为了使髋臼窝和髋臼外 杯能相匹配，需要用锉刀将髋臼窝打磨成适合髋臼外杯的圆球状，而人体髋臼窝的自然形 状是侧壁较厚，底部较薄，髋臼窝和髋臼外杯之间压配的力量应该从侧壁到底部逐渐减小， 现有技术中髋臼窝和髋臼外杯的压配力会导致髋臼窝底部骨质压缩量过大，侧壁压缩量过 小的问题。
技术实现要素：

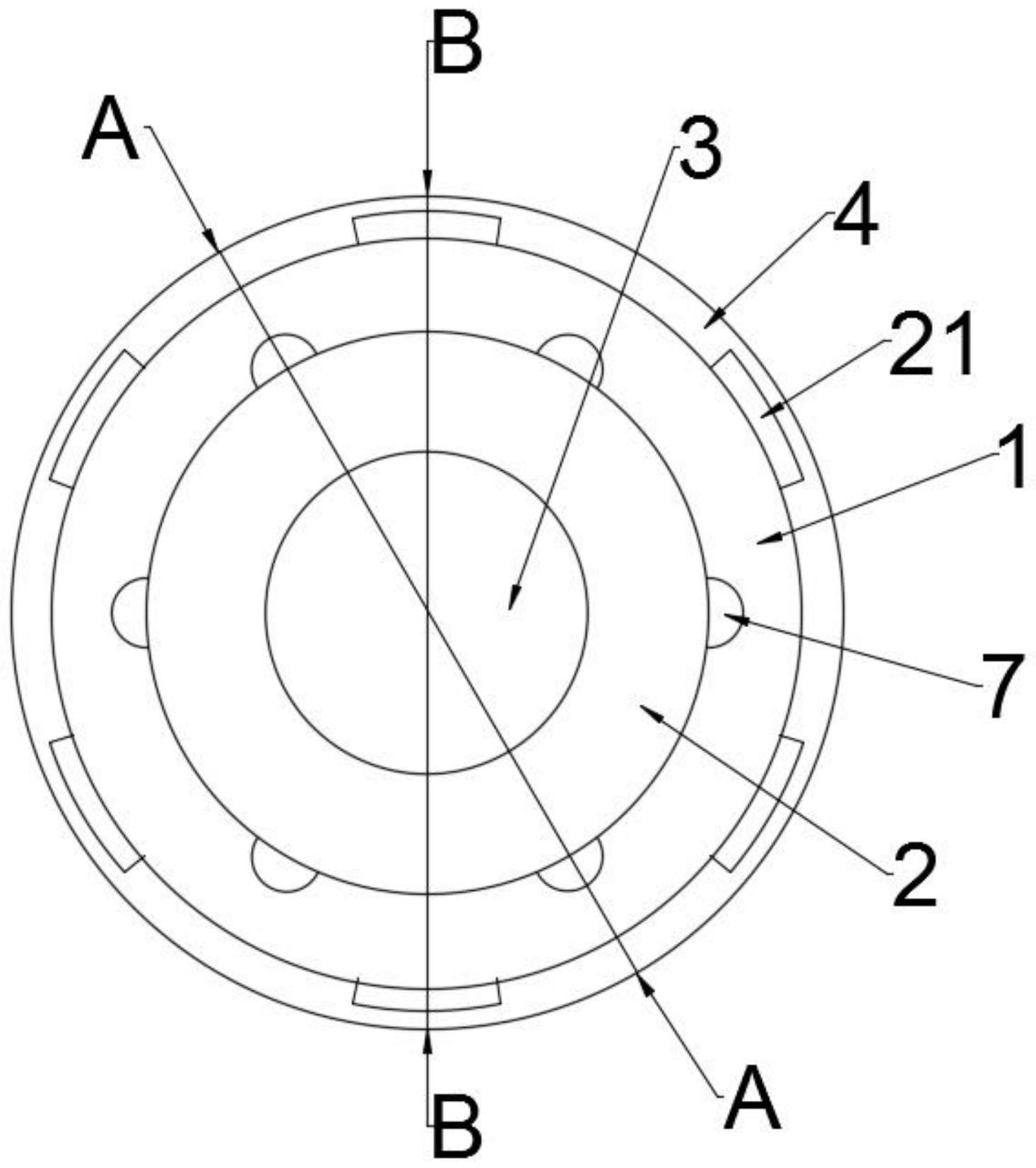

本发明的目的在于提供一种髋关节假体，以解决现有技术中的问题。 为实现上述目的，本发明提供如下技术方案：一种髋关节假体，包括髋臼外杯、髋 臼内衬、球头，所述髋臼外杯是半球体，用于放置于人体髋臼窝，和传统髋臼外杯相同，所述 髋臼内衬是半球体，和传统髋臼内衬相同，用超高分子聚乙烯材料制成，所述球头是不规则 球体，和传统球头材料相同，所述髋臼外杯外侧设置有加厚套，所述加厚套是半球环状结 构，下端开口，所述髋臼内衬位于髋臼外杯内部，所述球头位于髋臼内衬内部，所述球头和 髋臼内衬接触的下端设置有若干个半球凹槽，所述同一水平面上有四个半球凹槽，所述同 一水平面上的半球凹槽直径相同，所述半球凹槽内设置有滚珠，所述同一水平面上的滚珠 的直径相同，所述滚珠和髋臼内衬内壁接触，所述球头的下端不是规则的球体，和髋臼内衬 的下端内壁之间形成一个空间，这个空间使球头下端和髋臼内衬不接触，而使滚珠和髋臼 内衬接触，球头和髋臼内衬之间的滑动运动变为了滚珠和髋臼内衬之间的滚动运动，摩擦 系数减少，使髋臼内衬的磨损率减少，患病几率减少，使用年限增加，所述髋臼内衬外壁上 端一周设置有若干个花瓣凸起，所述花瓣凸起是四分之一的球体，用于使髋臼内衬和髋臼 外杯压配，所述花瓣凸起下端设置有条状凸起，所述条状凸起和花瓣凸起无缝接触，所述条 3 CN 111588518 A 说　明　书 2/5 页 状凸起设置于髋臼内衬外壁上端一周，用于给予异形活动块压力，所述髋臼外杯侧壁和条 状凸起相对应的位置设置有异形方孔，所述异形方孔是端面为正方形的长方体，所述加厚 套侧壁上和异形方孔对应的位置设置有方形孔，所述方形孔的端面和异形方孔的端面一 致，所述异形方孔和方形孔内设置有异形活动块，所述异形活动块和异形方孔、方形孔之间 具有一定的摩擦力，在髋臼外杯安装前不会被压出，在髋臼内衬压配入髋臼外杯时，异形活 动块被压出。 优选的，所述球头的侧壁上端和髋臼内衬之间是无缝隙接触，防止球头和髋臼内 衬之间滑脱，所述球头的侧壁下端和底部与髋臼内衬之间有空隙，该空隙使球头的侧壁下 端和底部与髋臼内衬之间不接触，减少摩擦，所述球头和髋臼内衬之间的缝隙从侧壁到底 部依次变大，所述半球凹槽从球头的侧壁到底部依次变大，所述滚珠从球头的侧壁到底部 依次变大，所述滚珠可以在半球凹槽内万向滚动，所述滚珠和髋臼内衬的内壁之间无缝接 触。 优选的，所述髋臼外杯和花瓣凸起相对应的位置设置有若干个花瓣凹槽，所述花 瓣凹槽和花瓣凸起刚好卡配，所述条状凸起下端是一号弧线面，所述一号弧线面用于给予 异形活动块压力，所述异形活动块和条状凸起接触的一端是二号弧线面和三号弧线面，当 髋臼内衬下压进入髋臼外杯时，条状凸起同时被下压，使一号弧线面先和三号弧线面相遇 再和二号弧线面相遇，所述一号弧线面和二号弧线面的弧面方向相同，一号弧线面和二号 弧线面相遇时，髋臼内衬完全压配进入髋臼外杯内，异形活动块被压出，所述一号弧线面和 三号弧线面的弧面方向相反，方便条状凸起顺利下压使异形活动块被压出。 优选的，所述异形活动块中端设置有一号环形凹槽和一号环形凸起，所述异形方 孔内和一号环形凹槽对应的位置设置有二号环形凸起，所述异形方孔和一号环形凸起对应 的位置设置有二号环形凹槽，髋臼内衬完全压配进入髋臼外杯内时，异形活动块被压出，一 号环形凹槽和二号环形凸起完全卡接，一号环形凸起和二号环形凹槽完全卡接，异形活动 块被固定。 优选的，所述异形活动块远离二号弧线面和三号弧线面的一端设置有尖锥，在髋 关节置换手术中，用螺钉将髋臼外杯固定在人体髋臼窝上，这个过程中髋臼外杯容易发生 偏斜，造成髋臼外杯不能精准安装，当髋臼内衬完全压配进入髋臼外杯内时，异形活动块被 压出，尖锥被压配入髋臼窝的骨质内，尖锥用于在螺钉固定前，初始稳定住髋臼外杯的位 置，防止髋臼外杯安装偏移。 优选的，所述加厚套内壁一周设置有若干个开槽，所述髋臼外杯和开槽对应的位 置设置有若干个壁凸，所述开槽和壁凸相互卡接，使加厚套固定于髋臼外杯上，加厚套的厚 度可以根据患者髋臼窝的形状更换，所述加厚套、开槽和壁凸的厚度沿着髋臼外杯的侧壁 至底部逐渐变薄，人体髋臼窝的自然形状是侧壁较厚，底部较薄，加厚套、开槽和壁凸的形 状可以适应人体髋臼窝的形状，使髋臼窝和髋臼外杯之间压配的力道从侧壁到底部逐渐减 小，所述开槽和壁凸的形状适配。 优选的，所述加厚套和髋臼外杯的侧壁接触，所述加厚套和髋臼外杯的底部不接 触，符合人体髋臼窝的形状。 优选的，所述髋臼外杯、髋臼内衬和加厚套侧壁上设置有固定孔，所述固定孔内用 于打入螺钉，使髋臼外杯、髋臼内衬和加厚套侧壁固定于髋臼窝内。 4 CN 111588518 A 说　明　书 3/5 页 与现有技术相比，本发明的有益效果是： 1、本发明在球头和髋臼内衬接触的底部压配安装有不同尺寸的滚珠，使球头和髋 臼内衬之间接触的面积减少，且球头和髋臼内衬之间的运动方式从传统的滑动摩擦变为滚 动摩擦，减少了两者之间的摩擦力，使髋臼内衬经过摩擦产生的微粒减少，有效减缓或者避 免聚乙烯磨损导致的滑膜炎、关节不稳定、骨溶解和假体松动等一系列的病例反应； 2、本发明在髋臼外杯上设置了异形活动块，使髋臼内衬压配进入髋臼外杯时，髋 臼外杯和髋臼窝之间有相对的固定作用，再打入螺钉时，螺钉不易打歪，髋臼外杯不易在螺 钉的作用力下安装偏斜，减小了手术难度。 3、本发明在髋臼外杯外侧设置了加厚套，使髋臼外杯和髋臼窝接触的侧壁压配力 较大，髋臼外杯和髋臼窝接触的底部压配力减小甚至趋近于零压力接触，符合人体髋臼窝 的构造。 附图说明 图1为本发明一种髋关节假体的俯视图； 图2为本发明一种髋关节假体的A-A处剖面图； 图3为本发明一种髋关节假体的B-B处剖面图； 图4为本发明一种髋关节假体的球头正视图； 图5为本发明一种髋关节假体球头的C-C处剖面图； 图6为本发明一种髋关节假体球头的D-D处剖面图； 图7为本发明一种髋关节假体球头的E-E处剖面图； 图8为本发明一种髋关节假体髋臼内衬的剖视图； 图9为本发明一种髋关节假体髋臼外杯的剖视图； 图10为本发明一种髋关节假体异形活动块的剖视图； 图11为本发明一种髋关节假体尖锥的立体图； 图12为本发明一种髋关节假体加厚套的剖视图； 图13为本发明一种髋关节假体髋臼外杯安装前结构示意图； 图14为本发明一种髋关节假体异形活动块安装后结构示意图。 附图标记：1、髋臼外杯；2、髋臼内衬；3、球头；4、加厚套；5、半球凹槽；6、滚珠；7、花 瓣凸起；8、条状凸起；9、异形方孔；10、方形孔；11、异形活动块；12、一号弧线面；13、二号弧 线面；14、三号弧线面；15、一号环形凹槽；16、一号环形凸起；17、二号环形凸起；18、二号环 形凹槽；19、尖锥；20、开槽；21、壁凸；22、固定孔；23、假设线；24、花瓣凹槽。
