技术摘要：
本发明涉及触控屏显示技术领域，公开了一种水胶贴合装置及水胶贴合控制方法。所述水胶贴合装置包括驱动底座；夹具，连接于所述驱动底座，所述夹具上用于放置产品，所述驱动底座能够驱动所述夹具旋转以将所述产品的贴合缝隙内的水胶均匀平铺；真空吸嘴，设置于所述夹具  全部
背景技术：
目前，几乎所有的中小尺寸及部分大尺寸显示器都带有触控功能，带有触控功能 的显示器可以有内置型和外挂型两种，其中内置型是将触控功能集成在液晶显示屏或OLED 显示屏中，该类型显示器需要在显示屏的外部贴合玻璃盖板，起到保护显示屏的作用。而外 挂型是通过触摸屏(TP)实现触控功能，即在玻璃盖板上设计透明线路，同时显示屏是没有 触控功能的，这种结构需要将TP贴合在显示屏上，并将两个部件的相关线路连接在一起，从 而实现触控功能及保护显示屏的作用。 如图1和图2所示，无论是哪一种结构，显示器都需要完成贴合工艺(包括显示屏1’ 与盖板2’2’的贴合或显示屏1’与TP的贴合)。当前，主要是利用水胶3’实现贴合，传统的水 胶3’贴合工艺是在显示屏1’表面涂上水胶3’，一般是在显示屏1’上涂覆两个呈Y型水胶3’， 两个Y型的水胶3’的尾部相接，之后将盖板2’/触摸屏按照一定的方式贴在显示屏1’上，并 向盖板2’/TP施加一定的下压力，水胶3’受挤压扩散并均匀分布在盖板2’/TP和显示屏1’之 间，再将整体结构预固化、脱泡、本固化，完成水胶3’贴合过程。 该方法存在两个缺点：1、水胶3’在盖板2’/TP和显示面板之间自然流动可能会产 生气泡以及部分区域流动不均匀的现象，并且自然流动速度相对较慢。2、水胶3’的量不容 易控制，为保证水胶3’可以铺满显示区域，通常水胶3’会溢出，需要操作人员用无尘布将边 缘的水胶3’擦拭干净，这样做造成了人员及水胶3’材料的浪费。
技术实现要素：

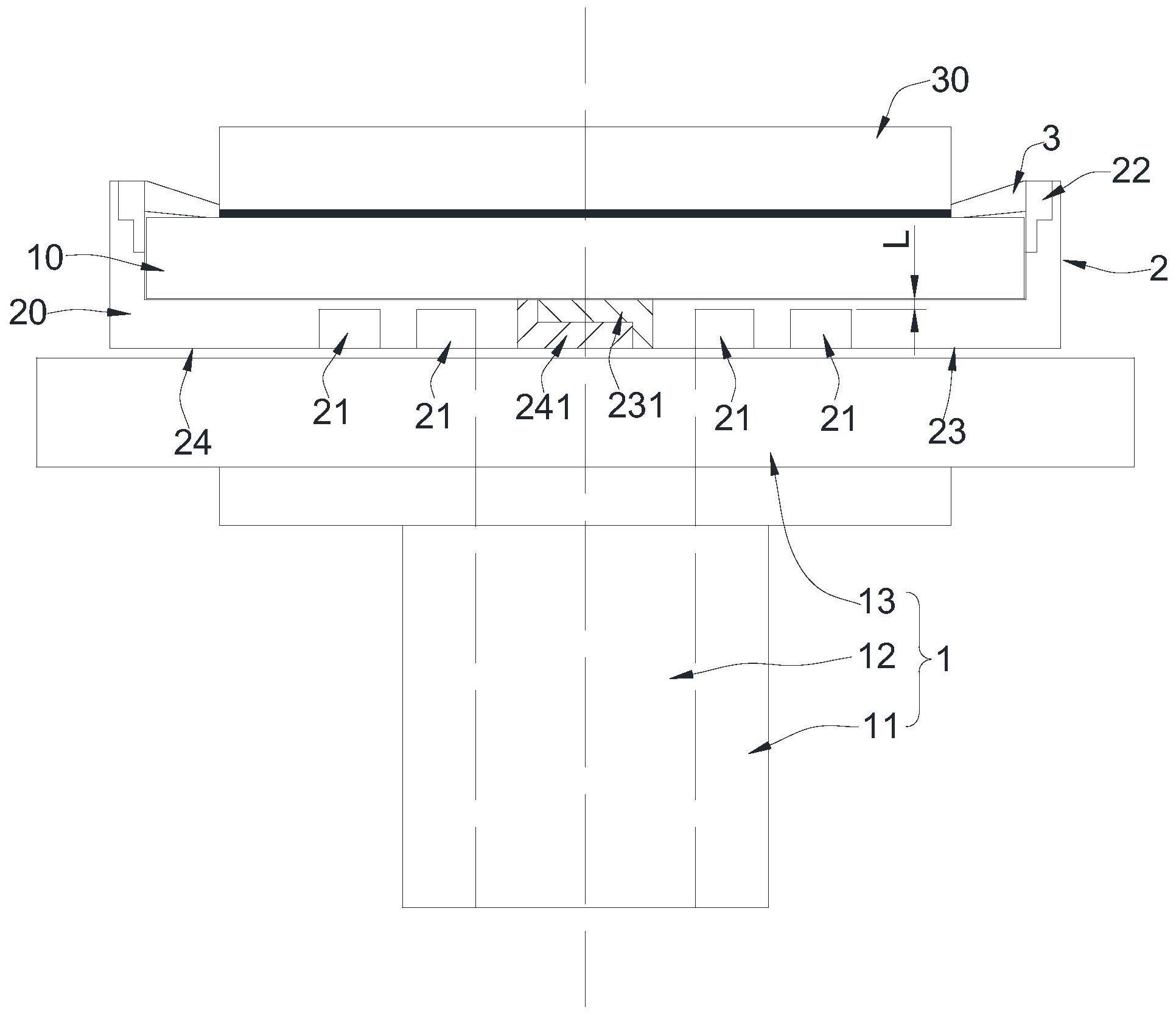

本发明的目的在于提供一种水胶贴合装置，此水胶贴合装置用于提高水胶平铺速 度，降低气泡产生的概率，同时，避免人工擦拭边缘溢出的水胶，并实现水胶的回收。 本发明的另一目的在于提供一种控制方法，用于控制水胶贴合装置工作，以此改 善液晶触控显示屏和OLED触控显示屏的水胶贴合工艺，提高贴合后产品的质量。 为达此目的，本发明采用以下技术方案： 提供一种水胶贴合装置，包括：驱动底座；夹具，连接于所述驱动底座，所述夹具上 用于放置产品，所述驱动底座能够驱动所述夹具旋转以将所述产品的贴合缝隙内的水胶均 匀平铺；真空吸嘴，设置于所述夹具上，且环设于所述产品的周向，所述真空吸嘴用于定位 所述夹具上的产品，并能够吸附所述贴合缝隙中外溢的水胶。 作为优选地，所述夹具的内部设置有真空腔，所述真空吸嘴连通于所述夹具的真 空腔。 作为优选地，还包括连接于所述真空腔的真空泵。 作为优选地，所述真空腔内设置有隔挡件，所述隔挡件用于阻挡所述水胶直接进 3 CN 111589659 A 说　明　书 2/6 页 入真空泵。 作为优选地，所述真空吸嘴位于所述产品的贴合缝隙处，所述真空吸嘴的开口覆 盖所述贴合缝隙。 作为优选地，所述水胶贴合装置还包括可拉伸接头，所述真空吸嘴连接于所述可 拉伸接头，所述可拉伸接头连接于所述夹具，所述可拉伸接头能够调整所述真空吸嘴沿所 述夹具的中心轴向的位置。 作为优选地，所述水胶贴合装置还包括UV光源，所述UV光源用于预固化所述产品 的贴合缝隙中均匀铺展的水胶。 作为优选地，所述水胶贴合装置还包括设置于产品上方并能够抵压于产品的压合 件。 本发明中还提供了一种水胶贴合控制方法，利用所述的水胶贴合装置，包括如下 步骤： S1、驱动底座驱动夹具旋转，产品的贴合缝隙中水胶在离心力作用下向外部均匀 扩散； S2、真空吸嘴吸附所述贴合缝隙中溢出的水胶。 作为优选地，步骤S1还包括：所述夹具开始旋转时，所述水胶贴合装置的真空泵打 开，所述夹具的真空腔内的压力低于外界压力。 作为优选地，在步骤S1和步骤S2进行的同时，还包括步骤S3：利用所述水胶贴合装 置的UV光源照射步骤S1中的所述贴合缝隙中的均匀平铺的水胶，使所述水胶预固化。 本发明的有益效果：本发明中的水胶贴合装置的驱动底座驱动夹具旋转，使位于 夹具上的产品的贴合缝隙内的水胶通过离心运动向四周均匀铺展。该方式取代了原有的贴 合后的静置放置待水胶自动平铺的方法，一方面能够增加贴合缝隙内的水胶的平铺速度， 能够使水胶平铺的更加均匀，另一方面，由于离心作用，水胶具有较强的流动性，能够推动 水胶内的空气从贴合缝隙中排除，减少水胶在铺展过程中的水胶内气泡的生成。 在夹具上环设产品的周向设置真空吸嘴，因真空吸嘴对产品的吸附抵压作用，当 产品放置在夹具上后，真空吸嘴对产品的周向的相互抵压作用，保证产品在夹具上定位，以 固定产品，夹具旋转过程中，产品不会被甩掉。贴合缝隙处渗透的水胶被真空吸嘴吸附，实 现水胶的回收，避免人为擦拭的工作。 附图说明 图1是现有技术中的显示器的正视图； 图2是现有技术中的显示器的俯视图； 图3是本发明的水胶贴合装置以及其上的产品的结构示意图； 图4是本发明的水胶贴合装置的结构示意图。 图1至图2中： 1’、显示屏；2’、盖板；3’、水胶； 图3至图4中： 10、显示屏；30、盖板； 1、驱动底座；11、底座；12、转动轴；13、支撑平台； 4 CN 111589659 A 说　明　书 3/6 页 2、夹具；20、真空腔；21、隔挡件；22、可拉伸接头；23、第一夹具；231、第一L型插接 部；24、第二夹具；241、第二L型插接部； 3、真空吸嘴。
