技术摘要：

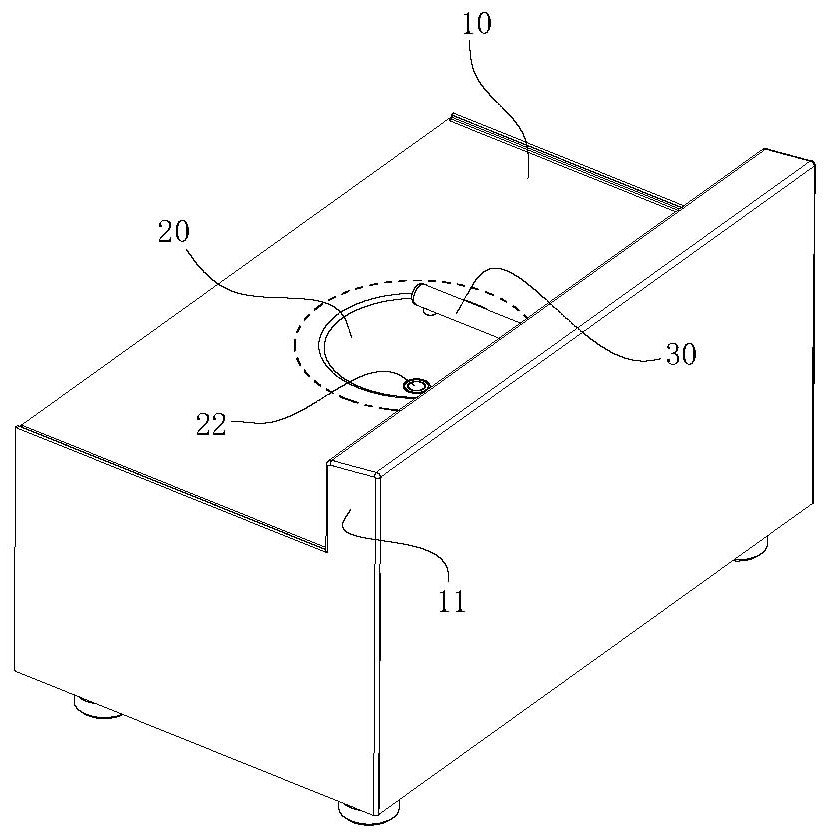

本发明涉及一种洗漱装饰一体式盥洗台，包括台面，所述台面上设置有可形变台盆，所述可形变台盆的上方位置设置有水龙头，所述可形变台盘的下方设置有拉伸机构，所述拉伸机构用于将可形变台盆向下拉伸成可使用的盆状结构，该盥洗台安装在适应的位置，实际使用时，可形变  全部
背景技术：
写字楼或者居家装修中，盥洗台是必备的洗漱设备。现有的盥洗台多为大理石、陶 瓷或者其他硬质的合成材料搭建而成，盥洗台上设置有水龙头，水龙头的下方设置有盥洗 盆，使用时，水龙头的水导出至盥洗盆内，从而方便进行洗漱，然而现有技术中的盥洗台功 能单一，只能起到单纯的洗漱功能，如若放置在起居室或者写字楼中，然而受限于住宅或者 写字楼的户型或者尺寸，如果装设现有技术中常规的盥洗台，对于整个装饰的风格产生较 大影响，并且现有技术中的盥洗台的盥洗盆直接显露在市内，盥洗台的盥洗盆水汽过大，很 容易滋生细菌或者真菌，对于办公区域或者居家环境造成较大影响。
技术实现要素：
本发明的目的是提供一种洗漱装饰一体式盥洗台，在使用时，能够充当盥洗台的 功能，当不使用时，盥洗台能够形成一个完成的台柜，避免细菌滋生，起到对整个环境装饰 的作用。 本发明采取的技术方案具体如下。 一种洗漱装饰一体式盥洗台，包括台面，所述台面上设置有可形变台盆，所述可形 变台盆的上方位置设置有水龙头，所述可形变台盘的下方设置有拉伸机构，所述拉伸机构 用于将可形变台盆向下拉伸成可使用的盆状结构。 本发明还存在以下特征： 所述拉伸机构设置在可形变台盘外侧盆面位置，所述拉伸机构向上驱动，并且使得可 形变台盆与台面形成一个完成的平面。 所述水龙头的旁侧设置有台面赶水机构，所述台面赶水机构用于将台面及可变形 胎盘上的水平赶出至集水装置内。 所述可形变台盆的底部位置设置有排水口，所述排水口内设置有塞体，所述塞体 处在最低位置时且与排水口构成一个平面，所述塞体上升至高位时，所述可形变台盆的排 水口（21）与塞体的内腔室连通。 所述拉伸机构向包括设置在可形变台盆下盘面的拉伸片，所述拉伸片呈等速螺旋 线状结构布置，所述拉伸片的一侧板面与可形变台盆下盘面贴合固定，拉伸机构驱动拉伸 片的一端竖直向上及向下移动； 所述可形变台盆所在的台面边沿设置有限位圈，所述拉伸片的最外圈边缘与台面边沿 连接，所述拉伸片的最外圈的板面与限位圈抵靠或分离。 所述可形变台盆的下盆面嵌入有加强片，所述加强片与拉伸片的延伸方向一致， 所述加强片上设置有连接卡板，所述连接卡板延伸至拉伸片的外侧盘面，所述加强片上设 置有顶紧栓，所述顶紧栓的端部与拉伸片的外侧盘面抵靠。 5 CN 111543876 A 说　明　书 2/9 页 所述加强片由内至外的螺旋方向与拉伸片由内之外的螺旋方向一致，所述加强片 及拉伸片复位时，所述加强片与拉伸片构成一个整板结构。 所述拉伸片的下板面水平悬伸有限位板，所述限位板呈现间断式结构设置在拉伸 片的下板面位置处，相邻限位板的板端上下布置且构成抵靠或分离配合。 所述加强片的下板面设置有限位卡槽，所述限位板卡置在限位卡槽内。 所述拉伸片靠近中心位置处的一端设置有第一拉伸片，所述加强片靠近中心位置 处的一端设置有第二拉伸片，所述第一拉伸片及第二拉伸片竖直向下延伸布置，所述第一 拉伸片及第二拉伸片分别与拉伸机构连接，拉伸机构驱动第一拉伸片及第二拉伸片竖直上 下移动。 所述第一拉伸片的一端设置有第一拉伸槽板，所述第二拉伸片的一端设置有第二 拉伸槽板，所述第一拉伸槽板及第二拉伸槽板平行且长度方向水平布置，所述拉伸机构包 括驱动辊，所述驱动辊设置在第一拉伸槽板及第二拉伸槽板之间，所述驱动辊与第一拉伸 槽板及第二拉伸槽板垂直布置，所述驱动辊的两端设置有驱动拨杆，所述驱动拨杆与驱动 辊垂直布置，所述驱动拨杆的杆端分别与第一拉伸槽板及第二拉伸槽板槽壁抵靠或分离。 所述驱动拨杆的杆端设置有滚轮，所述滚轮轮芯水平且与驱动辊平行布置，所述 滚轮的轮缘与分别与第一拉伸槽板及第二拉伸槽板上下两侧槽壁抵靠或分离。 所述驱动辊的一端设置有驱动蜗轮，所述驱动蜗轮与驱动蜗杆配合，所述驱动蜗 杆转动式设置在机架上，所述驱动蜗杆的一端与驱动电机的输出轴连接。。 所述驱动拨杆转动式设置在驱动辊的一端，所述驱动辊的一端套设有复位扭簧， 所述复位扭簧的两端分别与驱动辊的一端及驱动拨杆的一端连接套连接。 所述排水口内嵌入有排水管，所述塞体整体呈板状且两侧边沿设置有铰接杆，所 述铰接杆水平且与塞体长度方向垂直，所述铰接杆转动式设置在排水管的外壁位置，所述 铰接杆上套设有扭簧，所述扭簧使得塞体的板面处在水平状态且实施对排水管管口的封 堵，所述铰接杆的一端设置有拨动连杆，所述拨动连杆与铰接杆垂直布置，所述拨动连杆的 杆端设置有拨动绳线，拨动机构驱动拨动绳线竖直移动且连动拨动连杆摆动。 所述排水管的下方位置设置有导向槽轮，所述拨动绳线与导向槽轮抵靠，所述拨 动绳线的一端与驱动杆连接，所述驱动杆上设置有拨料杆，所述拨料杆上设置有拨动滚轮， 所述拨动滚轮与驱动条板抵靠，所述拨动滚轮沿着驱动条板向上移动使得塞体位于排水管 呈现两种状态，其一是：所述排水管处在最低端位置时，所述塞体与排水管的上端管口处在 打开状态，其二是：所述排水管向上移动时，所述塞体与排水管的上端管口处在打开状态， 直至所述排水管向上移动至最高位时，所述塞体与排水管的上端管口处在合闭状态。 所述水龙头的底座转动式设置在台面一侧的立面位置处，所述水龙头长度方向水 平延伸且延伸至可形变台盆上方位置，所述水龙头的底座转轴竖直且呈现两种状态，其一 为：水龙头旋转至立面位置处的卡槽内，其二为：水龙头悬伸至可形变台盆上方位置。 所述台面赶水机构包括赶水直杆，所述赶水直杆水平布置且与水龙头的底座同步 转动，所述赶水直杆与台面及可形变台盆上板面贴合。 所述水龙头的底座转动式设置在转轴上，所述转轴竖直布置，所述赶水直杆的一 端与转轴连接，转动机构驱动赶水直杆呈现180°的转动。 所述转轴上套设有压缩扭簧，所述压缩扭簧的两端分别与底座及转轴连接，所述 6 CN 111543876 A 说　明　书 3/9 页 压缩扭簧使得水龙头在常态下伸出至可形变台盆上方位置。 所述赶水直杆的一端设置有转盘，所述转盘转动式设置在转轴上，所述转盘上设 置有拨动凸柱，所述拨动凸柱偏心式设置在转盘的上盘面，所述底座上水平悬伸有连动凸 柱，所述拨动凸柱与连动凸柱抵靠或分离。 所述转盘的外圈设置有驱动齿圈，所述驱动齿圈与蜗杆配合，所述蜗杆的一端与 驱动电机的转轴连接。 所述卡槽的槽口处设置有盖板，所述盖板的上边缘铰接设置在卡槽的槽口位置， 所述盖板的铰接轴水平且与卡槽的长度方向平行布置，所述水龙头与盖板抵靠或分离。 所述立板与台面的结合位置设置有避让赶水直杆的避让开口，所述集水装置包括 设置在台面下方的接水槽，所述接水槽槽底倾斜布置且低端位置通过软管与排水装置连 通。 一种用于实现盥洗台洗漱及装饰功能切换的方法，所述用于实现盥洗台洗漱及装 饰功能切换的方法包括如下步骤： 第一步、在台面的中间位置设置可形变台盆，在台面一侧设置立板，在立板上安装水龙 头及台面赶水机构； 第二步、在可形变台盆的下方设置拉伸机构，使得拉伸机构的拉伸片及加强片分别沿 着可形变台面的下方呈现等速螺旋线的构造延伸布置； 第三步、在台面上设置控制模块，当需要使得盥洗台充当洗漱功能时，控制模块控制安 装水龙头转动至可形变台盆的上方位置，并且可形变台盆的排水口处在常开状态，实现对 可形变台盆内的水流快速排出； 第四步、当需要使得盥洗台充当装饰台柜功能时，控制模块使得安装水龙头旋转至立 板的卡槽内，以实现对水龙头的隐藏，并且台面赶水机构的赶水直杆转动，使得可形变台盆 及台面上的明水赶出至集水装置内，以实现对可形变台盆及台面上的明水导出，确保可形 变台盆及台面上表面的整洁、干燥。 本发明取得的技术效果为：该盥洗台安装在适应的位置，实际使用时，可形变台盆 通过拉伸机构的作用下，形成一个可容纳水的盆状结构，从而供用户使用，当使用完毕后， 拉伸机构复位，使得形变台盆与台面形成一个完成的平面，进而使得盥洗台形成一个完成 的柜体，起到装饰作用，不受限于盥洗台单独的洗漱作用，因此该盥洗台能够适配特殊需求 的装修风格使用，并且还可避免细菌滋生，造成活动空间的污染。 附图说明 图1和图2是洗漱装饰一体式盥洗台两种状态结构示意图； 图3是洗漱装饰一体式盥洗台另一种视角的结构示意图； 图4是洗漱装饰一体式盥洗台移出一部分外壳后的结构示意图； 图5、图6和图7是洗漱装饰一体式盥洗台三种状态的平面结构示意图； 图8和图9是洗漱装饰一体式盥洗台中的可形变台盆及拉伸机构的两种视角结构示意 图； 图10和图11是可形变台盆的两种视角结构示意图； 图12是可形变台盆由中间剖开后的结构示意图； 7 CN 111543876 A 说　明　书 4/9 页 图13和图14是可形变台盆下方的拉伸机构两种视角结构示意图； 图15和图16是水龙头与赶水机构的两种视角结构示意图； 图17是水龙头与赶水机构的左视图； 图18和图19是赶水机构的两种视角结构示意图。
