技术摘要：
本申请提供了一种电池盖板组件，包括下塑胶，所述下塑胶包括注液通道，所述注液通道设置在所述下塑胶的主体部分，被配置为将进入所述注液通道的电解液分散导出。注入电池内部的电解液有一个散布式的滴落，电解液可以在更多的位置滴落到电芯上，可以加快极片浸润电解液  全部
背景技术：
目前在现有政策及市场的推动下，对锂离子动力电池的需求日益增加，同时对锂 离子动力电池的量产效率提出了更高的要求。现有结构中电解液由注液孔注入电池内部， 电解液从单一通道进入电池后浸润电池极片。在使用现有的注液方法下对于较大型号的电 池而言，电解液从一处向其余方向扩散相对需要更加久的时间。另外电池负压注液时，如果 注液孔附近有堵塞的情况出现，将严重影响注液效率。 因此，有必要开发一电池盖板组件，提高极片的浸润速度，同时最大可能的减少堵 塞引起的注液效率低等问题。
技术实现要素：

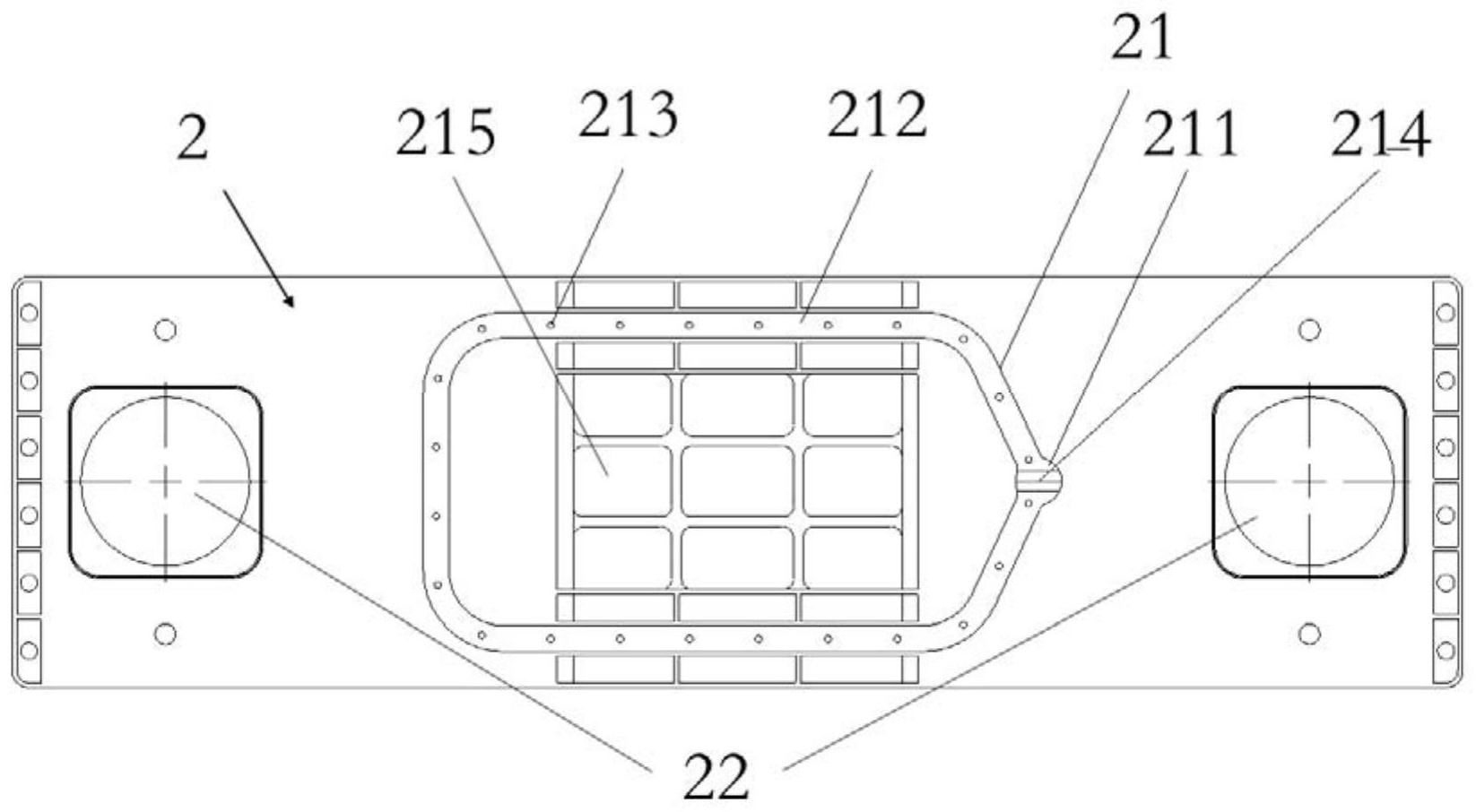

本申请要解决的技术问题是现有的电池极片电解液浸润速度慢，注液孔堵塞时引 起的注液效率低等问题。 为解决上述技术问题，本申请公开了一种电池盖板组件，包括：下塑胶，所述下塑 胶包括注液通道，所述注液通道设置在所述下塑胶的主体部分，被配置为将进入所述注液 通道的液体分散导出。 可选的，所述注液通道包括： 至少一个进液口； 至少一个传输通道，所述至少一个传输通道与所述至少一个进液口贯通； 一个以上导出口，所述一个以上导出口与所述传输通道中的至少一个贯通，被配 置为导出液体。 可选的，所述盖板组件还包括： 顶盖板，所述顶盖板可装配至所述下塑胶上，且所述顶盖板上包括注液口，所述注 液口的位置与所述进液口的位置对应。 可选的，所述注液通道还包括至少一个导流装置，所述导流装置设置在所述进液 口中，将进入所述进液口的溶液导入所述传输通道。 可选的，所述传输通道为设置在所述下塑胶主体部分的凹槽。 可选的，所述传输通道为设置在所述下塑胶主体部分的空心管。 可选的，所述传输通道包括方形，半圆形，椭圆形，条形中的任意一种或者多种。 可选的，所述一个以上导出口均匀分布在所述传输通道上。 可选的，所述一个以上导出口截面为圆形，椭圆形，三角形，多边形中的任意一种 或者多种。 可选的，所述下塑胶还包括两个极耳凹槽，所述两个极耳凹槽分别设置在所述下 塑胶的两侧，所述注液通道设置在所述两个极耳凹槽之间。 3 CN 111599951 A 说　明　书 2/5 页 由以上技术方案可知，本申请提供的一种电池盖板组件通过在所述下塑胶增设注 液通道，使得电解液散布式的注入电池内部，使电解液在电芯中的位置分布更加均匀，可以 加快极片浸润电解液的速度，从而提升了电池制作过程的效率，为电池的生产节省了时间。 所述下塑胶一个以上导出口，所以负压注液过程中，即使个别导出口发生了堵塞，也不会影 响注液的正常进行，极大的提高了注液的效率。 附图说明 为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1为本申请实施例的电池盖板组件的分解结构示意图； 图2为本申请实施例的电池盖板组件结构示意图； 图3为本申请实施例的电池盖板组件下塑胶平面结构示意图； 图4为本申请一些实施例的注液通道结构示意图； 图5为本申请实施例的电池盖板组件导流装置结构示意图。
