技术摘要：
本发明公开了一种用于多规格印制板同时清洗的夹持工装，包括箱体和多个用于夹持印制板的夹持组件，所述箱体沿左右方向设置，其内部中空且上端开口，且其底壁和侧壁上均均布有多个出水孔，多个所述夹持组件左右间隔的可拆卸的设置在所述箱体内，所述夹持组件沿前后方向  全部
背景技术：
印制板在焊接过后表面残留的助焊剂和松香等会影响印制板质量需要清洗。清洗 机的工作方法为上下喷头旋转喷出清洗剂冲洗印制板，对于中小尺寸印制板由于尺寸小质 量小在水流冲刷下会发生跳动和磕碰等问题，严重影响印制板清洗后合格率。在印制板品 种多样、多尺寸规格、批次小的应用场景下对每一种规格印制板单独设计限位的夹持工装 耗时大、成本高，生产效率低。
技术实现要素：

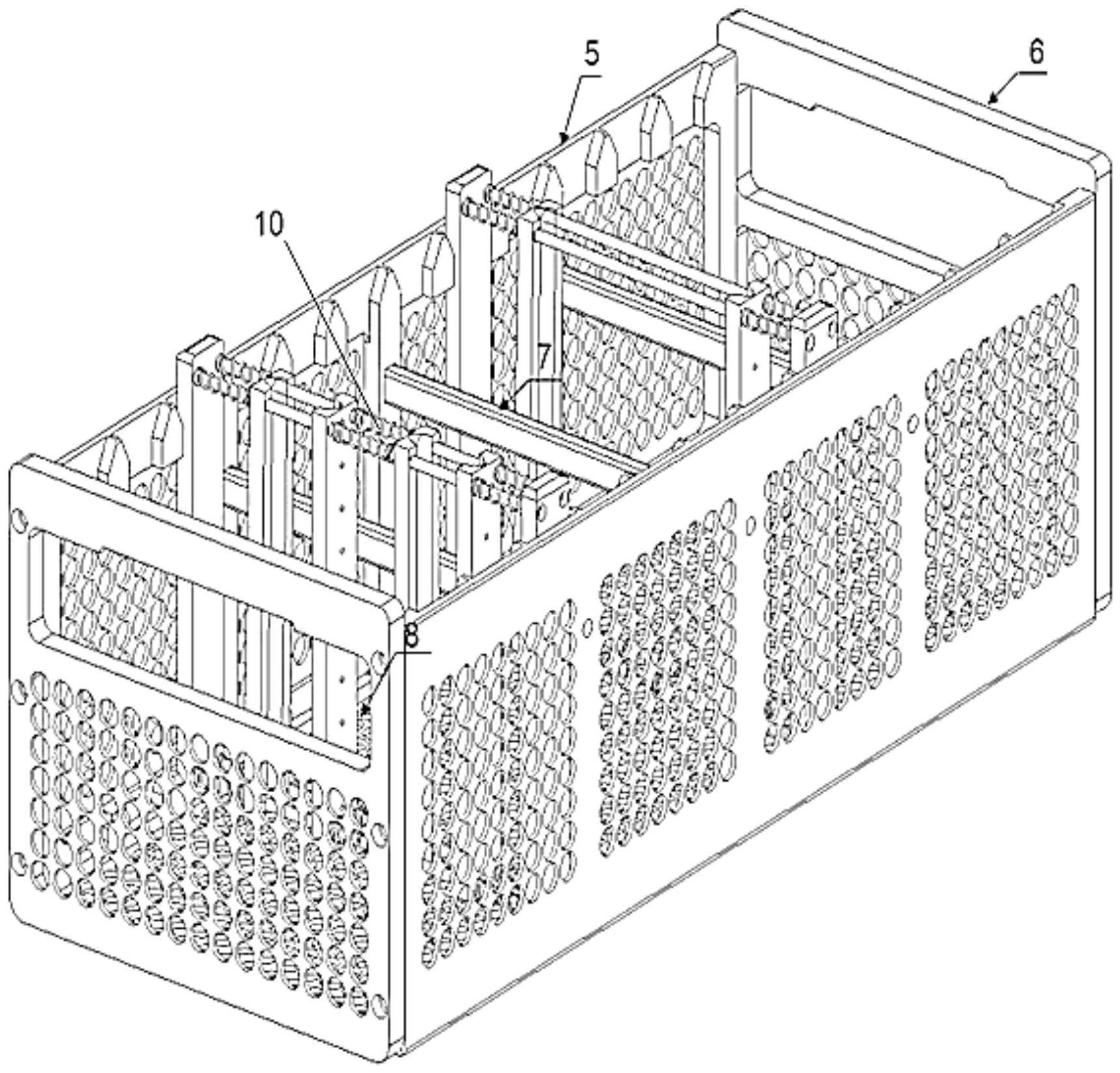

本发明的目的是提供一种可同时清洗不同规格的印制板的夹持工装。 为了实现根据本发明的这些目的和其它优点，提供了一种用于多规格印制板同时 清洗的夹持工装，包括箱体和多个用于夹持印制板的夹持组件，所述箱体沿左右方向设置， 其内部中空且上端开口，且其底壁和侧壁上分别均布有多个出水孔，多个所述夹持组件左 右间隔的可拆卸的设置在所述箱体内，所述夹持组件沿前后方向设置，其前后两端均与所 述箱体的内壁可拆卸的连接。 优选的是，所述的一种用于多规格印制板同时清洗的夹持工装中，所述夹持组件 包括两块端板、两块夹持板、导轨组件和两组弹性组件，所述端板均竖直设置，两块所述端 板前后间隔设置，其分别与所述箱体的内壁可拆卸的连接，两块所述夹持板前后间隔的设 置在两块所述端板之间，其相互靠近的一端的中部竖直设有一通槽，所述夹持板均竖直且 可前后滑动的设置，其上下两端均与所述导轨组件滑动连接，所述夹持板和靠近其的所述 端板之间均设有一组所述弹性组件，所述弹性组件沿前后方向压缩或拉伸。 优选的是，所述的一种用于多规格印制板同时清洗的夹持工装中，所述导轨组件 包括均沿前后方向设置的两根上导杆和两根下导杆，两条所述上导杆左右间隔的设置两块 所述端板之间，且其两端分别与两块所述端板相互靠近的一侧的上端连接，两条所述下导 杆左右间隔的设置两块所述端板之间，且其两端分别与两块所述端板相互靠近的一侧的下 端连接，所述夹持板的上端和下端分别设有与两根所述上导杆和两根所述下导杆一一对应 的四个通孔，所述上导杆和两下导杆分别穿过对应的所述导杆。 优选的是，所述的一种用于多规格印制板同时清洗的夹持工装中，所述弹性组件 为与两根所述上导杆和两根所述下导杆一一对应的四个第一弹簧，所述第一弹簧均套设在 对应的上导杆或下导杆上，其两端分别与对应的所述端板和夹持板连接。 优选的是，所述的一种用于多规格印制板同时清洗的夹持工装中，所述弹性组件 还包括四个第二弹簧，四个所述第二弹簧分别套设在两根所述上导杆和两根所述下导杆 上，并位于两块夹持板之间，所述第二弹簧的两端分别与两块所述夹持板连接。 4 CN 111556658 A 说　明　书 2/4 页 优选的是，所述的一种用于多规格印制板同时清洗的夹持工装中，所述箱体的前 侧内侧壁上沿左右方向均布有个前限位块，其后侧内侧壁上沿左右方向均布与所述前限位 块数量相等且一一对应的后限位块，所述前限位块和对应的所述后限位块前后相对设置， 所述端板可上下滑动的嵌设在任意相邻的两个所述前限位块之间或任意相邻的两个所述 后限位块之间。 优选的是，所述的一种用于多规格印制板同时清洗的夹持工装中，所述箱体由底 板、两块沿左右方向竖直设置的第一板体和两块沿前后方向竖直设置的第二板体拼接而 成，所述底板水平设置，两块所述第一板体前后间隔设置，其下端分别与所述底板上端的前 后两端连接固定，两块所述第二板体左右间隔设置，其下端分别与所述底板上端的左右两 端连接固定，其前后两端分别与两块所述第一板体连接固定。 优选的是，所述的一种用于多规格印制板同时清洗的夹持工装中，还包括多块左 右间隔设置在所述箱体内部的肋板，所述肋板沿前后方向设置，其两端分别与两块所述第 一板体连接。 优选的是，所述的一种用于多规格印制板同时清洗的夹持工装中，所述第二板体 上均开有方形缺口。 本发明的夹持工装包括多个夹持组件，夹持组件可夹持各种规格的印制板，从而 可以同时对多块不同尺寸的夹持板同时进行清洗，解决中小尺寸印制板多品种、多尺寸规 格、批次小的应用场景下清洗合格率低、生产效率低的问题。 本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本 发明的研究和实践而为本领域的技术人员所理解。 附图说明 图1为本发明所述的侧夹持工装的结构示意图； 图2为本发明所述的夹持组件的结构示意图。
