技术摘要：
本发明公开了一种封头管道专用的焊接夹具，包括底板、框座、盖板、左夹爪组件、右夹爪组件、压板组件和提升架，该封头管道专用的焊接夹具，在下压压块后矩形板带动轴承架向上移动，左支杆和右支杆在转轴的作用下使其外侧带动杆体向下拉动，杆体带动齿条向下移动使齿轮  全部
背景技术：
管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒 的流体的装置，在管道进行安装时，管道的长度不足通过利用两段或多段管道相焊接，以保 证管道的长度满足使用需求；在管道的焊接过程中为保证焊接的完整性、美观性，在管道焊 接时通常利用夹具对管道进行夹持。 由于管道呈圆形，管道焊接夹具在夹紧管道焊接时，需松开管道将其进行旋转，以 使管道顺利进行焊接，现有技术的焊接夹具不便对管道进行快速夹持，在使用时影响管道 的焊接效率。
技术实现要素：

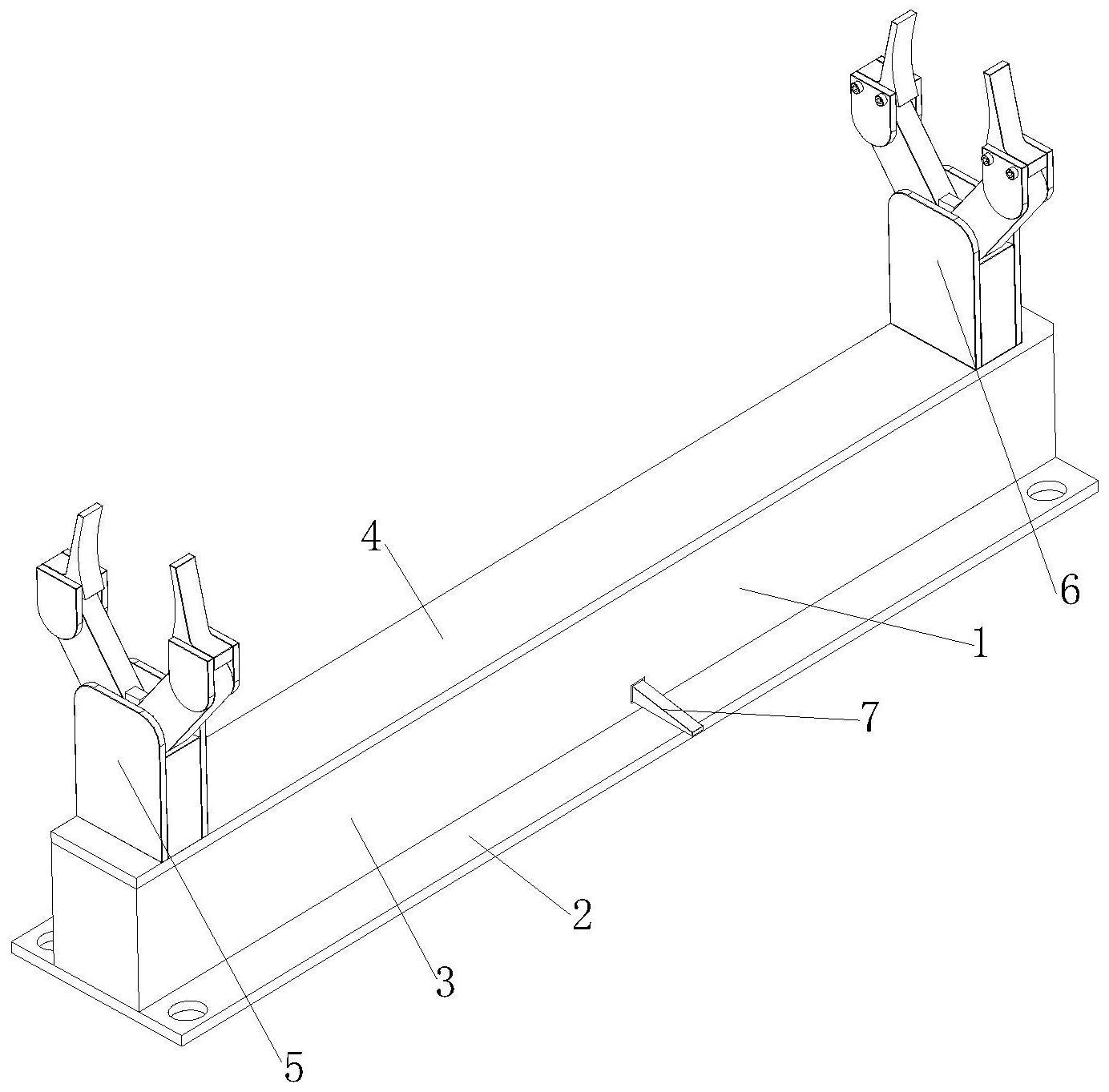

因此，为了解决上述不足，本发明在此提供一种封头管道专用的焊接夹具。 本发明是这样实现的，构造一种封头管道专用的焊接夹具，该装置包括夹具主体， 所述夹具主体包括底板、框座、盖板、左夹爪组件、右夹爪组件、压板组件和提升架，所述底 板顶部中侧一体成型有框座，所述框座顶部四端通过螺栓与盖板相固定，所述盖板顶部左 右两侧与左夹爪组件和右夹爪组件相连接，所述左夹爪组件和右夹爪组件均贯穿盖板内侧 并与提升架转动配合，所述提升架底部与压板组件相抵接，所述压板组件贯穿设置于框座 前部中侧。 优选的，所述左夹爪组件和右夹爪组件的结构、大小均相同，并且左夹爪组件和右 夹爪组件在盖板中部左右对称。 优选的，所述左夹爪组件包括外框架、动力杆、护片、夹臂和夹持头，所述外框架底 部与盖板相固定，所述外框架底部贯穿设置有动力杆，所述外框架前后两侧均嵌有护片，所 述外框架内部顶侧转动连接有夹臂，所述夹臂顶部与夹持头相固定。 优选的，所述动力杆包括杆体、压缩弹簧、垫板和连接头，所述杆体底部与垫板相 固定，所述垫板顶部固定有压缩弹簧，并且压缩弹簧包裹于杆体外侧，所述垫板底部一体成 型有连接头，所述杆体顶部贯穿外框架底侧并与夹臂相固定。 优选的，所述夹臂包括立杆、齿轮和齿条，所述立杆背部底侧固定有齿轮，所述齿 轮内侧与齿条相啮合，所述齿条后侧与外框架上下滑动配合，并且齿条底部与杆体相固定。 优选的，所述立杆和齿轮均设置有两个，并且两个立杆和齿轮在外框架内侧前后 对称分布。 优选的，所述外框架内部中侧固定有限位套，并且杆体顶部贯穿限位套内侧且与 其上下滑动配合。 优选的，所述夹持头共设置有两个，并且两个夹持头分别固定于两个立杆顶部，所 述夹持头包括前夹块、后夹块、弧形夹块和紧固螺栓，所述前夹块顶部通过紧固螺栓与弧形 4 CN 111545987 A 说　明　书 2/4 页 夹块相固定，所述弧形夹块后部顶侧与后夹块相焊接，所述前夹块和后夹块分别固定于立 杆左右两侧。 优选的，所述压板组件包括压块、矩形板和小弹簧，所述压块后侧底部一体成型有 矩形板，所述矩形板底部通过小弹簧与框座弹性抵接，所述压块左右两侧与框座前部中侧 转动连接，所述矩形板顶部与提升架相抵接。 优选的，所述提升架包括左支杆、右支杆和轴承架，所述左支杆右侧端部转动连接 有右支杆，所述左支杆左侧端部与连接头相连接，所述左支杆和右支杆转动连接于轴承架 顶部中侧，所述轴承架后侧中部与框座上下滑动配合，所述轴承架底部与矩形板相抵接。 优选的，所述左支杆和右支杆中部均设置有转轴，并且其均通过转轴与框座转动 连接。 优选的，所述左支杆和右支杆使用的材料均为钨钢。 优选的，所述弧形夹块使用的材料为不锈钢。 本发明具有如下优点：本发明通过改进在此提供一种封头管道专用的焊接夹具， 与同类型设备相比，具有如下改进： 优点1：本发明所述一种封头管道专用的焊接夹具，在下压压块后矩形板带动轴承 架向上移动，左支杆和右支杆在转轴的作用下使其外侧带动杆体向下拉动，杆体带动齿条 向下移动使齿轮旋转，在齿轮的转动下，杆体带动两个弧形夹块相互靠近，从而将管道快速 固定，在需要转动管道时松开压块，小弹簧和压缩弹簧进行复位，使两个弧形夹块相互分 离，解决了现有技术的焊接夹具不便对管道进行快速夹持，在使用时影响管道焊接效率的 问题。 优点2：本发明所述一种封头管道专用的焊接夹具，左夹爪组件和右夹爪组件的结 构、大小均相同，并且左夹爪组件和右夹爪组件在盖板中部左右对称，保证夹持管道的稳定 性，立杆和齿轮均设置有两个，并且两个立杆和齿轮在外框架内侧前后对称分布，有利于两 个立杆相互靠近或分离，外框架内部中侧固定有限位套，并且杆体顶部贯穿限位套内侧且 与其上下滑动配合，杆体通过限位套进行限位，防止跑偏。 附图说明 图1是本发明结构示意图； 图2是本发明左夹爪组件的结构示意图； 图3是本发明外框架内部的结构示意图； 图4是本发明齿轮和齿条连接的结构示意图； 图5是本发明夹持头的结构示意图； 图6是本发明压板组件的结构示意图； 图7是本发明框座内部的结构示意图； 图8是本发明图7中A处的局部结构放大图。 其中：夹具主体-1、底板-2、框座-3、盖板-4、左夹爪组件-5、右夹爪组件-6、压板组 件-7、提升架-8、外框架-51、动力杆-52、护片-53、夹臂-54、夹持头-55、压块-71、矩形板- 72、小弹簧-73、左支杆-81、右支杆-82、轴承架-83、限位套-511、杆体-521、压缩弹簧-522、 垫板-523、连接头-524、立杆-541、齿轮-542、齿条-543、前夹块-551、后夹块-552、弧形夹 5 CN 111545987 A 说　明　书 3/4 页 块-553、紧固螺栓-554。
