技术摘要：

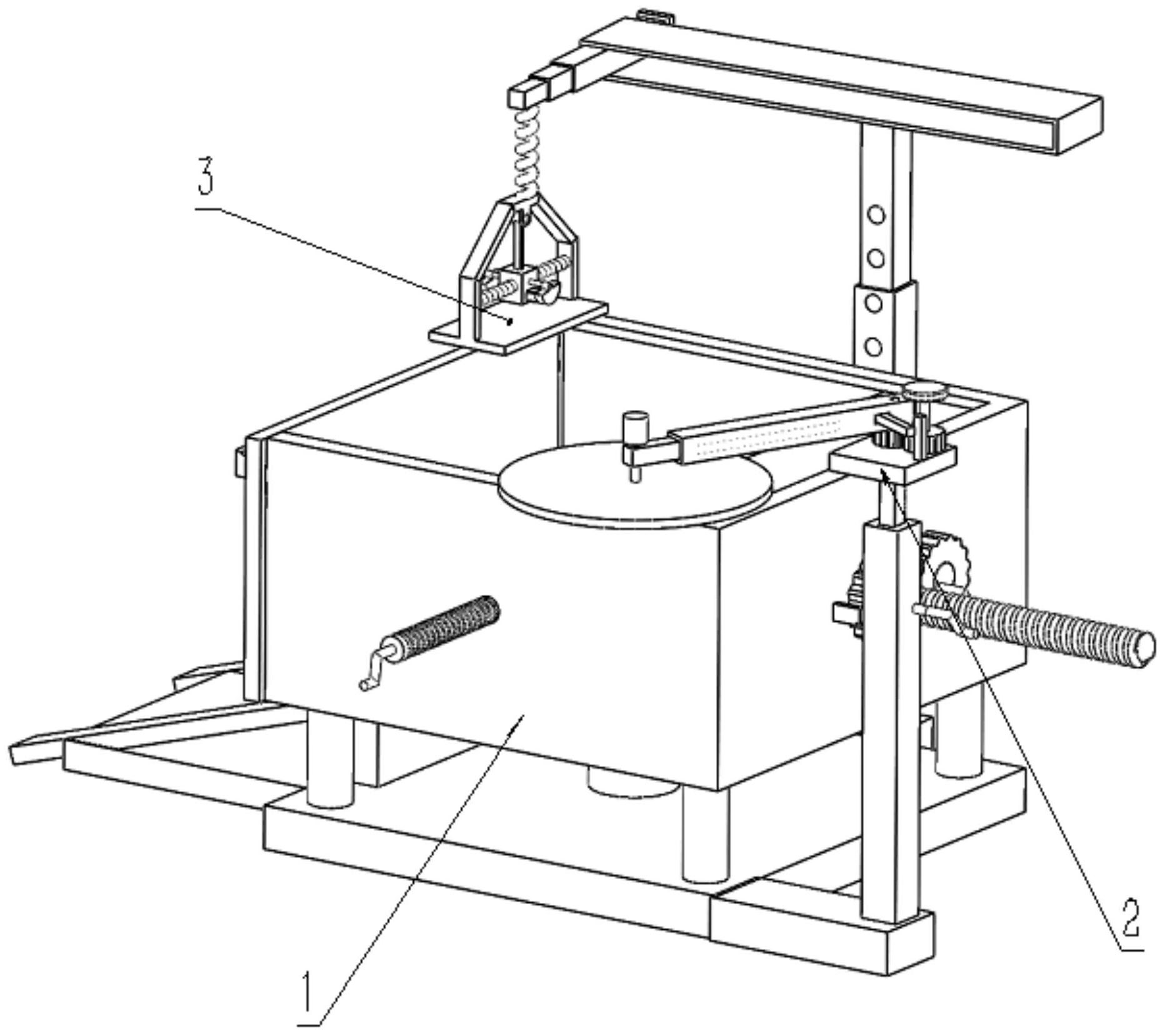

一种构件设备，包括模具装置、打磨装置和震动装置，所述模具装置包括箱体，箱体底部的一端铰接有第一连臂，第一连臂与第二连臂铰接，第二连臂与挡门铰接，箱体上端边部设有凸台，凸台的表面为斜面，斜面上设有半圆形凹槽，挡门与凸台对应的位置设有方形通槽，方形通槽  全部
背景技术：
例如申请号201710199238.5的一种桥梁设备，包括底板、固定模型架、滑行模型架 以及浇灌头，所述底板底部的四个角上分别设置有支撑脚，所述支撑脚与所述底板固定连 接且倾斜的向外张开设置，所述滑行模型架左右两侧分别设置有两个左方形导槽和两个右 方形导槽，两个左方形导槽和两个右方形导槽中分别滑行安装有左导杆和右导杆，所述滑 行模型架下端左右相称固定设置有左固连臂和右固连臂，所述左固连臂和右固连臂下端固 定设置有联合臂，所述固定模型架上端中点处设置有接连槽，所述浇灌头安装在所述接连 槽中。该发明不具有打磨和捣固功能，不能将其中气泡排出，影响构件质量。
技术实现要素：
本发明的目的是提供一种构件设备，具有构件成形后方便移出、构件表面打磨和 对混凝土捣固的优点。 本发明的目的通过以下技术方案来实现：一种构件设备，包括模具装置、打磨装置 和震动装置，所述模具装置包括箱体，箱体底部的一端铰接有第一连臂，第一连臂与第二连 臂铰接，第二连臂与挡门铰接，箱体上端边部设有凸台，凸台的表面为斜面，斜面上设有半 圆形凹槽，挡门与凸台对应的位置设有方形通槽，方形通槽内的上端设有圆形卡柱，箱体与 挡门对应的内壁上设有第一凹槽，第一凹槽内设有第一推板，第一凹槽内设有螺纹孔，螺纹 孔内设有第一丝杠，第一丝杠的一端与第一推板连接，第一丝杠的另一端延伸到箱体的外 侧与被动齿轮上的内螺纹孔连接，被动齿轮与主动齿轮啮合，箱体两侧相对应的内壁上均 设有第二凹槽，第二凹槽内设有第二推板，第二凹槽内设有螺纹孔，螺纹孔内设有第二丝 杠，第二丝杠的一端与第二推板连接，第二丝杠的另一端延伸到箱体的外侧与第一手柄连 接，箱体内的底端设有第三凹槽，第三凹槽内设有第三推板，第三凹槽内设有通孔，通孔内 设有顶柱，顶柱的一端与第三推板连接，顶柱的另一端与液压缸连接。 所述箱体与挡门相对应的位置均设有磁铁条，箱体通过支撑柱与底板连接，底板 的一端设有支撑板。 所述打磨装置包括纵向设置的方钢管，方钢管内设有方钢，方钢的侧壁上纵向设 置有齿条，方钢管上设有安装口，安装口内设有方钢齿轮，方钢齿轮与第二手柄连接，方钢 的顶端设有底座，底座上设有底座主动齿轮，底座主动齿轮与第三手柄连接，底座主动齿轮 与底座被动齿轮啮合，底座被动齿轮上设有底座方钢管，底座方钢管内设有底座方钢，底座 方钢的一端设有沟槽，底座方钢的另一端设有底座电机，底座电机的输出轴上设有打磨片， 底座方钢管上设有矩形安装口，矩形安装口内通过轴与档条连接，档条的一端设有与沟槽 相配合的挂钩，档条的另一端与档柱活动连接，底座方钢管内设有矩形滑槽，矩形滑槽内设 有连接板，连接板的一端与弹簧连接，连接板的另一端与底座方钢连接。 4 CN 111590728 A 说　明　书 2/5 页 所述震动装置包括震动方钢管，震动方钢管内设有震动方钢，震动方钢的顶端设 有矩形固定座，矩形固定座上设有通腔，通腔内设有可伸缩的悬臂梁，悬臂梁的端头通过吊 簧与吊架连接，吊架的底端设有压平板，还包括吊柱，吊柱的上端与吊架铰接，吊柱的下端 与齿轮箱连接，齿轮箱的两侧通过拉簧与吊架连接，齿轮箱内通过轴杆与吊架被动齿轮连 接，轴杆的两端延伸到齿轮箱的外侧与配重块连接，还包括吊架电机，吊架电机的输出轴延 伸到齿轮箱内与吊架主动齿轮连接。 所述配重块为半圆形，震动方钢管与震动方钢相对应的位置均设有销孔，销孔内 设有销钉。 本发明的有益效果为：通过调整两侧第二推板之间的距离，便于浇筑成不同尺寸 的构件，第一丝杠与第一推板的配合将构件在箱体内推出，避免使用勾件等其它辅助工具 将构件拉出，液压缸的设计将构件高度提升，便于打磨片的打磨，第一连臂与第二连臂的配 合使挡门可以上下活动的同时，可使档门倾斜，便于构件的滑落，圆形卡柱设置在半圆形凹 槽内可使档门与箱体固定，半圆形凹槽设置在凸台表面的斜面上，通过构件的推挤圆形卡 柱容易在半圆形凹槽内滑出，档条与档柱接触，使挂钩与沟槽分离，通过弹簧将底座方钢向 底座方钢管外延伸，打磨片继续对构件进行打磨，增加打磨范围。可伸缩的悬臂梁直线延伸 和沿着矩形固定座长度方向移动，可使压平板横向和纵向移动对箱体内的混凝土无死角的 进行捣固，将其中气泡排出，使混凝土密实结合，以提高其强度，保证构件质量。 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 图1是本发明整体结构示意图一； 图2是本发明整体结构示意图二； 图3是本发明模具装置的结构示意图； 图4是本发明第一推板与第一丝杠的连接结构示意图； 图5是本发明顶柱与液压缸的连接结构示意图； 图6是本发明第二凹槽与第二推板的连接结构示意图； 图7是本发明第一凹槽与第一推板的连接结构示意图； 图8是本发明箱体与挡门的连接结构示意图； 图9是本发明凸台与半圆形凹槽的连接结构示意图； 图10是本发明打磨装置的结构示意图； 图11是本发明档条与档柱的连接结构示意图； 图12是本发明底座方钢管与底座方钢的剖视结构示意图； 图13是本发明震动装置的结构示意图； 图14是本发明齿轮箱与配重块的连接结构示意图； 图15是本发明齿轮箱内部的连接结构示意图； 图中：1-模具装置；1-1箱体；1-2第一连臂；1-3第二连臂；1-4挡门；1-5凸台；1-6半 圆形凹槽；1-7方形通槽；1-8圆形卡柱；1-9第一凹槽；1-10第一推板；1-11第一丝杠；1-12被 动齿轮；1-13主动齿轮；1-14第二凹槽；1-15第二推板；1-16第二丝杠；1-17第一手柄；1-18 第三凹槽；1-19第三推板；1-20顶柱；1-21液压缸；1-22磁铁条；1-23底板；1-24支撑板；2-打 5 CN 111590728 A 说　明　书 3/5 页 磨装置；2-1方钢管；2-2方钢；2-3齿条；2-4安装口；2-5方钢齿轮；2-6第二手柄；2-7底座；2- 8底座主动齿轮；2-9第三手柄；2-10底座被动齿轮；2-11底座方钢管；2-12底座方钢；2-13沟 槽；2-14底座电机；2-15打磨片；2-16矩形安装口；2-17档条；2-18挂钩；2-19档柱；2-20矩形 滑槽；2-21连接板；2-22弹簧；3-震动装置；3-1震动方钢管；3-2震动方钢；3-3矩形固定座； 3-4通腔；3-5悬臂梁；3-6吊簧；3-7吊架；3-8压平板；3-9吊柱；3-10齿轮箱；3-11拉簧；3-12 轴杆；3-13吊架被动齿轮；3-14配重块；3-15吊架电机；3-16吊架主动齿轮；3-17销孔。
