技术摘要：
本发明涉及蔬菜种植领域，特别是涉及一种有机蔬菜种植装置，包括主架机构、传动机构、气泵、分架机构、种箱机构、播种机构、种粒托载机构、种粒调整机构、搅拌机构和轴心机构，多个分架机构均固定连接在主架机构上，多个分架机构上均固定连接有种箱机构，多个种箱机构  全部
背景技术：
随着现代人对食品安全的要求越来越高，无污染、无化肥农药残留的有机蔬菜受 到更多市民喜爱，有机蔬菜的种植讲究的是安全、自然的生产方式，可以很好地促进和维持 生态平衡，有机蔬菜无化学残留，口感佳；目前，蔬菜在种植时，多采用蔬菜播种机进行精播 种植，以保证相邻任意两株蔬菜的间距相同，以便于蔬菜具有良好的生长空间，但是蔬菜播 种机在播种时，种子从播种机上自然掉落后，会发生滚动，无法保证相邻任意两株蔬菜的间 距相同，不利于蔬菜生长。
技术实现要素：

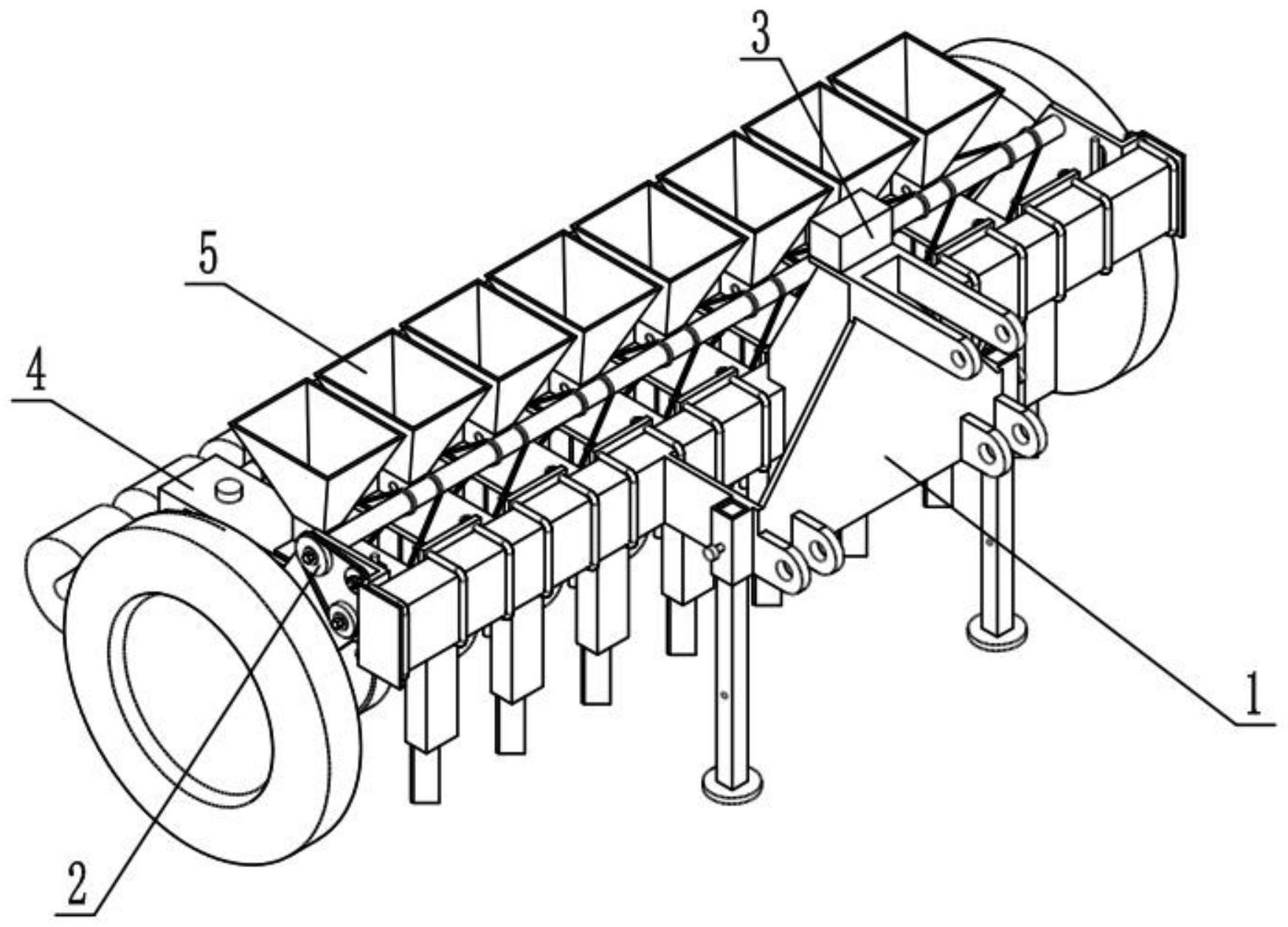

本发明的目的是提供一种有机蔬菜种植装置，可以极大的避免种子落地后发生滚 动，以便于蔬菜良好生长。 本发明的目的通过以下技术方案来实现： 一种有机蔬菜种植装置，包括主架机构、传动机构、气泵、分架机构、种箱机构、播 种机构、种粒托载机构、种粒调整机构、搅拌机构和轴心机构，所述的传动机构连接在主架 机构上，所述的气泵固定连接在主架机构上，所述的分架机构设有多个，多个分架机构均固 定连接在主架机构上，多个分架机构上均固定连接有种箱机构，多个种箱机构内均转动连 接有播种机构，每个播种机构内均滑动连接有多个种粒托载机构，多个播种机构上均转动 连接有种粒调整机构，每个种粒调整机构均与多个种粒托载机构滑动连接，多个种箱机构 内均转动连接有搅拌机构，所述的轴心机构设有多个，多个轴心机构分别转动连接在播种 机构内，多个轴心机构分别与多个分架机构固定连接，多个轴心机构均与主架机构转动连 接，多个轴心机构均与气泵连通，多个播种机构和多个搅拌机构均与传动机构传动连接； 所述的主架机构包括主梁、侧板、移动轮、支腿、牵引架、张紧滑架、限位螺栓和移 动轮轴，牵引架固定连接在主梁的中部，主梁的两端均固定连接有侧板，移动轮轴转动连接 在两个侧板上，移动轮轴的两端均固定连接有移动轮，张紧滑架固定连接在位于右端的侧 板上，支腿设有两个，两个支腿分别滑动连接在牵引架的两端，限位螺栓设有两个，两个限 位螺栓分别与两个支腿滑动连接且与牵引架通过螺纹固定连接，气泵固定连接在牵引架 上； 所述的传动机构包括传动轴、传动链轮Ⅰ、固定螺栓Ⅰ、传动链轮Ⅱ、固定螺栓Ⅱ、传 动轮轴、弹簧、张紧轮和张紧轮座，传动轴转动连接在两个侧板上，传动链轮Ⅰ通过固定螺栓 Ⅰ固定连接在传动轴的右端，传动轮轴转动连接在位于右端的侧板上，传动链轮Ⅱ通过固定 螺栓Ⅱ固定连接在传动轮轴的右端，弹簧套设在张紧滑架上，张紧轮转动连接在张紧轮座 上，张紧轮座滑动连接在张紧滑架上，弹簧顶紧张紧轮座，张紧轮座与位于右端的侧板滑动 连接，传动链轮Ⅰ、传动链轮Ⅱ与张紧轮通过链传动连接，传动轮轴与移动轮轴链传动连接； 4 CN 111567191 A 说　明　书 2/7 页 所述的分架机构包括主板、连接板、U型螺栓组、开沟调节螺杆、开沟滑管、开沟架、 覆土滑管、覆土架、覆土调节螺杆、压轮架和压轮，连接板固定连接在主板的前端，连接板通 过两个U型螺栓组固定连接在主梁上，开沟滑管和覆土滑管均固定连接在主板的下端面，开 沟滑管位于覆土滑管的正前方，开沟架滑动连接在开沟滑管内，覆土架滑动连接在覆土滑 管内，开沟调节螺杆和覆土调节螺杆均与主板转动连接，开沟调节螺杆和开沟架通过螺纹 传动连接，覆土调节螺杆与覆土架通过螺纹传动连接，压轮架转动连接在主板的后端，压轮 转动连接在压轮架的后端； 所述的种箱机构包括种箱、漏种管、圆环和种粒喷射管，漏种管固定连接在种箱的 下端，漏种管的下端固定连接有圆环，圆环的下端固定连接有种粒喷射管，漏种管穿过主板 且固定连接，圆环位于开沟滑管和覆土滑管之间； 所述的播种机构包括播种盘、滑孔、长孔、固定管、插孔和播种齿轮，播种盘的中部 周向均匀设有多个滑孔，播种盘的左侧面周向均匀设有多个长孔，多个长孔与多个滑孔分 别连通，固定管固定连接在播种盘的左侧，播种齿轮固定连接在固定管的左端，固定管上贯 穿设有两个插孔，播种盘转动连接在圆环内，播种齿轮与传动轴传动连接； 所述的种粒托载机构包括滑柱、托槽、小气孔和控制杆，滑柱的中心设有小气孔， 滑柱的上端设有托槽，控制杆固定连接在滑柱的侧端，种粒托载机构设有多个，多个滑柱分 别滑动连接在多个滑孔内，多个控制杆分别滑动连接在多个长孔内； 所述的种粒调整机构包括调整板、调整长孔、蜗轮、调整蜗杆、蜗杆安装板、插板和 螺栓，调整板上周向均匀设有多个调整长孔，调整板固定连接在蜗轮的一端，蜗轮转动连接 在固定管上，多个调整长孔分别与多个控制杆滑动连接，调整蜗杆与蜗轮啮合传动连接，调 整蜗杆转动连接在蜗杆安装板上，蜗杆安装板的下端固定连接有两个插板，两个插板分别 插入两个插孔内，螺栓设有两个，两个螺栓分别顶紧固定管的两端，且分别与两个插板螺纹 连接固定； 所述的搅拌机构包括搅拌轴和搅拌板，搅拌轴上固定连接有两个搅拌板，搅拌轴 转动连接在漏种管内，搅拌轴与传动轴传动连接； 所述的轴心机构包括中心轴套、通气孔、气管连接头和轴套固定板，中心轴套的下 端设有通气孔，气管连接头固定连接在中心轴套的一端且与通气孔连通，轴套固定板固定 连接在中心轴套的上端，轴套固定板与主板固定连接，播种盘转动连接在中心轴套上，中心 轴套转动连接在移动轮轴上，气管连接头与气泵连通。 本发明的有益效果：本发明提供一种有机蔬菜种植装置，装置在不用时，通过两个 移动轮和两个支腿支撑在地面上，在使用时，通过牵引架与动力设备连接，并将气泵与动力 设备电源连接，同时将两个支腿通过限位螺栓收起，动力设备牵引装置移动，由开沟架开 沟，两个移动轮转动带动移动轮轴转动，从而传动传动机构，并由传动轴传动播种齿轮带动 播种盘旋转，随着播种盘转动，漏种管内的种子会落入每一个转动到上端的滑孔内的托槽 内，并随着托槽在圆环内转下端至种粒喷射管处，此时，与气泵连通的通气孔与种子所在滑 柱内的小气孔连通，气流将种子由种粒喷射管喷射向土壤，使种子打入松软的土壤内，从而 极大的避免了种子滚动，随着装置移动，覆土架经过种子处将种子覆土掩盖，在经压辊压 实，完成播种；通过转动调整蜗杆传动蜗轮，以带动调整板上的调整长孔转动，从而传动控 制杆，带动滑柱在滑孔内移动，以改变托槽与播种盘外端的间距，从而改变盛装种粒的空 5 CN 111567191 A 说　明　书 3/7 页 间，以便于装置适应不同体积种子的播种；通过固定螺栓Ⅰ和固定螺栓Ⅱ的使用，以便于跟 换传动链轮Ⅰ和传动链轮Ⅱ，以便于调整传动齿数比，从而调整落种间距；通过U型螺栓组的 使用，将分架机构固定连接在主梁上，便于调整相邻两个分架机构的间距，以改变相邻播种 的行距；还可以通过开沟调节螺杆和覆土调节螺杆调整开沟架和覆土架的高度，以便于调 整开沟深度和覆土厚度；通过传动轴传动搅拌轴带动搅拌板在漏种管转动，可以避免种子 堵塞漏种管，影响播种。 附图说明 图1是本发明的整体结构示意图； 图2是本发明的局部结构示意图一； 图3是本发明的局部结构示意图二； 图4是本发明的局部结构示意图三； 图5是本发明的主架机构和气泵结构示意图一； 图6是本发明的主架机构和气泵结构示意图二； 图7是本发明的传动机构结构示意图； 图8是本发明的分架机构结构示意图； 图9是本发明的种箱机构结构示意图； 图10是本发明的播种机构结构示意图； 图11是本发明的种粒托载机构结构示意图； 图12是本发明的种粒调整机构结构示意图； 图13是本发明的搅拌机构结构示意图； 图14是本发明的轴心机构结构示意图。 图中：主架机构1；主梁1-1；侧板1-2；移动轮1-3；支腿1-4；牵引架1-5；张紧滑架1- 6；限位螺栓1-7；移动轮轴1-8；传动机构2；传动轴2-1；传动链轮Ⅰ2-2；固定螺栓Ⅰ2-3；传动 链轮Ⅱ2-4；固定螺栓Ⅱ2-5；传动轮轴2-6；弹簧2-7；张紧轮2-8；张紧轮座2-9；气泵3；分架 机构4；主板4-1；连接板4-2；U型螺栓组4-3；开沟调节螺杆4-4；开沟滑管4-5；开沟架4-6；覆 土滑管4-7；覆土架4-8；覆土调节螺杆4-9；压轮架4-10；压轮4-11；种箱机构5；种箱5-1；漏 种管5-2；圆环5-3；种粒喷射管5-4；播种机构6；播种盘6-1；滑孔6-2；长孔6-3；固定管6-4； 插孔6-5；播种齿轮6-6；种粒托载机构7；滑柱7-1；托槽7-2；小气孔7-3；控制杆7-4；种粒调 整机构8；调整板8-1；调整长孔8-2；蜗轮8-3；调整蜗杆8-4；蜗杆安装板8-5；插板8-6；螺栓 8-7；搅拌机构9；搅拌轴9-1；搅拌板9-2；轴心机构10；中心轴套10-1；通气孔10-2；气管连接 头10-3；轴套固定板10-4。
