技术摘要:
本发明公开了一种拆建房屋地基的加固基础,包括:承台、新浇边基础和新浇中心基础,承台共有四个且呈2X2矩阵分布,承台的顶部向下凹陷形成安装槽,安装槽上开设有安装孔,安装孔向下垂直延伸,安装孔内安装有套管和支撑件;套管镶嵌在安装孔内且下端浇筑混凝土,套管的 全部
背景技术:
随着城市建设的发展,一些危旧房屋需要改造,原有危旧房屋通常层数比较低,传 递给地基的荷载较小,所以地基处理后的承载力相对较低。而改造后房屋的层数可能会比 原有危旧房屋要高得多,传递给地基的荷载也会较大,地基必须重新处理才能满足承载力 要求。由于原有危旧房屋的桩基和改造后房屋的桩基具有较大的不同,如果处理不妥当容 易造成局部地基变形不均匀,造成不均匀沉降,更严重的能够造成房屋倾倒。
技术实现要素:

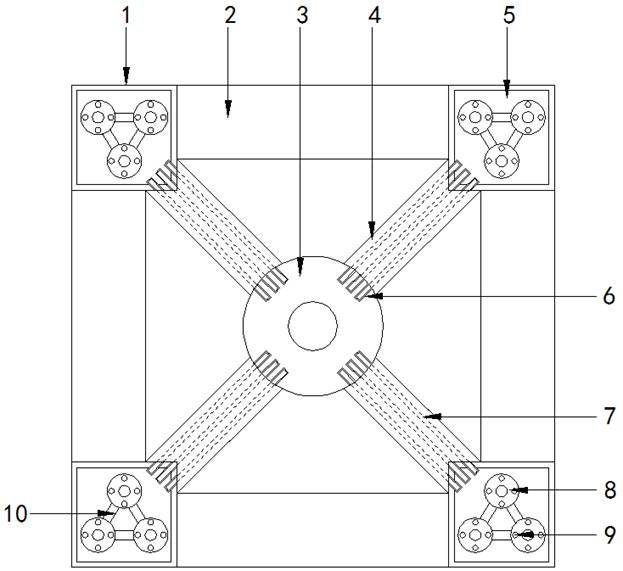

本发明的目的在于提供一种拆建房屋地基的加固基础及其施工方法,解决了背景 技术中所提出的问题,满足实际使用需求。 为实现上述目的,本发明提供如下技术方案:一种拆建房屋地基的加固基础,包 括:承台、新浇边基础和新浇中心基础,所述承台共有四个且呈2X2矩阵分布,所述承台的顶 部向下凹陷形成安装槽,所述安装槽上开设有安装孔,所述安装孔向下垂直延伸,所述安装 孔内安装有套管和支撑件;所述套管镶嵌在安装孔内且下端浇筑混凝土,所述套管的表面 开设有若干个镶嵌槽,所述镶嵌槽内镶嵌连接有支撑块,所述支撑块的一端设置在套管内 另一端设置在套管外且连接有焊接块,所述焊接块与套管表面焊接连接;所述支撑件包括 固定盘和连接柱,所述连接柱的表面均匀焊接有若干个支撑盘,所述连接柱的下端镶嵌连 接在套管内;所述新浇边基础共设置有四个,且分别连接相邻所述承台,新浇边基础和承台 形成方形结构,所述新浇中心基础为圆柱形结构,且边缘设置有四组新浇连接台,四个所述 新浇连接台呈环形分布且另一端分别与承台连接。 作为本发明的一种优选实施方式,所述承台的顶部均设置有三组预埋螺栓,每组 共设置有四个且呈环形分布,所述固定盘表面开设有通孔,所述预埋螺栓分别穿过通孔并 且采用螺母紧固,所述固定盘之间采用连接杆焊接连接。 作为本发明的一种优选实施方式,所述支撑盘呈圆盘状,且支撑盘的直径由上至 下依次减少,两个对称设置的支撑块之间形成有穿孔,所述穿孔呈圆形结构,所述支撑盘底 面与支撑块顶部连接。 作为本发明的一种优选实施方式,所述新浇中心基础和承台的表面均设置有三组 固定槽,所述固定槽内设置有连接钢筋,所述连接钢筋从新浇连接台内部穿过。 作为本发明的一种优选实施方式,所述承台的顶部还开设有限位槽,所述限位槽 呈十字型结构,所述套管的顶部焊接有限位块,所述限位块与限位槽镶嵌连接。 作为本发明的一种优选实施方式,所述拆建房屋地基的加固基础的施工方法包括 如下步骤: 4 CN 111576920 A 说 明 书 2/4 页 S1:在四个承台之间浇筑新浇边基础和新浇中心基础,在浇注前采用钻孔机钻若干个 孔并在孔内插入钢筋,然后进行浇注,新浇边基础与四个承台呈方形结构,且新浇中心基础 置于该方形结构的中间; S2:采用切割设备在新浇中心基础和承台表面开设固定槽,并且在固定槽内安装连接 钢筋; S3:在承台与新浇中心基础之间浇筑新浇连接台,且新浇连接台位于连接钢筋上,连接 钢筋中段埋于新浇连接台内; S4:制作支撑件,在连接柱顶部焊接固定盘,焊接点位于固定盘的表面中部,且连接柱 垂直于固定盘表面,然后将支撑盘焊接在连接柱表面制成支撑件; S5:制作套管,套管采用圆形钢管,在套管外壁上对称开设若干组镶嵌槽,钢板中部开 设穿孔并从中间切割一分为二,在钢板外端固定焊接块,将钢板插入镶嵌槽内并将焊接块 与钢管焊接,在套管顶部焊接十字形限位块; S6:使用钻孔机在承台上面分别钻出三个安装孔及螺栓孔,将预埋螺栓埋入螺栓孔并 浇入混凝土,待其凝固,采用切割设备在安装孔的顶部切割成十字形的限位槽; S7:在安装孔内浇入混凝土,然后把套管插入安装孔内并且从顶部对套管进行敲击,使 套管下端伸入混凝土内,套管顶部的限位块镶嵌槽限位槽内; S8:将支撑件的下端插入到套管内,使支撑盘与对应的支撑块贴合,固定盘上的通孔套 接在预埋螺栓上并采用螺母进行紧固,在三个相邻的固定盘之间焊接连接杆,且连接杆呈 三角形结构即可完成施工。 作为本发明的一种优选实施方式,所述S2中的固定槽的深度为新浇中心基础和承 台厚度的二分之一。 与现有技术相比,本发明的有益效果如下: 该加固基础,在原有的承台之间新浇注了边基础、中心基础和连接态,将承台之间和承 台与中心基础进行连接,并且在承台上安装支撑件和套管来增加承台的支撑力,施工后的 地基稳固可靠、施工方便,增加其结构强度和支撑强度。 附图说明 图1为本发明所述房屋基础的俯视图; 图2为本发明所述房屋基础的正视图; 图3为本发明所述支撑件的结构图; 图4为本发明所述套管的结构图。 图中:承台1;新浇边基础2;新浇中心基础3;新浇连接台4;安装槽5;固定槽6;连接 钢筋7;支撑件8;预埋螺栓9;连接杆10;限位槽11;套管12;安装孔13;混凝土14;固定盘15; 通孔16;连接柱17;支撑盘18;限位块19;支撑块20;焊接块21;镶嵌槽22。
