技术摘要：
本发明涉及一种开槽机，尤其涉及一种纸板自动开槽机。本发明的技术问题是如何设计一种开槽效率高，并且在开槽时能够保证工人安全的纸板自动开槽机。一种纸板自动开槽机，包括有底座，其顶部固接有第一支杆与第二支杆；载料板，其固接于第一支杆与第二支杆顶部之间，所  全部
背景技术：
水果是指多汁且主要味觉为甜味和酸味，可食用的植物果实，水果不但含有丰富 的营养，而且能够促进消化，水果在包装售卖时通常是成箱包装，在将水果成箱包装时，为 了避免运输过程中水果印磕碰损坏，一般都会在箱子内放置纸板，再在纸板上开有用于让 纸板卡紧的槽，从而将水果隔开。 目前，对纸板进行开槽的方式普遍都是工人一手拿住纸板将纸板放置在开槽部件 上，放置完毕后，再由工人操作开槽部件上下移动对纸板进行开槽，一次只能够开一道槽， 开槽时工人还需要移动纸板，上述方式在开槽只能一道一道开槽，工作效率较低，并且开槽 时开槽部件容易与人手触碰，从而造成安全事故。
技术实现要素：

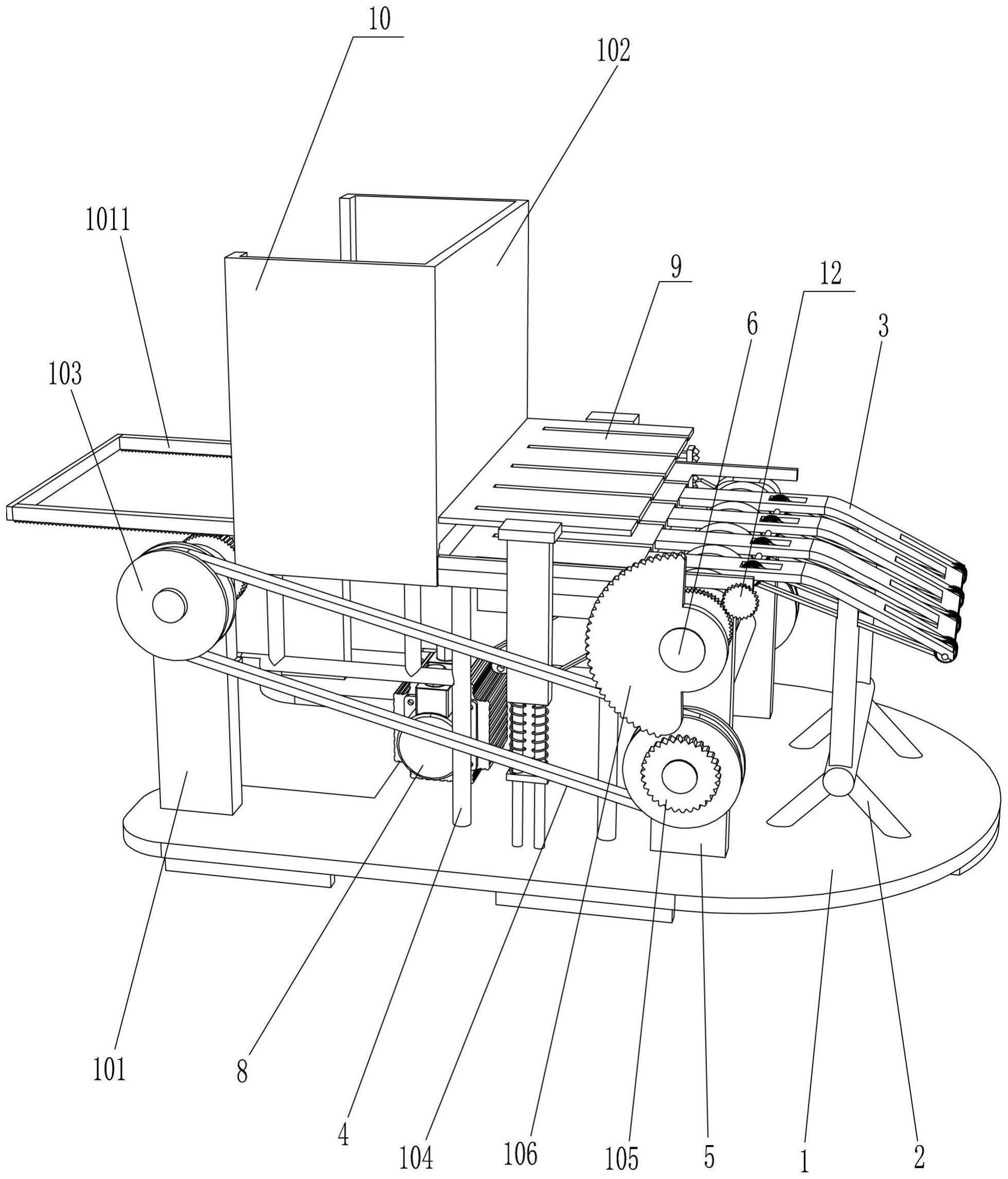

为了克服现有的开槽方式工作效率较低，并且开槽时容易造成安全事故的缺点， 本发明的技术问题：提供一种开槽效率高，并且在开槽时能够保证工人安全的纸板自动开 槽机。 本发明的技术实施方案是：一种纸板自动开槽机，包括有底座，其顶部固接有第一 支杆与第二支杆；载料板，其固接于第一支杆与第二支杆顶部之间，所述载料板用于放置需 要开槽的纸板；安装座，其为两个设置，所述两个安装座分别位于第一支杆与第二支杆之间 的底座顶部两侧，所述两侧安装座之间转动式连接有主轴；开槽刀，其至少设置有两个，所 述开槽刀均匀间隔的连接在主轴上；电机，其安装于底座顶部；固定机构，其安装于底座顶 部，用于将需要开槽的纸板固定。 进一步的是，固定机构包括有滑杆、限位板、滑套、压板、缓冲弹簧、齿板和扇形齿 轮，所述滑杆为两个设置，所述两个滑杆分别固接于底座顶部两侧，所述限位板连接在滑杆 上，所述滑套滑动式连接在滑杆上，所述缓冲弹簧连接于滑套与限位板之间，所述缓冲弹簧 套在滑杆外侧，所述压板连接与两侧滑套顶部之间，所述压板位于载料板上方，所述齿板为 两个设置，所述两个齿板分别固接于两侧滑套侧壁，所述扇形齿轮为两个设置，两个扇形齿 轮分别位于主轴两侧，所述扇形齿轮会与齿板啮合。 进一步的是，载料板与压板上均均匀间隔开有与开槽刀数量对应的通槽。 进一步的是，还包括有输送装置，输送装置包括有支撑板、限料框、平带轮、平皮 带、传动齿轮、传动半齿轮、扭力弹簧、推板、U形齿框、滑块和输送齿轮，所述支撑板为两块 设置，所述两块支撑板均连接于远离第一支杆的底座顶部两侧，所述限料框固接于两侧支 撑板与第二支杆顶部之间，两侧支撑板之间转动式连接有转杆，转杆贯穿两侧支撑板，两侧 安装座下部之间转动式连接有传动轴，传动轴贯穿两侧安装座，所述平带轮为四个设置，其 中两个平带轮固接于转杆两端，另外两个平带轮固接于传动轴两侧，所述传动齿轮固接于 3 CN 111572098 A 说　明　书 2/4 页 传动轴一端，所述平皮带绕在传动轴与转杆上的平带轮之间，传动半齿轮固接于主轴一端， 传动半齿轮会与传动齿轮啮合，所述扭力弹簧套在传动轴上，所述扭力弹簧两端分别与平 带轮和安装座连接，所述滑槽开于限料框内底部两侧，所述推板滑动式连接在两侧滑槽之 间，所述U形齿框固接在推板上，所述滑块为两个设置，两个滑块分别固接在U形齿框底部两 侧，所述滑块与滑槽滑动配合，所述输送齿轮为两个设置，所述两个输送齿轮分别连接在转 杆两侧，所述输送齿轮与U形齿框啮合。 进一步的是，还包括有送料组件，送料组件包括有转轴、输送轮、传动带、第一齿轮 和第二齿轮，所述转轴为两根设置，两根转轴均转动式连接在载料板上，其中一根转轴较为 靠近主轴，所述输送轮为至少四个设置，输送轮均匀间隔的固接在转轴上，所述传动带绕在 两根转轴的输送轮之间，所述第一齿轮固接于靠近主轴的转轴一端，所述第二齿轮固接于 主轴一侧，所述第二齿轮与第一齿轮啮合。 进一步的是，还包括有橡胶齿圈，所述橡胶齿圈为多个设置，所述橡胶齿圈沿周向 均匀间隔密集分布在输送轮上。 本发明具有如下优点：本发明通过载料板放置纸板，放置完毕后即可通过电机与 开槽刀配合对纸板进行开槽，从而达到开槽的效果，一次能够开多道槽，有效的提高了工作 效率，开槽刀在对纸板进行开槽时，固定组件能够将纸板压住，避免开槽刀在开槽时纸板移 动影响开槽，而且本开槽机开设置有输送装置，能够自动将纸板输送至载料板顶部，不需要 人工放置，避免人工被开槽刀割伤，有效的保护了工人的安全。 附图说明 图1为本发明的第一种立体结构图。 图2为本发明的第一种局部立体结构图 图3为本发明的第二种局部立体结构图。 图4为本发明的第二种立体结构图。 图5为本发明的第三种立体结构图。 图6为本发明的第三种局部立体结构图。 图7为本发明的第四种局部立体结构图。 图8为本发明的第五种局部立体结构图。 图9为本发明的A部分的结构图。 以上附图中：1：底座，2：第一支杆，3：载料板，4：第二支杆，5：安装座，6：主轴，7：开 槽刀，8：电机，9：固定机构，901：滑杆，902：限位板，903：滑套，904：压板，905：缓冲弹簧， 906：齿板，907：扇形齿轮，10：输送装置，101：支撑板，102：限料框，103：平带轮，104：平皮 带，105：传动齿轮，106：传动半齿轮，107：扭力弹簧，108：滑槽，109：推板，1011：U形齿框， 1012：滑块，1013：输送齿轮，12：送料组件，121：转轴，122：输送轮，123：传动带，124：第一齿 轮，125：第二齿轮，13：橡胶齿圈。
