技术摘要：
本发明公开了一种独立式的水龙头耐压测试装置，包括圆柱形的容器，容器的上部成型有贯穿容器上端面的压力腔，容器的下端面上成型有螺纹连接孔，螺纹连接孔的底面成型有连通压力腔的导向孔，容器的上端插接固定有与压力腔相连通的气门嘴，容器的导向孔内插接有倒置的T型  全部
背景技术：
目前水龙头的生产工艺主要由四部分组成，一是铸造，二是机械加工，三是表面处 理，四是组装，组装完成后的水龙头还需要进行气密检测，避免关闭状态的水龙头存在泄漏 问题；同时还需要对水龙头进行耐压测试，因为平时使用的水龙头一直都是在压力下使用 的；现有的水龙头测压设备时将一根压力管与水龙头相连接，然后利用压力管向水龙头内 注入空气，加压并保压，让如水槽内观察是否泄漏，其耐压测试需要进行较长的时间，而水 龙头测压设备上的压力管有限，无法进行大量水龙头的测压作业。
技术实现要素：

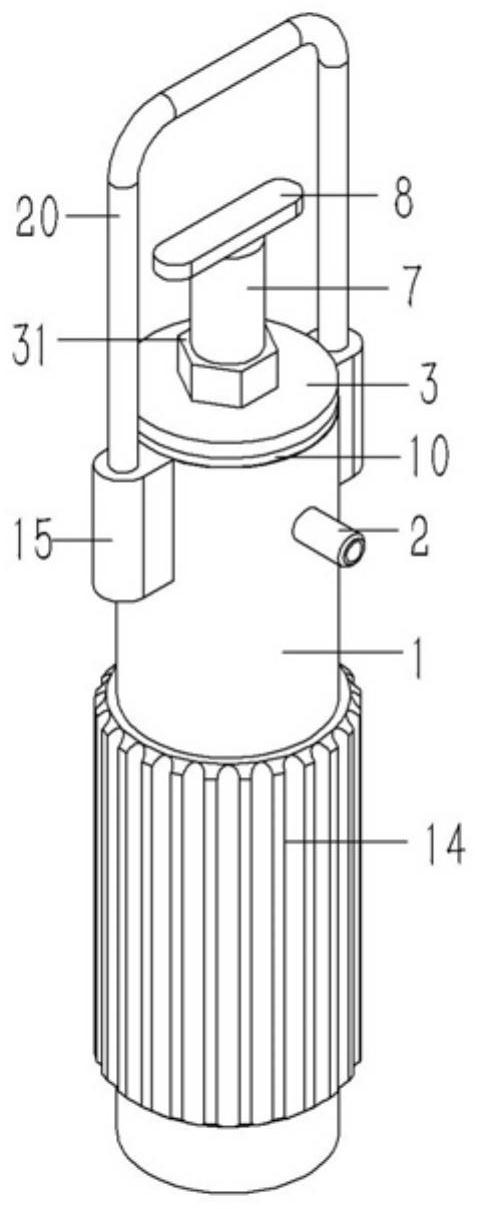

本发明的目的就是针对现有技术之不足，而提供了一种独立式的水龙头耐压测试 装置，其为一种可以脱离水龙头测压设备的测压器材，方便水龙头耐压测试使用；测压器材 结构简单，制造成本低，可以配设多个，进而能满足大量水龙头的耐压测试。 为实现上述目的，本发明采用的技术方案如下： 一种独立式的水龙头耐压测试装置，包括圆柱形的容器，容器的上部成型有贯穿 容器上端面的压力腔，容器的下端面上成型有螺纹连接孔，螺纹连接孔的底面成型有连通 压力腔的导向孔，其特征在于：容器的上端插接固定有与压力腔相连通的气门嘴，容器的导 向孔内插接有倒置的T型拉杆，T型拉杆上插套固定有环形的橡胶密封套，橡胶密封套压靠 在导向孔的内壁上；所述T型拉杆的上端穿过端盖插套有隔套，T型拉杆的上端固定有水平 的手柄，端盖固定在容器的上端；所述容器上端相对的两侧外壁上成型有耳座，手柄的上方 设有U型的拉手，拉手的两端插接固定在耳座上；所述的T型拉杆上插套固定有挡圈，挡圈压 靠在橡胶密封套的上端面上，容器的螺纹连接孔内插接有密封缓冲件。 优选的，所述容器的压力腔为圆孔，压力腔的孔径大于导向孔的孔径，导向孔的孔 径小于螺纹连接孔的孔径。 优选的，所述容器下部的外壁上成型有环形的凸环，凸环上成型有若干道防滑槽。 优选的，所述端盖与容器的固定方式为，端盖包括封盖，封盖的下端面上成型有内 螺纹套，内螺纹套螺接在容器的压力腔内。 优选的，所述端盖的封盖和容器的上端面上之间夹持有橡胶圈。 优选的，所述的密封缓冲件包括环形的外螺纹套，外螺纹套下端的外壁上成型有 挡环，挡环的下端面上粘贴固定有密封垫圈，外螺纹套内设有若干辐板，辐板的两端固定在 外螺纹套的内壁上，辐板的中部插接有导致的T型导杆，T型导杆的上端穿过辐板固定有挡 盘，T型导杆上插套有压簧，压簧的两端分别压靠在辐板和挡盘上；所述的挡环抵靠在螺纹 连接孔的底面上，外螺纹套螺接在导向孔内。 3 CN 111551444 A 说　明　书 2/3 页 优选的，所述T型拉杆和挡盘之间设有间隙。 本发明的有益效果在于：其为一种可以脱离水龙头测压设备的测压器材，方便水 龙头耐压测试使用；测压器材结构简单，制造成本低，可以配设多个，进而能满足大量水龙 头的耐压测试。 附图说明 图1为本发明立体的结构示意图； 图2为本发明正视的结构示意图； 图3为本发明半剖的结构示意图； 图4为本发明密封缓冲件的结构示意图。 图中：1、容器；11、螺纹连接孔；12、压力腔；13、导向孔；14、凸环；15、耳座；2、气门 嘴；3、端盖；4、T型拉杆；5、橡胶密封套；6、挡圈；7、隔套；8、手柄；9、密封缓冲件；91、外螺纹 套；911、挡环；912、辐板；92、T型导杆；93、挡盘；94、压簧；95、密封垫圈；10、橡胶圈；20、拉 手。
