技术摘要：
本发明公开了一种浮选机上的可伸缩调节的刮板，包括浮选机本体，浮选机本体的顶部且位于浮选槽两侧竖直固定连接有高度调节装置，两侧高度调节装置之间转动连接有转动轴，右侧高度调节装置的一侧固定连接有电机固定板，电机固定板的一侧固定连接有电机，转动轴的表面固  全部
背景技术：
浮选机是浮游选矿机的简称，指完成浮选过程的机械设备。在浮选机中,经加入药 剂处理后的矿浆,通过搅拌充气,使其中某些矿粒选择性地固着于气泡之上；浮至矿浆表面 被刮出形成泡沫产品,其余部分则保留在矿浆中,以达到分离矿物的目的。浮选机的结构形 式很多,最常用的是机械搅拌式浮选机。在浮选过程中，浮选槽浮选泡沫层厚度不同，液位 高度也不同。但是浮选机各槽所配置的刮板设于同一根转轴，存在刮泡幅度单一的缺点，造 成了浮选槽刮泡不及时、刮板空转以及刮泡过多的现象，对浮选指标产生了极大的影响。
技术实现要素：

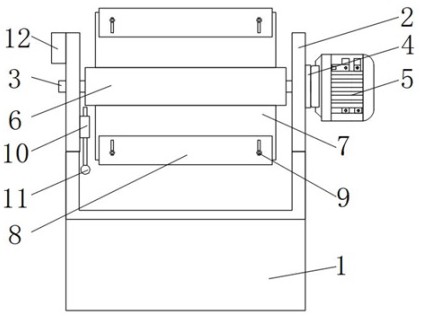

（一）解决的技术问题 针对现有技术的不足，本发明提供了一种浮选机上的可伸缩调节的刮板，解决了浮选 槽刮泡不及时、刮板空转以及刮泡过多的问题。 （二）技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种浮选机上的可伸缩调节的 刮板，包括浮选机本体，所述浮选机本体的顶部且位于浮选槽两侧竖直固定连接有高度调 节装置，两侧所述高度调节装置之间转动连接有转动轴，右侧所述高度调节装置的一侧固 定连接有电机固定板，所述电机固定板的一侧固定连接有电机，所述转动轴的表面固定连 接有固定筒，所述固定筒的表面固定连接有主刮板，所述主刮板的表面设置有伸缩刮板，所 述伸缩刮板与主刮板通过固定螺钉固定连接，左侧所述高度调节装置的一侧固定连接有固 定架，所述固定架的一侧固定连接有液位计，左侧所述高度调节装置的表面固定连接有控 制器。 优选的，所述伸缩刮板的表面开设有与固定螺钉适配的长条孔，所述主刮板的表 面开设有与固定螺钉适配的螺纹孔。 优选的，所述液位计为浮球液位计，所述液位计的输出端与控制器电性连接，所述 控制器的输出端与高度调节装置电性连接。 优选的，所述高度调节装置包括固定箱，所述固定箱内壁的顶部与底部之间转动 连接有丝杆，且丝杆为两个，所述固定箱一侧的顶部固定连接有转动电机，所述丝杆的表面 固定连接有第一皮带轮，所述转动电机的输出轴端固定连接有第二皮带轮，所述第一皮带 轮与第二皮带轮之间传动连接有皮带，所述丝杆的表面螺纹连接有螺纹块，两个所述螺纹 块之间固定连接有转动座，所述螺纹块的一侧固定连接有滑块，所述固定箱的表面开设有 滑行孔。 优选的，所述滑块与固定箱的内壁滑动连接。 优选的，所述液位计的检测端位于浮选机本体的浮选槽内。 3 CN 111545355 A 说　明　书 2/3 页 优选的，所述主刮板的数量为个，所述主刮板周向均匀分布在固定筒的表面。 （三）有益效果 本发明提供了一种浮选机上的可伸缩调节的刮板，通过设置的液位计和高度调节装置 能够调整主刮板距离浮选槽底部的位置，满足了在不同液位下的刮泡；另外主刮板的表面 设置有伸缩刮板，可实现刮板长度的调节，避免刮板刮泡过少或过多的现象。 附图说明 图1为本发明结构主视图； 图2为本发明结构侧视图； 图3为本发明主刮板与伸缩刮板连接示意图； 图4为本发明高度调节装置的结构示意图。 图中：1-浮选机本体、2-高度调节装置、21-固定箱、22-丝杆、23-转动电机、24-第 一皮带轮、25-第二皮带轮、26-皮带、27-螺纹块、28-转动座、29-滑块、210-滑行孔、3-转动 轴、4-电机固定板、5-电机、6-固定筒、7-主刮板、8-伸缩刮板、9-固定螺钉、10-固定架、11- 液位计、12-控制器。
