技术摘要：

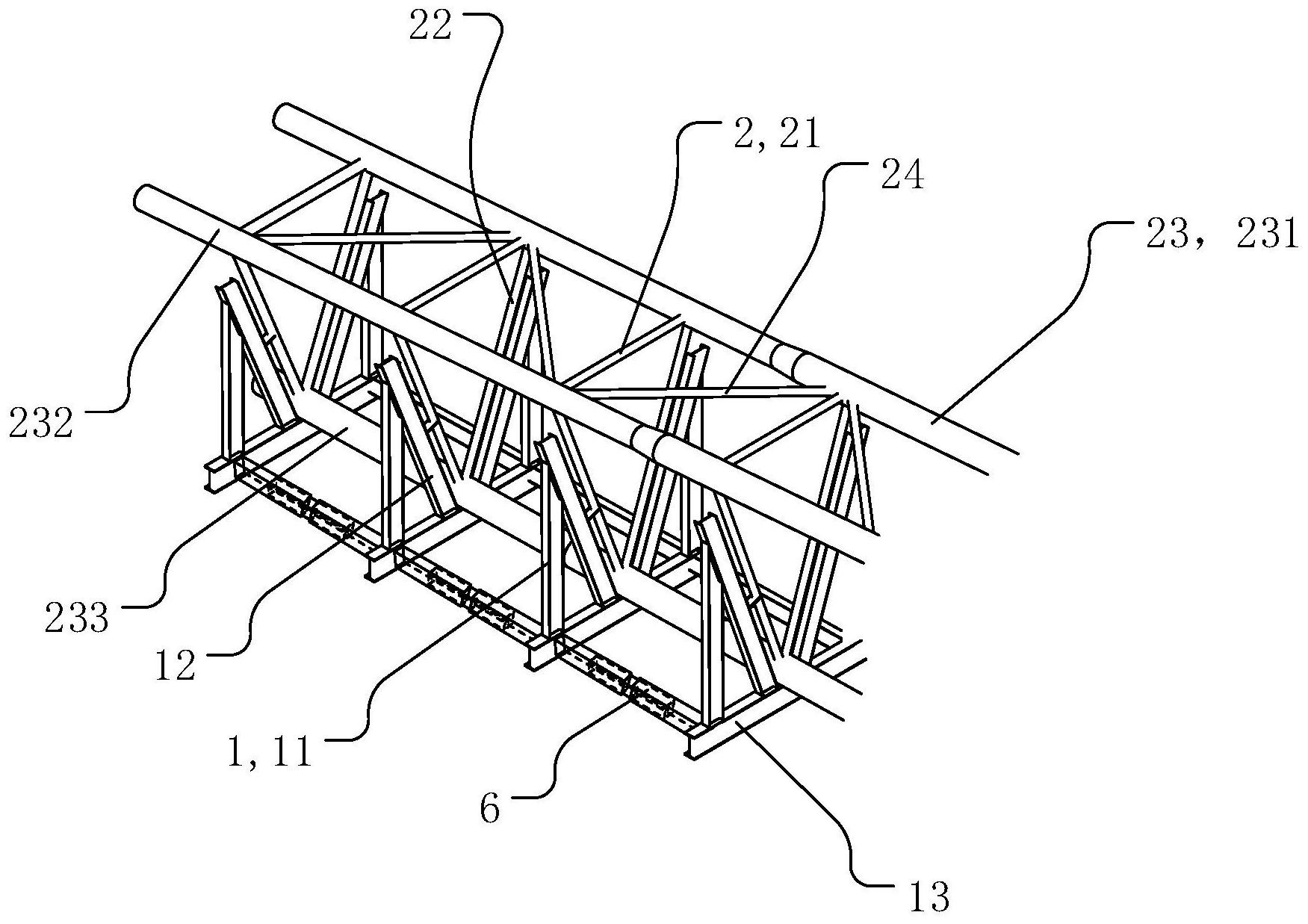

本发明提供了一种大跨度变截面倒三角管桁架可调节拼装胎架，包括多个支撑支架和多个倒三角桁架，所述支撑支架包括竖向设置的两个竖向支架以及位于所述两个竖向支架之间的两个斜向支架，所述支撑支架还包括沿第一横向延伸的横向支架，所述倒三角桁架包括与所述横向支架  全部
背景技术：
随着经济及城市公共建设的快速发展，现代化程度也要求越来越高，大型演艺及 会展等建筑得到了较大的发展，钢结构也顺应社会需求及技术改革不断迅速发展，钢结构 的应用在建筑设计中越来越广泛，其诸多优点也得到了体现，大跨度倒三角桁架作为一种 新兴的组合结构，主要被用于大型的展览厅及会展中心等大型公共工艺建筑，被广泛使用 于大跨度及大空间结构中，它的造型优美、承载力高、延性好，抗震性能优越、钢管的抗火和 防火性能强、大跨度、大空间等优点被广泛使用。而在工程实践中，绝大多数采用散件进场， 施工现场拼装，但是，由于其截面较大，难以长途运输，且多数工程采用钢管形式，管管相 贯，拼装精度难以控制，胎架搭设复杂，胎架不可调节，不可重复利用，需要进行多次测量， 造成人、材、机不同程度的浪费。
技术实现要素：
基于上述现状，本发明的主要目的在于提供一种大跨度变截面倒三角管桁架可调 节拼装胎架，以解决现有技术中拼装和运输较困难的技术问题。 为实现上述目的，一方面，本发明采用的技术方案如下： 一种大跨度变截面倒三角管桁架可调节拼装胎架，所述拼装胎架包括多个支撑支 架和多个倒三角桁架，所述支撑支架包括竖向设置的两个竖向支架以及位于所述两个竖向 支架之间的两个斜向支架，所述斜向支架与其靠近的所述竖向支架相连，所述支撑支架还 包括沿第一横向延伸的横向支架，所述竖向支架和所述斜向支架均与所述横向支架相连， 所述竖向支架的第一端与所述横向支架的端部位置相连，第二端与所述斜向支架的第一端 相连，所述斜向支架的第二端与所述横向支架的中部位置相连，所述倒三角桁架包括与所 述横向支架的延伸方向平行的第一桁架以及分别于所述两个斜向支架平行设置的两个第 二桁架，所述第二桁架与所述斜向支架通过第一调节结构相连；所述倒三角桁架还包括沿 第二横向延伸的三个横向桁架，记作第一横向桁架、第二横向桁架和第三横向桁架，多个所 述倒三角桁架通过所述横向桁架相连，在每个所述倒三角桁架中，所述三个横向桁架分别 位于所述倒三角桁架的三个顶角位置，所述第一桁架的两端与所述两个第二桁架的第一端 分别通过所述第一横向桁架和所述第二横向桁架相连，所述两个第二桁架的第二端通过所 述第三横向桁架相连，所述第三横向桁架与所述横向支架通过第二调节结构相连，所述第 一横向、所述第二横向和所述竖向相互垂直。 优选地，所述第一调节结构包括第一调节螺母以及固定连接的月牙调节板和定位 底板，所述月牙调节板与所述定位底板垂直设置，所述第二桁架与所述月牙调节板接触，所 述斜向支架斜向连接平板，所述定位底板的四个端角位置均设置有第一连接孔，所述斜向 4 CN 111593895 A 说　明　书 2/7 页 连接平板上设置有与所述第一连接孔相配合的第一配合孔，所述定位底板与所述斜向连接 平板通过所述第一调节螺母插入所述第一连接孔和所述第一配合孔实现固定连接。 优选地，所述第二桁架为圆管，所述月牙调节板设置有月牙缺口，所述月牙缺口的 弧度与所述第二桁架的弧度相适配，所述第二桁架位于所述月牙缺口内。 优选地，所述第二桁架为圆管，所述月牙调节板为第一调节弧形板，所述第一调节 弧形板的弧度与所述第二桁架的弧度相适配，所述第二桁架位于所述第一调节弧形板形成 的弧形槽内。 优选地，所述第二调节结构包括第二调节螺母和安装底板，所述第三横向桁架与 所述安装底板固定连接，所述安装底板的四个端角位置设置有第二连接孔，所述横向支架 包括横向连接平板，所述横向连接平板上设置有与所述第二连接孔相配合的第二配合孔， 所述安装底板与所述横向连接平板通过所述第二调节螺母穿过所述第二连接孔和所述第 二配合孔实现固定连接。 优选地，所述第三横向桁架为圆管，所述第二调节结构包括第二调节螺母、安装底 板和第二调节弧形板，所述第二调节弧形板的弧度与所述第三横向桁架的弧度相适配，所 述第三横向桁架位于所述第二调节弧形板形成的弧形槽内，所述第二调节弧形板与所述安 装底板固定连接，所述安装底板的四个端角位置设置有第二连接孔，所述横向支架包括横 向连接平板，所述横向连接平板上设置有与所述第二连接孔相配合的第二配合孔，所述安 装底板与所述横向连接平板通过所述第二调节螺母穿过所述第二连接孔和所述第二配合 孔实现固定连接。 优选地，相邻的所述支撑支架之间设置有第三调节结构，所述第三调节结构用于 调节相邻所述支撑支架之间的第二横向距离。 优选地，所述第三调节结构包括套设的第一套管和第二套管，相邻的两个所述支 撑支架分别与两个所述第一套管第一端相连，第一套管的第二端通过第二套管相连，在所 述第一套管上设置多个定位孔，在所述第二套管上设置有与所述第一定位孔相配合的第三 配合孔，所述第一套管的另一端与所述第二套管的另一端通过定位销插入所述定位孔和所 述第三配合孔实现固定连接。 优选地，每对相邻的所述支撑支架之间设置有两个所述第三调节结构，两个所述 第三调节结构之一与所述相邻的横向支架的第一端相连，两个所述第三调节结构另一与所 述相邻的横向支架的第二端相连。 优选地，所述拼装胎架还包括底座，所述横向支架安装于所述底座上。 本发明提供了一种大跨度变截面倒三角管桁架可调节拼装胎架，该拼装胎架通过 设置支撑架和倒三角桁架的组装结构，可以同时分别对支撑架和倒三角桁架进行加工制 作，提高了制作效率；该拼装胎架属于一种倒三角桁架的正拼方式，优于侧拼和倒拼，符合 建筑施工和建筑工人的顺向思维，可以节省机械费和人工费，免去了构件下胎翻转的过程； 通过设置第一调节结构和第二调节结构可以很大程度上提高拼装精度，也更加便于拼装； 该大跨度变截面倒三角管桁架可调节拼装胎架的整体结构简单、易于加工，且加工成本低， 适合在施工现场应用，具有显著经济效益。 5 CN 111593895 A 说　明　书 3/7 页 附图说明 以下将参照附图对本发明的优选实施方式进行描述。图中： 图1为本发明提供的拼装胎架的一种优选实施方式的结构示意图； 图2为本发明提供的拼装胎架的一种优选实施方式的侧视图； 图3为本发明提供的第一调节结构的一种优选实施方式的结构示意图； 图4为本发明提供的第二调节结构的一种优选实施方式的结构示意图； 图5为本发明提供的第三调节结构的一种优选实施方式的结构示意图。 图中： 1、支撑支架；11、竖向支架；12、斜向支架；121、斜向连接平板；13、横向支架；131、 横向连接平板；2、倒三角桁架；21、第一桁架；22、第二桁架；23、横向桁架；231、第一横向桁 架；232、第二横向桁架；233、第三横向桁架；24、加强桁架；3、底座；4、第一调节结构；41、第 一调节螺母；42、月牙调节板；43、定位底板；5、第二调节结构；51、第二调节螺母；52、安装底 板；6、第三调节结构；61、第一套管；62、第二套管。
