技术摘要：
本发明提供了一种复合板生产工艺，由搅拌装置、注胶控料装置和支撑座配合完成复合板的生产；本发明可以解决木材复合板的芯板加工处理的过程中木材碎屑与胶液混合不均匀，造成芯材在压制的过程中自然干燥后容易松散，导致板材使用后隔音效果以及保温效果较差；同时木材  全部
背景技术：
复合板一般分为金属复合板、木材复合板、彩钢复合板和岩棉复合板等等。其中木 材复合板是木板与木材之间填充胶液混合的芯材，通过热压机进行压制成型。 木材复合板的芯板加工处理的过程中木材碎屑与胶液混合不均匀，造成芯材在压 制的过程中自然干燥后容易松散，导致板材使用后隔音效果以及保温效果较差；同时木材 碎屑全部注入搅拌箱内部时搅拌棒无法上下摆动，以及胶液与木材碎屑混合极易粘附在搅 拌棒上，导致搅拌棒搅拌效果较差；严重影响内部碎屑与胶液的混合。 为了充分提高木材碎屑与胶液的充分混合；保证芯板的质量；进一步的保证复合 板的安装使用效果；本发明提供了一种复合板生产工艺。
技术实现要素：

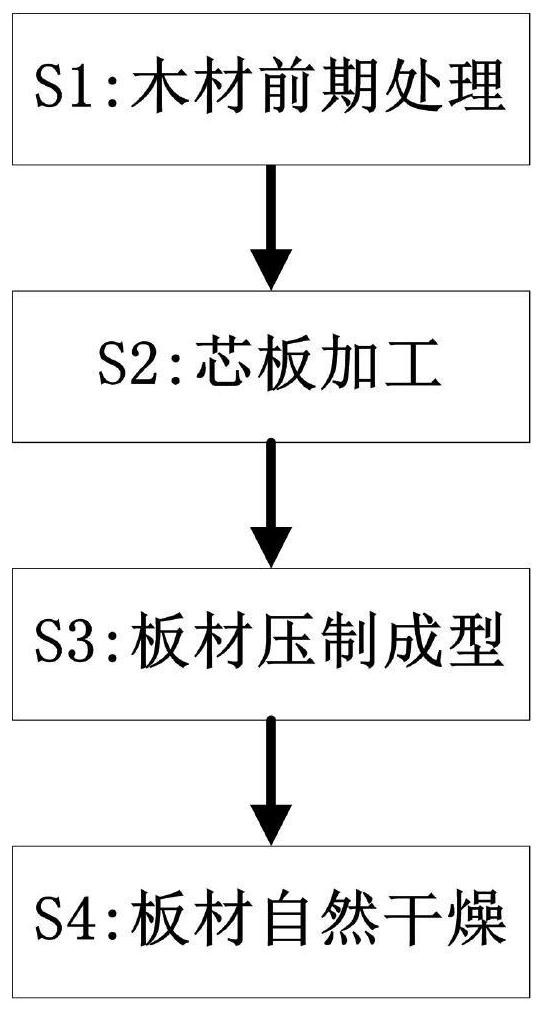

为了实现上述目的，本发明采用以下技术方案，一种复合板生产工艺，具体的复合 板生产工艺步骤如下： S1、木材前期处理：对用于加工的复合板的木材原料进行干燥；充分控制木材的含 水率、释放应力； S2、芯板加工：将木材的碎屑等原料放入注胶控料装置内部，并将搅拌的胶液注入 注胶控料装置内部；通过缓慢落料将加工的原料和胶液混合通过搅拌装置进行充分搅拌； S3、板材压制成型：将干燥的木材放入压制模内部，并且往压制模内部注入混合完 成的板材制造原料，且再在混合原料的上方铺设木材，通过热压机安装热压工艺要求进行 热压成型； S4、板材自然干燥：对加工完成的复合板放在环境、温湿度相对稳定的平衡调整间 平衡七填以上；以进一步消除复合板的内应力，并使复合板之间的含水率更加均匀，确保了 复合板在使用时的尺寸更加稳定； 上述复合板生产工艺S1-S4步骤中的复合板的生产需要由搅拌装置、注胶控料装 置和支撑座配合完成；其中： 所述的搅拌装置下端外壁均匀设置有支撑座，搅拌装置的上端安装有注胶控料装 置。 所述的注胶控料装置包括外套箱、内套箱、控胶环、环形齿条、齿盘、调节电机、拌 胶杆和筛料单元；所述的外套箱内部设置有内套箱，外套箱的底端内壁通过滑动配合方式 安装有控胶环，且控胶环上设置有一个导胶孔，外套箱的下端设置有倾斜的导孔；控胶环的 下端外壁设置有环形齿条，所述的调节电机通过电机座安装在外套箱内部，且调节电机的 输出轴通过法兰安装有齿盘，且所述的齿盘与环形齿条相互啮合；控胶环的上端外壁安装 有拌胶杆，所述的筛料单元安装在外套箱的下端内壁；将胶液注入外套箱与内套箱之间的 4 CN 111590710 A 说　明　书 2/5 页 间隙内部；并通过调节电机带动控胶环持续转动当控胶环上的导胶孔与外套箱的导孔连通 时胶液缓慢落入搅拌箱内部，从而促进了内部木材碎屑原料与胶液的均匀混合；从而保证 后期板材压制效果。 所述的搅拌装置包括固定箱、搅拌箱、环形齿轮、搅拌电机、搅拌齿轮、限位块、不 粘垫、活动弹簧、搅拌单元和导料单元；固定箱的内壁设置有环形槽，搅拌电机通过电机座 安装在固定箱的环形槽内，搅拌电机的输出轴通过联轴器安装有搅拌齿轮，搅拌齿轮的上 端轴头通过轴承安装在固定箱的环形槽内壁；所述的搅拌箱内壁均匀开设有安装槽，所述 的搅拌单元安装在搅拌箱的安装槽内；搅拌箱的下端安装有导料单元，搅拌箱的外壁安装 有环形齿轮，环形齿轮的下端安装有限位块，所述的限位块下端外壁通过活动连接方式设 置有滚珠，且限位块设置在固定箱的环形槽内，搅拌箱的内壁均匀设置有活动弹簧，所述的 不粘垫通过与活动弹簧连接安装在搅拌箱的内壁；通过搅拌单元持续搅动落入搅拌箱内部 的混合原料，并通过搅拌电机工作带动搅拌箱周向转动，使得内部的原料充分混合。 所述的筛料单元包括执行气缸、筛料盘、卡接盘、活动盘、限位柱和限位弹簧；卡接 盘安装在外套箱的下端内壁；卡接盘的上端沿其周向均匀设置有限位柱，所述的活动盘通 过滑动配合方式安装在限位柱上，且位于活动盘与卡接盘之间的限位柱外壁套设有限位弹 簧，所述的卡接盘和活动盘上均均匀设置有对应的通孔；所述的执行气缸安装在外套箱的 内壁，执行气缸的顶端连接有筛料盘，所述的筛料盘内均匀设置有网孔；通过执行气缸连续 运动按压活动盘使得筛料盘内部的木材碎屑持续抖动依次落入搅拌箱内部；通过间歇落料 提高了木材碎屑与胶液的混合，提高了木材碎屑与胶液的混合效率；且保证了胶液与木材 碎屑的混合效果；防止芯材在压制的过程中自然干燥后松散，充分保证了板材使用后其隔 音效果以及保温效果。 所述的搅拌单元包括调节气缸、卡轴、调节臂、限位杆、辅助弹簧、搅拌卡盘和搅拌 棒；卡轴的两端分别通过轴承安装在搅拌箱的安装槽内，卡轴的外壁安装有调节臂，调节臂 的内部设置有矩形通孔，所述的限位杆安装在调节臂的矩形通孔内，限位杆的外壁均匀设 置有搅拌卡盘，位于相邻搅拌卡盘之间的限位杆外壁套设有辅助弹簧，搅拌卡盘的外壁安 装有搅拌棒；所述的调节气缸安装在搅拌箱的安装槽内，且调节气缸的顶端通过销轴与调 节臂的外壁相连接；通过调节气缸连续往复工作调节调节臂持续摆动；通过上端的搅拌棒 对内部的混合原料持续搅拌；且在搅拌的过程中；为了防止混合原料粘在搅拌棒上，通过辅 助弹簧的作用实现搅拌卡盘连续晃动，进一步的防止搅拌棒上粘附混合原料，从而保证了 其对混合原料的混合效果。 优选的；所述的导料单元包括导料筒、隔料板和伸缩杆；导料筒的上端内壁通过销 轴安装有隔料板，且隔料板的下端外壁通过销轴与伸缩杆的顶端相连接；所述的伸缩杆对 称安装在导料筒的内壁；当搅拌箱内部的木材碎屑与胶液混合搅拌后，通过伸缩杆打开隔 料板将搅拌箱内部混合后的原料排出。 优选的；所述的拌胶杆上均匀设置有凸起结构；将拌胶杆的外壁设置成均匀的凸 起结构可以提高其对胶液的搅拌作用；防止胶液凝结。 本发明的有益效果在于： 一、本发明通过执行气缸连续运动按压活动盘使得筛料盘内部的木材碎屑持续抖 动依次落入搅拌箱内部；通过间歇落料提高了木材碎屑与胶液的混合，提高了木材碎屑与 5 CN 111590710 A 说　明　书 3/5 页 胶液的混合效率；且保证了胶液与木材碎屑的混合效果；防止芯材在压制的过程中自然干 燥后松散，充分保证了板材使用后其隔音效果以及保温效果； 二、本发明通过调节气缸连续往复工作调节调节臂持续摆动；通过上端的搅拌棒 对内部的混合原料持续搅拌；且在搅拌的过程中；为了防止混合原料粘在搅拌棒上，通过辅 助弹簧的作用实现搅拌卡盘连续晃动，进一步的防止搅拌棒上粘附混合原料，从而保证了 其对混合原料的混合效果； 三、本发明将胶液注入外套箱与内套箱之间的间隙内部；并通过调节电机带动控 胶环持续转动当控胶环上的导胶孔与外套箱的导孔连通时胶液缓慢落入搅拌箱内部，从而 促进了内部木材碎屑原料与胶液的均匀混合；从而保证后期板材压制效果。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明复合板生产工艺流程图； 图2是本发明搅拌装置、注胶控料装置和支撑座之间的主视图； 图3是本发明搅拌装置、注胶控料装置和支撑座之间的主视位置剖视图； 图4是本发明图3中的A处局部放大图； 图5是本发明图3中的B处局部放大图； 图6是本发明图3中的C处局部放大图。
