技术摘要：
本发明涉及一种高透水性海洋温度传感器保护端盖，包括连接部和保护罩，所述连接部与温度传感器壳体以及温度探头连接，所述保护罩包括筒体和设于筒体上的若干导流孔，其特征在于：所述导流孔为长形孔，所述导流孔均布于筒体上，所述导流孔绕筒体向同一方向旋转设置，所  全部
背景技术：
温度数据是物理海洋观测的基础参数，也是海洋动力学的基本要素，是计算其他 诸如盐度、密度、声速物理参数必不可少的因子，因此其被广泛应用于各种探测仪器、运动 平台、作业设备、航行船只、水体养殖甚至是军事武器装备上。 由于温度应用场合较多，周围环境多种多样。有些应用周围可能会出现其他设备， 与传感器之间发生接触碰撞，或者传感器在运输、安装、布放、回收过程中，与其他物体，比 如船体、外壳、缆绳、包装箱等，直接接触碰撞。另外在操作、搬运的过程中，还可能出现跌落 的情况，使得整个传感器受到极大的冲击。 通常来说，温度传感器是由传感器壳体，通讯电缆，温度敏感探头，传感器保护端 盖组成。温度传感器的壳体是用来抵抗外部海水巨大的压力，防止海水进入内部，保护内部 电路系统的，具有一定的强度，通常来说也能够抵御外部的冲击和碰撞。通讯电缆是柔性材 料，一般不会被冲击碰撞损坏。而温度敏感探头是这里面最为脆弱的部分，它是由探头外 壳、内部温度敏感元件、导线组成。内部温度敏感元件是一个热敏电阻，其电阻阻值受到温 度的影响而产生较大的变化，搭配内部的测量电路，可以实现温度的测量。但是热敏电阻本 身是一个电子元件，同时它与内部电路之间需要用导线连接，因此热敏电阻本身不能不能 直接接触海水。在实际应用中需要封装在一个探头外壳里面，这个外壳与传感器壳体形成 密封的结构，从而保护内部热敏电阻和电路板不受海水的侵蚀。 一般来说，温度探头外壳材料为金属，原因之一是需要承受一定的海水压力，另一 方面也是由于金属材料具有更好的导热效率，从而使得热敏电阻更快的感知外部海水的温 度，提高温度传感器的响应速度。 但是，也正是为了更快的导热(有的温度传感器应用在快速测量的场合，需要对温 度变化反应迅速，时间常数小至几十毫秒)温度探头外壳不可能很厚，甚至有的尺寸小至 0.1毫米，整体外壳直径小至1毫米以内，呈现探针的形状。这样的温度传感器探头就变得异 常脆弱，稍微受到外力的影响就会弯曲或损坏。因此，还需要对其进行保护，通常采用外部 保护壳的形式。 市面上国内外的各种温度传感器探头外壳，有很多的形式，基本分类为以下两种 形式： 1.在筒状结构上延伸出分叉部分； 2.在筒状结构上开出一定的普通形状导流孔。 对于第一种形式，如果外部物体处在温度探头的正上方，形状为长条形，且正好处 在分叉中间时，则很有可能碰触到温度探头，对其造成损伤。 再者，以上两种形式，无论哪一种，在某一角度，都会出现保护端盖遮挡温度探头 3 CN 111595473 A 说　明　书 2/4 页 的情况。而在使用过程中，如果水流正好从该方向流经传感器，保护端盖就会形成遮挡，从 而使得温度传感器探头无法接触到最新的水体，这个时候测量的数据就无法正确反映当前 水体的真实温度。同时，流体运动里面经常出现的涡流现象，简单说就是一种打转的旋涡。 当流体遇到障碍物时，在障碍物的后方会形成若干旋涡，比如桥墩后方河水的旋涡。旋涡中 的水体会在一定的时间内不停旋转，无法正常流动更新，如果温度探头正好处在某个旋涡 中，温度传感器的测量结果就会受到更大的影响。
技术实现要素：

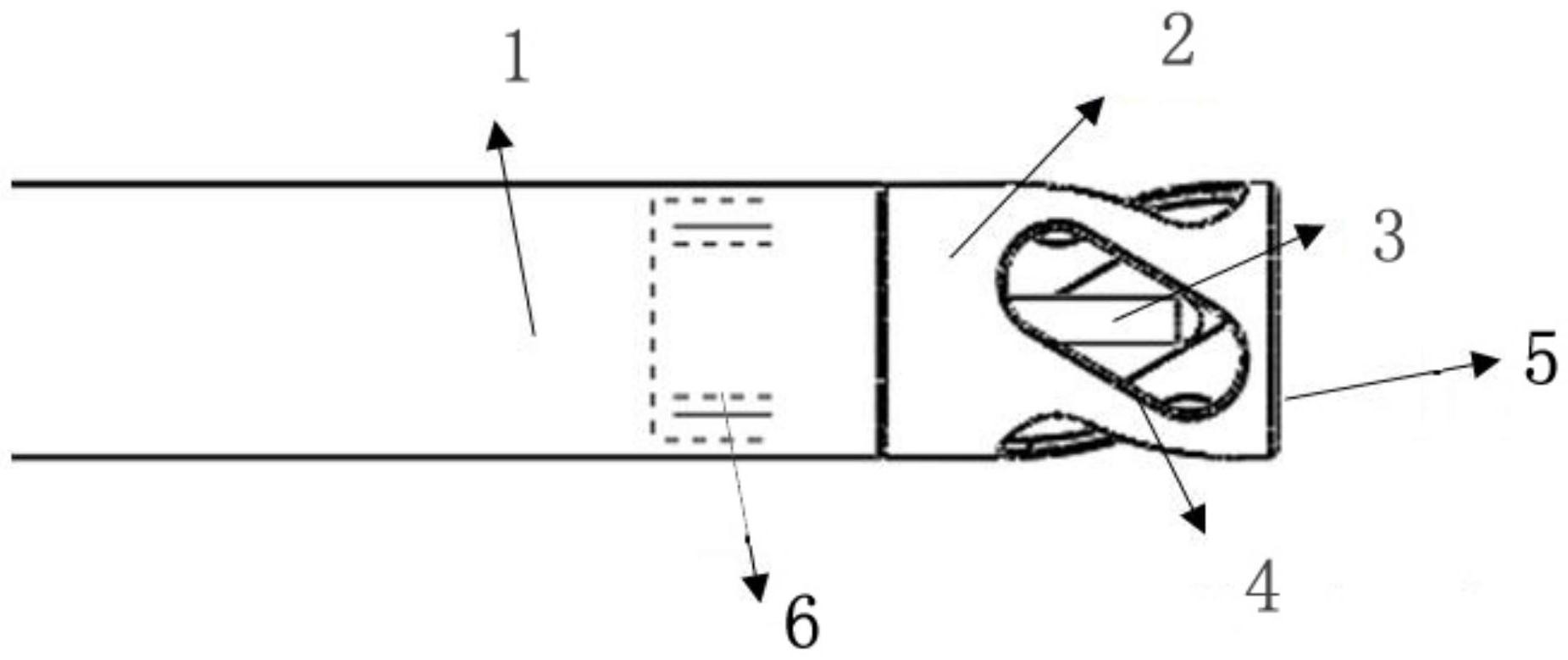

(一)解决的技术问题 本发明主要是解决上述现有技术所存在的技术问题，提供一种高透水性海洋温度 传感器保护端盖。 (二)技术方案 为了实现上述目的，本发明采用了如下技术方案： 一种高透水性海洋温度传感器保护端盖，包括连接部和保护罩，所述连接部与温 度传感器壳体、电路板支架以及温度探头连接，所述保护罩包括筒体和设于筒体上的若干 导流孔，所述导流孔为长形孔，所述导流孔均布于筒体上，所述导流孔绕筒体向同一方向旋 转设置，所述各导流孔两端平齐。 优选的，所述导流孔为四个。 优选的，所述导流孔的平面投影为规则形状。 进一步的，所述连接部近保护罩一侧外表面设有容纳O型圈的O型圈槽，所述连接 部远保护罩一侧内外表面分别设有内螺纹和外螺纹，所述内螺纹用来连接电路板支架，所 述外螺纹用来连接温度传感器壳体。 进一步的，所述连接部近保护罩一侧内部设有通孔，所述通孔用来容纳温度探头 的尾部及其尾部套设的橡胶套。 有益效果 本发明提供了一种高透水性海洋温度传感器保护端盖，具备以下有益效果： 1、整个保护端盖空间包裹严密，无论是从四周，还是从传感器探头正对的顶部，都 能很好的保护内部的温度探头不受到外部物体的碰撞； 2、无论传感器如何旋转，或者水流相对传感器方向如何变化，导流孔在平面上的 投影总有透过部分，而传感器探头投影总有一部分处在导流孔投影中，从而在现实使用中， 总能够使得水流顺利流经温度探头部分，使得传感器探头能够第一时间感知水体的问题， 提高传感器的响应速度； 3、导流孔的这种分布形式，进一步增大了导流孔的总体分布面积，减少了对水的 阻力，从而使得更多的水流经传感器探头部分； 4、传感器探头部分的通透性提高，而且在沿着温度探头的垂直方向上，不会形成 100％全部阻挡的效果，从而破坏了涡流产生的条件，从而使得水体持续稳定的流经传感器 探头，保证了温度传感器测量的真实性和准确性； 5、保护端盖与传感器外壳以及电路板支架之间，采用旋拧的方式，当通过旋转，将 三者安装到位时，端盖上的O型圈也与外壳的内壁良好的贴合在一起，保证了设备的水密性 4 CN 111595473 A 说　明　书 3/4 页 和一体性。 6、保护端盖与温度探头通过橡胶圈连接，保证了设备的水密性，同时在起到密封 作用的同时，还具有固定温度探头的作用，连接结构简单，加工方便。 附图说明 图1为本发明结构示意图； 图2为本发明保护端盖的主视图； 图3为本发明保护端盖的右视图； 图4为本发明保护端盖的左视图； 图5为本发明与温度探头连接前的结构示意图； 图6为本发明与温度探头连接后的结构示意图； 其中1为传感器外壳、2为保护端盖、3为温度探头、4为导流孔，5为保护罩、6为连接 部、7为O型圈槽、8为外螺纹、9为内螺纹、10为通孔、11为橡胶套，12为温度探头上的O型圈。
