技术摘要：

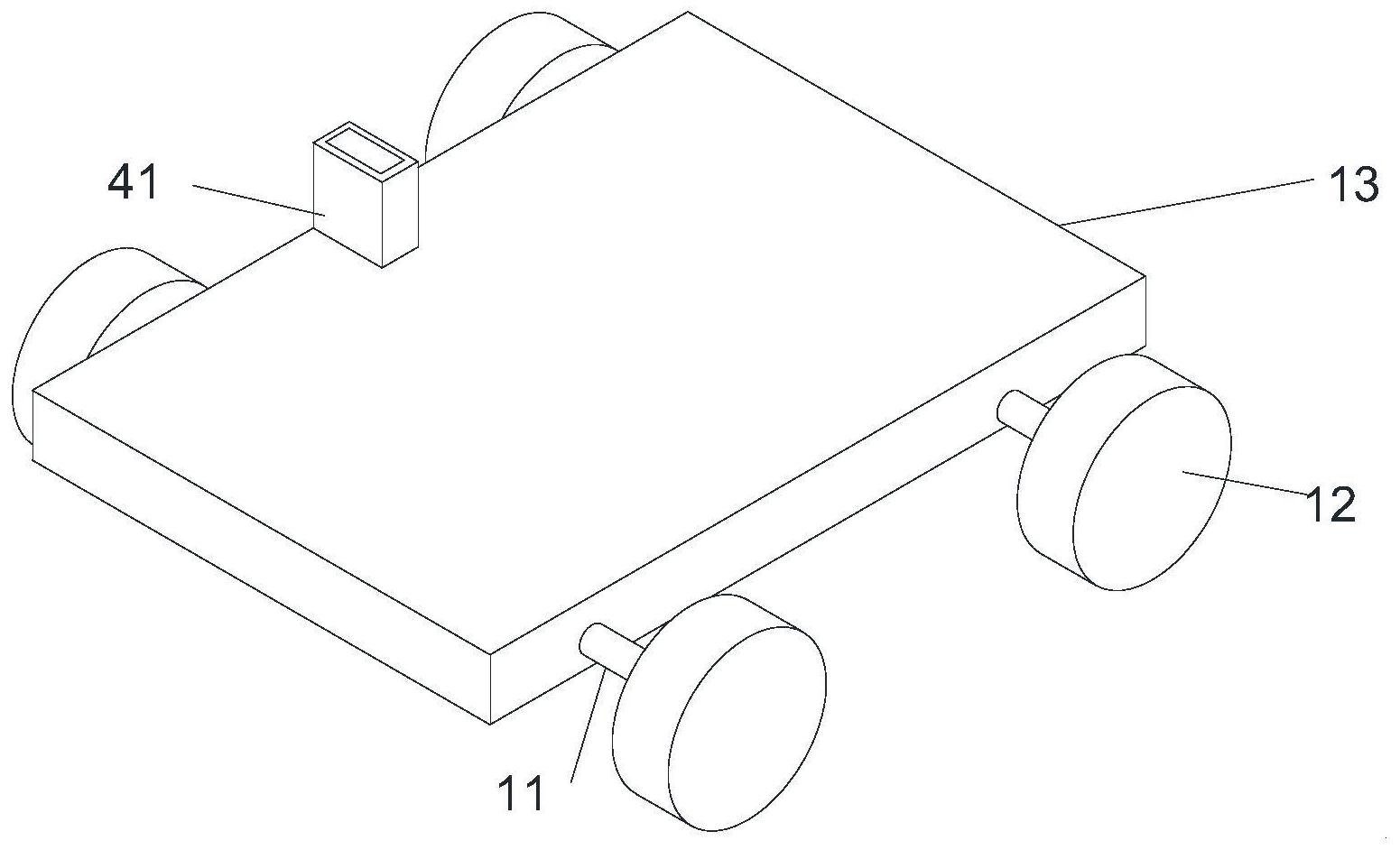

本发明涉及农业机械技术领域，且公开了一种施肥机，包括车体和施肥联动装置，车体左右两侧面前后端均贯穿转动连接有车轴，车轴左右两端面固定连接有车轮，车体左侧面内壁表面固定连接有电机，电机右侧输出轴固定连接有转轴，转轴侧面中部固定连接有电机输出齿，电机输  全部
背景技术：
当土壤里不能提供作物生长发育所需的营养时，对作物进行人为的营养元素的补 充的行为称为施肥。增加土壤养分无论施用有机肥料或无机肥料都能增加土壤养分。无机 肥料大多易于溶解，施用后除部分为土壤吸收保蓄外，作物可以立即吸收。而有机肥料，除 少量养分可供作物直接吸收外，大多数须经微生物分解，作物方能利用。施肥必须考虑土 壤，这是因为：第一，只有在土壤对某一养分供应不足时，才需要施肥，并不需要把所有的必 需元素施入土壤，因为大多数营养元素分供应，否则，土壤(或大气)已能充会造成浪费，甚 至造成作物中毒。这一点有时被忽视。第二，肥料施入土壤后会发生一些列变化，会在不同 程度上影响影响肥料效果，不考虑土壤，也就谈不上真正的合理施肥。如在水田中施用硝态 氮肥，必然会降低肥效等。土壤物理环境首先影响作物的水分和空气供应，也直接影响养分 的供应和保蓄。土壤是由大小不同的颗粒组成，这些颗粒构成了土体的三相，即固相、液相 和气相。一般肥沃土壤，它的固相占整个土壤体积的一半以上，另外不到一半的体积，充满 水分和空气。土壤孔隙不仅承担着作物水分、空气的供应，本身也对作物生长有重要作用， 同时也直接影响养分在土壤中的扩散。土壤粘粒、土壤有机质和土壤酸度是影响土壤化学 环境的重要因素。土壤养分即使在施肥的情况下也对植物生长起着重要的作用。据估计，在 一般施肥情况下，中等产量水平时，植物吸收的氮中有30％～60％、磷中50％～70％、钾中 40％～60％是来自土壤，可见土壤养分环境对作物营养的重要作用。 目前大多数施肥机是直接向庄稼地里施肥，而肥料可能因为雨水的冲刷使肥力流 失，而一些特别的方法又耗时耗力，因此需要一种简单又能使肥料肥力保持更久的施肥机。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种施肥机，具备操作简单，施肥后肥力不易 丢失的优点。 (二)技术方案 一种施肥机，包括车体和施肥联动装置，所述车体左右两侧面前后端均贯穿转动 连接有车轴，所述车轴左右两端面固定连接有车轮，所述车体上表面左侧固定连接有肥料 箱，所述车体左侧面内壁表面固定连接有电机，所述电机右侧输出轴固定连接有转轴，所述 转轴侧面中部固定连接有电机输出齿，所述转轴侧面右端贯穿转动连接有挖锄固定杆。 所述施肥联动装置右下端设置有挖土装置； 所述施肥联动装置后侧设置有移动装置； 所述施肥联动装置前侧设置有施肥装置。 优选的，所述挖土装置包括挖锄活动杆，所述挖锄活动杆上端左侧面固定连接转 4 CN 111567199 A 说　明　书 2/4 页 轴，所述挖锄固定杆右侧面下端轴承转动连接有挖锄导轨块，所述挖锄固定杆左侧面下端 固定连接有挖锄稳定杆，所述挖锄稳定杆右侧面固定连接在车体左侧面内壁上，所述挖锄 活动杆右侧面下端轴承转动连接有挖锄连杆，所述挖锄连杆右端面固定连接有挖锄，所述 挖锄导轨块右表面设置有凹槽，所述凹槽内壁上下表面和左表面分别与挖锄连杆上下表面 和左侧面滑动连接。 优选的，所述施肥装置包括施肥一齿，所述施肥一齿后侧啮合电机输出齿，所述施 肥一齿正面固定连接有齿轮连接杆，所述齿轮连接杆侧面贯穿转动连接有齿轮固定杆，所 述齿轮固定杆左侧面固定连接有固定板一，所述固定板一左侧面固定连接在车体左侧面内 壁上，所述齿轮连接杆前端面固定连接有施肥二齿，所述施肥二齿前侧啮合连接有施肥三 齿，所述施肥三齿内壁固定连接有转柱固定杆，所述转柱固定杆下端轴承转动连接有转柱 固定板，所述转柱固定板左端面固定连接在车体左侧面内壁上，所述转柱固定杆上端面固 定连接有转柱，所述转柱上表面固定连接有转柱杆，所述转柱杆侧面贯穿转动连接有滑块 连杆，所述滑块连杆上下侧面前端贯穿转动连接有滑块杆，所述滑块杆下端面固定连接有 滑块，所述滑块正面固定连接有施肥板，所述滑块下表面滑动连接有滑槽，所述滑槽左侧面 固定连接在车体左侧面内壁上，所述施肥板正面固定连接有施肥挡片，所述施肥挡片上下 表面滑动连接有肥料出口管，所述肥料出口管左侧面下端开设有凹槽，所述凹槽上下表面 滑动连接有变量片，所述变量片左侧面固定连接有变量板，所述车体左侧面开设有矩形通 孔，所述变量板贯穿滑动连接矩形通孔，所述肥料出口管上表面固定连接有肥料箱，所述肥 料箱底部有圆形通孔，所述圆形通孔下端与肥料出口管内孔上端相连。 优选的，所述移动装置包括移动一齿，所述移动一齿前侧啮合电机输出齿，所述移 动一齿后侧面固定连接有齿轮连接杆二，所述齿轮连接杆二侧面贯穿转动连接有齿轮固定 杆二，所述齿轮固定杆二左侧面固定连接有固定板二，所述固定板二左端面固定连接在车 体左侧面内壁上，所述齿轮连接杆二右端面固定连接有移动二齿，所述移动二齿后下侧啮 合连接有移动三齿，所述移动三齿下表面固定连接有二齿轴，所述二齿轴套接转动连接有 二齿轴套，所述二齿轴套左侧面固定连接有固定板三，所述固定板三左侧面固定连接在车 体左侧面内壁上，所述移动三齿右上侧啮合连接有移动四齿，所述移动四齿内壁与车轴固 定连接。 (三)有益效果 1、该施肥机，先往肥料箱中加入肥料，在左右移动变量板，变量板带动变量片，变 量片移动改变肥料出口管口径，选择合适口径，启动电机，电机带动转轴转动，转轴带动电 机输出齿和挖锄活动杆转动，挖锄带动挖锄连杆转动，而因为挖锄连杆滑动连接挖锄导轨 块，导轨滑块与挖锄固定杆轴承转动连接，所以挖锄连杆左端向上运动，挖锄向下运动，挖 锄连杆向下运动，挖锄向上运动，从而挖出一个肥料窝，用来放置肥料，防止肥料被雨水流 冲走。 2、该施肥机，电机输出齿带动施肥一齿转动，施肥一齿带动齿轮连接杆，齿轮连接 杆，施肥二齿转动，施肥二齿带动施肥三齿转动，施肥三齿带动转柱固定安转动，转柱固定 杆带动转柱转动，转柱带动转柱杆绕转柱轴心转动，又因为转柱杆与滑块连杆之间可转动， 滑块连杆与滑块杆之间可转动，滑块与滑槽滑动连接，所以使滑块前后滑动，滑块带动施肥 板和施肥挡片前后滑动，选择适当长度的装置，使肥料下落时对准已经挖好的肥料窝，让肥 5 CN 111567199 A 说　明　书 3/4 页 料落进挖好的肥料窝里，减少施肥步骤，节省了人力，提高了效率。 3、该施肥机，电机输出齿带动移动一齿转动，移动一齿带动齿轮连接杆二转动，齿 轮连接杆二带动移动二齿转动，移动二齿带动移动三齿转动，移动三齿带动移动四齿转动， 移动四齿使车轴和车轮转动，实现联动，节约了资源。 4、该施肥机，操作简单，通过移动三齿改变传递方向，使挖锄活动杆和移动四齿转 动方向相同，施肥机向后移动的同时使挖锄挖窝，提高效率。 5、该施肥机，通过电机输出齿、施肥一齿和移动一齿使一个电机作为三个装置的 动力源，节省了资源。 附图说明 图1为本发明的总体结构示意图； 图2为本发明示车左侧面内部结构示意图； 图3为本发明肥料调整杆与车连接结构示意图； 图4为本发明图2中A处放大结构示意图； 图5为本发明出肥管结构示意图。 图中：11车轴、12车轮、13车体、14挖锄、15挖锄连杆、16挖锄导轨块、17挖锄固定 杆、18挖锄活动杆、19挖锄稳定杆、20转轴、21电机输出齿、22施肥一齿、23齿轮连接杆、24齿 轮固定杆、25施肥二齿、26固定板一、27施肥三齿、28转柱固定杆、29转柱固定板、30转柱、31 转柱杆、32滑块连杆、33滑块杆、34滑块、35滑槽、36施肥板、37施肥挡片、38肥料出口管、39 变量片、40变量板、41肥料箱、42电机、43移动一齿、44齿轮固定杆二、45固定板二、46固定板 三、47齿轮连接杆二、48移动二齿、49二齿轴套、50二齿轴、51移动三齿、52移动四齿。
