技术摘要：
本发明涉及一种加塞装置，尤其涉及一种红酒瓶加塞装置。要解决的技术问题是：提供一种结构简单，操作简单，降低工作人员的工作强度，保证卫生的红酒瓶加塞装置。为了解决上述技术问题，本发明的技术方案为：一种红酒瓶加塞装置，包括有底座、支撑架、锥形框、安装块等  全部
背景技术：
随着人民生活水准的日益提高，人们对红酒的品味要求愈来愈苛求，消费者除了 注重对不同品种红酒的区别保存外，更要求高端红酒开启后既能长时间密封保鲜，又能满 足随时取用红酒的要求，目前传统的红酒瓶的加塞方式主要为：准备好木塞、塑料套(压塞 机配套)、红酒瓶，将木塞放入塑料套内，然后将塑料套套在瓶口上，将酒瓶放在压塞机的底 座上，瓶口上方对准压头，左手扶住瓶口，右手握住压塞机拉杆，右手用力将拉杆向下一拉， 木塞即被压进酒瓶。 此种传统的加塞方式费事费力，需要手动将木塞放入塑料套内，借助塑料套对准 红酒瓶口，操作方式繁琐，增加了工作人员的工作强度，传统的封瓶装置结构复杂，不易于 操作。
技术实现要素：

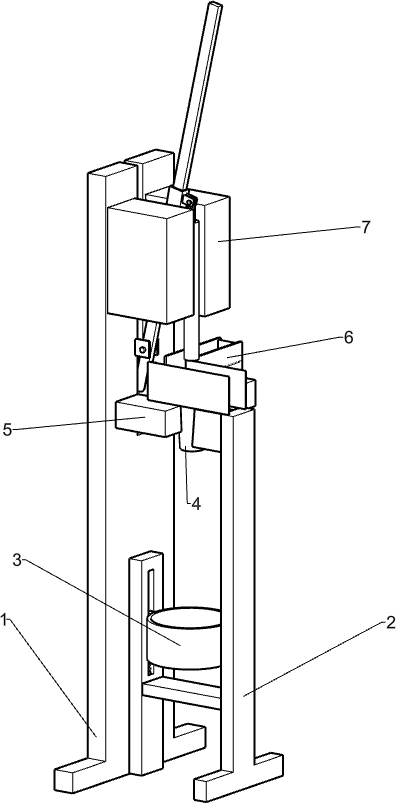

为了克服目前的操作方式繁琐，工作人员的工作强度大，传统的封瓶装置结构复 杂，不易于操作的缺点，要解决的技术问题是：提供一种结构简单，操作简单，降低工作人员 的工作强度，保证卫生的红酒瓶加塞装置。 本发明的技术实施方案是：一种红酒瓶加塞装置，包括有底座、支撑架、锥形框、安 装块、放瓶机构、放塞机构和推动机构，底座一侧设有安装块，安装块与支撑架之间连接有 锥形框，靠近安装块一侧的底座上部开有方形孔，安装块前侧开有通孔，支撑架下部开有第 一滑槽，第一滑槽内壁与底座下部之间连接有放瓶机构，安装块和支撑架顶端之间连接有 放塞机构，锥形框位于放塞机构之间，支撑架顶部与安装块之间连接有推动机构。 进一步地，放瓶机构包括有第一滑轨、放瓶框、连接板和第一弹性件，远离通孔一 侧的底座一侧连接有第一滑轨，第一滑轨与第一滑槽之间滑动式连接有放瓶框，第一滑轨 下部与支撑架下部之间连接有连接板，放瓶框两侧连接有第一弹性件，第一弹性件末端分 别与靠近连接板一侧的第一滑轨一侧和靠近连接板一侧的第一滑槽内壁相连接。 进一步地，放塞机构包括有挡板、夹板、推板和第二弹性件，安装块顶部与支撑架 顶部之间连接有挡板，锥形框位于两挡板中间，安装块后部两侧连接有夹板，夹板内侧开有 第二滑槽，第二滑槽之间滑动式连接有推板，推板的两侧连接有第二弹性件，第二弹性件末 端与第二滑槽内壁两侧相连接。 进一步地，推动机构包括有第二滑轨、固定块、手杆、安装套、挤压杆和圆盘，靠近 安装块一侧的底座上部两侧连接有第二滑轨，第二滑轨内侧之间滑动式连接有挤压杆，挤 压杆顶部转动式连接安装套，安装套上设有手杆，底座上部两侧均连接有固定块，手杆下部 通过转动轴与两侧的固定块转动式连接，手杆末端连接有圆盘，圆盘位于安装块上的通孔 内，圆盘一侧位于方形孔内。 3 CN 111606274 A 说　明　书 2/3 页 进一步地，第一弹性件和第二弹性件为压缩弹簧。 本发明具有以下优点：1、通过设置放瓶框、连接板和第一弹性件等部件之间的配 合，可将红酒瓶固定在连接板和锥形框之间，以便后续操作的进行。 2、通过挡板、夹板和第二弹性件的配合，可实现红酒塞和固定好的红酒瓶自动对 准的目的，降低工作人员的操作难度，使得过程更加简单化。 3、通过手杆、安装套、第二固定块和挤压杆的配合，实现对灌装好的红酒瓶进行红 酒塞加塞的目的，使得操作简单，降低工作人员的工作强度，提高工作效率。 附图说明 图1为本发明的立体结构示意图。 图2为本发明部分结构的立体结构示意图。 图3为本发明支撑架和第一滑槽的立体结构示意图。 图4为本发明放瓶机构的第一种部分结构的立体结构示意图。 图5为本发明放瓶机构的第二种部分结构的立体结构示意图。 图6为本发明放塞机构的第一种部分结构的立体结构示意图。 图7为本发明放塞机构的第二种部分结构的立体结构示意图。 图8为本发明推动机构的立体结构示意图。 图9为本发明挤压杆、安装套和手杆的立体结构示意图。 以上附图中：1、底座，2、支撑架，3、放瓶机构，31、第一滑轨，32、放瓶框，33、连接 板，34、第一弹性件，4、锥形框，5、安装块，6、放塞机构，61、挡板，62、夹板，63、推板，65、第二 弹性件，66、第二滑槽，7、推动机构，71、第二滑轨，72、固定块，73、挤压杆，74、安装套，75、手 杆，76、圆盘，8、方形孔，9、通孔，10、第一滑槽。
