技术摘要：
本发明公开了一种呼气式酒精检测和疲劳驾驶提醒装置，包括柔性吸盘，所述柔性吸盘上固定设有吸盘支架，所述吸盘支架固定连接有工作箱与探测箱，所述柔性吸盘与所述工作箱、所述探测箱之间设有吸盘空腔，驾驶员打开车门时，通过与驾驶位出门相连的连门线使得升降机构收  全部
背景技术：
随着经济发展，人们对于汽车的购买能力变强，我国的汽车保有量逐年增高，随之 而来就是交通事故率的增高，这其中很大原因与酒驾和疲劳驾驶有关，而现有技术设备中， 少有对驾驶员上车时的酒精含量和精神状态进行检测的设备，针对上述问题，提出了本发 明。
技术实现要素：

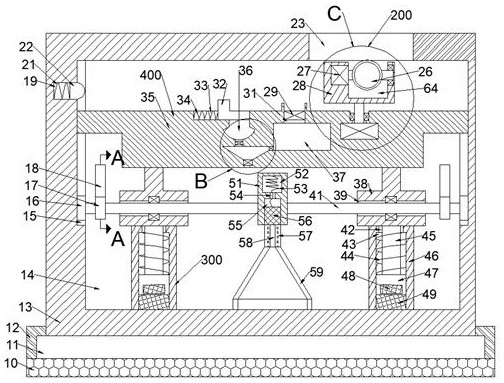

本发明要解决的技术问题是提供一种呼气式酒精检测和疲劳驾驶提醒装置，克服 了上述的问题。 本发明是通过以下技术方案来实现的。 本发明是一种呼气式酒精检测和疲劳驾驶提醒装置，包括柔性吸盘，所述柔性吸 盘上固定设有吸盘支架，所述吸盘支架固定连接有工作箱与探测箱，所述柔性吸盘与所述 工作箱、所述探测箱之间设有吸盘空腔，所述工作箱内设有工作腔，所述工作腔下壁上对称 固定设有滑槽凸柱，所述滑槽凸柱内设有升降机构，所述工作腔左右壁中对称开口设有侧 壁滑槽，所述侧壁滑槽中滑动设有侧壁滑块，两个所述侧壁滑块之间固定连接有转轴，所述 转轴上固定设有中心转块，所述中心转块内设有绕线腔、弹性线出口、中心块凹槽，所述绕 线腔上壁固定连有弹性线，所述中心块凹槽内滑动设有透气卡柱，所述透气卡柱上端与所 述绕线腔上壁之间由所述弹性线穿过所述弹性线出口相连接，所述透气卡柱下端固定设有 半导体传感器，所述半导体传感器内设有呼气管，所述半导体传感器下端固定设有呼气漏 斗，驾驶员向所述呼气漏斗内吹气，所述工作腔后壁对称设有后壁齿条，所述转轴上对称固 定设有可与所述后壁齿条啮合的直角齿轮，所述转轴竖直升降时，所述后壁齿条与所述直 角齿轮的啮合使其旋转，所述侧壁滑槽内还滑动设有集成块，所述升降机构即可使所述集 成块沿所述侧壁滑槽升降，所述集成块内设有放气机构，所述放气机构可释放出刺激性气 体以提醒驾驶员，所述集成块内设有眼球追踪机构，所述眼球追踪机构包括设置于所述集 成块内的第二电机，所述第二电机上动力连接有第二电机轴，所述集成块内设有第二轴腔， 所述第二电机轴穿过所述第二轴腔且其上端固定设有捕捉器块，所述捕捉器块内设有自由 腔，所述自由腔左壁内固定设有第一电机，所述第一电机右端动力连接有转动设置于所述 自由腔右壁的第一电机轴，所述第一电机轴上固定设有图像识别器，所述图像识别器可识 别影像以追踪驾驶员眼球，从而判断驾驶员精神状态，所述工作腔向上开口设有捕捉器出 口，所述眼球追踪机构可从所述捕捉器出口中穿过。 进一步地，所述工作箱内上侧设有卡块弹簧腔，所述卡块弹簧腔内滑动设有卡块 式压感器，所述卡块式压感器与所述卡块弹簧腔左壁之间通过卡块弹簧相连接，所述集成 4 CN 111572457 A 说　明　书 2/5 页 块可将所述卡块式压感器压入所述卡块弹簧腔中，所述卡块式压感器即可将压力信号传送 给所述眼球追踪机构。 进一步地，所述升降机构包括设置于所述滑槽凸柱内的凸柱滑槽腔，所述凸柱滑 槽腔内滑动设有凸柱内滑块，所述凸柱滑槽腔下壁固定设有下电磁铁，所述凸柱内滑块内 固定设有上电磁铁，所述凸柱内滑块与所述凸柱滑槽腔上壁之间通过连接弹簧相连接，所 述凸柱滑槽腔向上开口设有凸柱上缺口，所述凸柱内滑块上端固定设有滑动连杆，所述滑 动连杆从所述连接弹簧中穿过，所述滑动连杆上端固定设有升降块，所述升降块内左右贯 穿开口设有转轴穿过腔，所述转轴从所述转轴穿过腔中穿过，所述升降块上端固定连接于 所述集成块。 进一步地，所述放气机构包括设置于所述集成块内的复位弹簧腔和储药剂腔，所 述复位弹簧腔内滑动设有滑块阀，所述滑块阀与所述复位弹簧腔左壁之间通过复位弹簧相 连接，滑动所述滑块阀即可向所述储药剂腔内添加药剂，所述储药剂腔下壁向下开口设有 药剂流出口，所述药剂流出口中固定设有药剂阀，所述集成块内设有储水腔和气体反应腔， 所述储水腔向上开口设有进水口，所述进水口内固定设有进水阀，所述气体反应腔通过右 侧固定设有的出水阀与所述储水腔相连通，所述气体反应腔与所述储药剂腔通过所述药剂 流出口及所述药剂阀相连通，所述气体反应腔下壁内设有出气阀，所述气体反应腔向前开 口设有出气口，所述出气阀可控制气体从所述气体反应腔中通过所述出气口散发至外界。 进一步地，所述探测机构包括设置于探测箱中的传动腔，所述传动腔前后壁之间 转动设有绕线轮轴和从动齿轮轴，所述绕线轮轴上固定设有绕线齿轮，所述绕线轮轴绕有 绕线扭簧，所述绕线齿轮圆周绕有连门线，所述探测箱内设有与所述传动腔相连通的连门 线孔腔，所述连门线通过所述连门线孔腔然后左端固定连接于驾驶位车门，所述从动齿轮 轴上固定设有与所述绕线齿轮啮合的从动齿轮，所述探测箱内设有左齿条滑槽与右齿条滑 槽，所述左齿条滑槽与所述右齿条滑槽内滑动设有压板和传感齿条，所述压板与所述传感 齿条之间通过齿条连杆相连接，所述传感齿条与所述从动齿轮啮合，所述左齿条滑槽左壁 固定设有压力传感器，所述压板向左运动碰触至所述压力传感器时，将信号传至所述升降 机构，所述升降机构才会开始启动。 进一步地，所述工作腔向前开口设有正面缺口，所述呼气漏斗可从所述正面缺口 中取出，所述工作箱前端固定设有显示屏，经过检测酒精含量竖直在所述显示屏上显示。 本发明的有益效果：驾驶员打开车门时，通过与驾驶位出门相连的连门线使得升 降机构收到压力传感器的信号，开始上升使得呼气漏斗可从正面缺口中取出，检测完酒精 含量后可插回原位，方便快捷，同时眼球追踪机构可时刻监视监视员的精神状态，放气机构 可通过释放刺激性气体提醒驾驶员，效果良好，保证行驶安全。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1是本发明整体结构示意图； 5 CN 111572457 A 说　明　书 3/5 页 图2是图1的设备外部示意图； 图3是图1中A-A处的结构示意图； 图4是图1中B处的放大示意图； 图5是图1中C处的放大示意图； 图6是图1中外部俯视图； 图7是图6中D-D处结构示意图图； 图8是图1中的集成块上升时结构示意图。
