技术摘要：
本发明属于机电散热技术领域，尤其是一种室外机电设备的辅助散热壳体，针对现有技术存在的问题，现提出以下方案，包括外壳体，所述外壳体的顶部外壁固定连接有储水箱，且储水箱的底部外壁开有至少三个并列均匀分布的圆孔，圆孔的内部均设置有换热管，换热管的侧面外壁  全部
背景技术：
随着人民生活水平的不断提高，人们在日常生活中对机电设备的需求越来越多， 从交通工具到各种家用电器、计算机、打印机等已成为人们生活中不可缺少的机电产品。先 进的机电设备不仅能大大提高劳动生产率，减轻劳动强度，改善生产环境，完成人力无法完 成的工作，而且作为国家工业基础之一，对整个国民经济的发展，以及科技、国防实力的提 高有着直接的、重要的影响，还是衡量一个国家科技水平和综合国力的重要标志 大型的机电设备在工作时，其内部的零部件会散发大量的热量，因此在大型的机电设 备内部通常会设置有散热扇和进出风槽以使得外界空气和机电设备内部的空气产生互换 流通，进而对机电设备的内部进行降温，然而由于外界空气通常也具有一定的温度，当外界 空气进入机电设备内部时，机电设备内部零部件与空气之间的热交换有限，进而需要一种 辅助散热装置加快机电设备与外界空气之间的热交换以提高机电设备的散热效率。
技术实现要素：

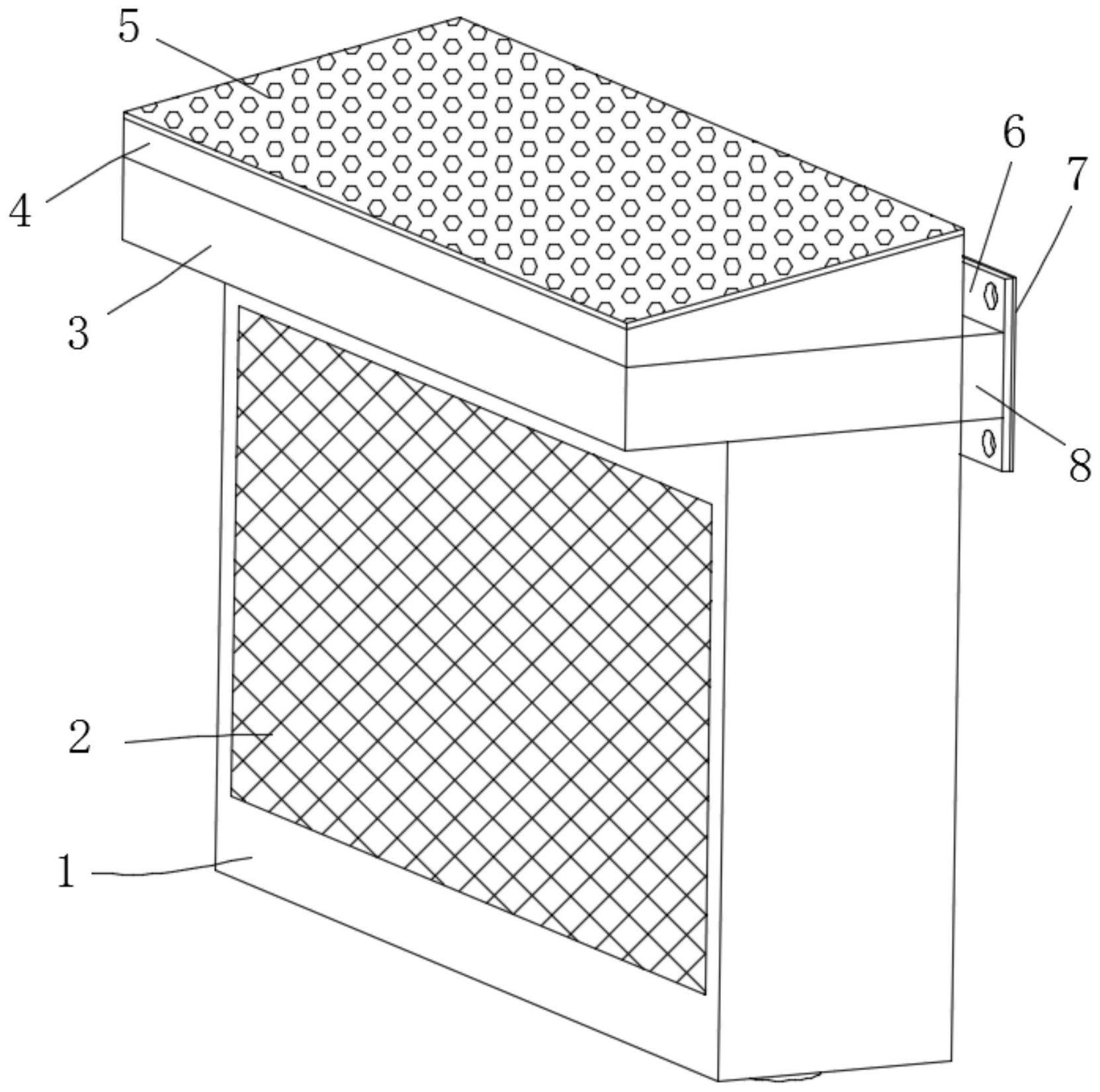

基于现有技术存在的技术问题，本发明提出了一种室外机电设备的辅助散热壳 体。 本发明提出的一种室外机电设备的辅助散热壳体，包括外壳体，所述外壳体的顶 部外壁固定连接有储水箱，且储水箱的底部外壁开有至少三个并列均匀分布的圆孔，圆孔 的内部均设置有换热管，换热管的侧面外壁和圆孔的侧面内壁之间留有导水缝隙，换热管 的底端延伸至外壳体的底部外侧，换热管的底部外壁固定连接有滤气壳，所述储水箱的一 侧外壁固定连接有连接壳，且换热管的一端延伸至连接壳的内部，换热管的一端外壁固定 连接有扩风壳。 优选地，所述连接壳的一侧外壁固定连接有固定板，且固定板的一侧外壁开有与 扩风壳相对应的导风槽，固定板的边缘固定连接有密封垫。 优选地，所述外壳体位于连接壳一侧的侧面外壁开有至少一个均匀分布的扇孔， 且扇孔的侧面内壁均固定连接有吹风扇，吹风扇的出风端朝向外壳体的内部，吹风扇的进 风端固定连接有滤壳。 优选地，所述外壳体远离吹风扇一侧的侧面外壁固定连接有排风槽，且排风槽的 侧面内壁固定连接有防护网。 优选地，所述外壳体位于每两个换热管之间的底部内壁均固定连接有导风板，且 导风板的横截面为V形结构。 优选地，所述外壳体的底部内壁固定连接有微型潜水泵，且微型潜水泵的出水端 连接有循环水管，循环水管的另一端连接于储水箱的内部。 优选地，所述储水箱的顶部外壁固定连接有集水壳，且集水壳的顶部外壁通过螺 3 CN 111615300 A 说　明　书 2/4 页 钉连接有滤水板，滤水板的顶部外壁开有下水孔。 优选地，所述集水壳位于滤水板下方的侧面内壁固定连接有支撑轨，且支撑轨的 顶部外壁放置有滤水网。 优选地，所述集水壳位于滤水网下方的侧面内壁固定连接有导流板一，且集水壳 位于导流板一下方一侧的侧面内壁固定连接有导流板二，导流板一靠近导流板二一侧的底 部外壁一端通过铰链连接有挡板。 优选地，所述滤水板的顶部外壁固定连接有与下水孔间歇分布的凸粒。 本发明中的有益效果为： 1、通过设置储水箱和导水缝隙，在储水箱的底部和换热管之间设置导水缝隙，储水箱 中的水则会由导水缝隙流出并沿换热管的侧壁向下滑落，水在滑落的同时则会在换热管表 面形成水膜并产生汽化吸热，进而会降低换热管内部空气的温度，从而能对进入到机电设 备内的空气进行降温，提高了机电设备的降温效果。 2、通过设置吹风扇，在换热管的一侧设置吹风扇，吹风扇工作能加快换热管表面 空气的流通速度，进而能加快换热管表面水膜的汽化速度，从而提高汽化降温的效果。 3、通过设置导风板，在换热管的一侧设置导风板，吹风扇吹出的部分风会正面吹 在换热管的一侧表面，另一部分风则会吹在导风板上，再由导风板进行导向后会吹在换热 管的另一侧，进而能全面的加快换热管表面水膜的汽化速度，进一步提高散热的效果。 4、通过设置滤水板和滤水网，在储水箱的上方设置集水壳，在集水壳上方设置滤 水网和滤水板，当雨天时，滤水网和滤水板能对雨水进行净化，进而使得雨水储存在储水箱 中，减小了工作人员加水的频率，节省了水资源。 5、通过设置凸粒，在滤水板的顶部设置与下水孔间歇分布的凸粒，当有树叶等片 状杂物落在滤水板上时，凸粒能使得片状杂物与滤水板之间产生间隙，进而能防止片状杂 物贴合在滤水板上而导致滤水板的透水效率降低。 6、通过设置挡板，在导流板一和导流板二之间设置挡板，当导流板二上没有水时， 挡板处于竖直垂落状态，进而能防止储水箱中的水蒸发，减少了水的损耗，提高了储水箱中 水的使用效率。 附图说明 图1为本发明提出的一种室外机电设备的辅助散热壳体的整体结构示意图； 图2为本发明提出的一种室外机电设备的辅助散热壳体的外壳体结构局部剖视图； 图3为本发明提出的一种室外机电设备的辅助散热壳体的换热管局部示意图； 图4为本发明提出的一种室外机电设备的辅助散热壳体的外壳体俯视结构剖视图； 图5为实施例2的一种室外机电设备的辅助散热壳体的集水壳结构剖视图。 图中：1-外壳体、2-防护网、3-储水箱、4-集水壳、5-滤水板、6-固定板、7-密封垫、 8-连接壳、9-循环水管、10-换热管、11-微型潜水泵、12-导风板、13-滤气壳、14-滤壳、15-吹 风扇、16-扩风壳、17-导水缝隙、18-下水孔、19-凸粒、20-支撑轨、21-滤水网、22-导流板一、 23-挡板、24-导流板二。 4 CN 111615300 A 说　明　书 3/4 页
