技术摘要：
本发明提出了一种混凝土添加剂定量掺料机构及其控制系统，该定量掺料机构包括若干可拆卸连接的导料腔、称重机构、倒料机构，导料腔顶部设有凹槽，凹槽内安装有称重传感器，称重传感器上设有该称重机构，包括称重杆、称重袋，倒料机构包括收卷辊，称重袋内底部固设有拉  全部
背景技术：
混凝土添加剂简称外加剂，是用于改善混凝土性能的物质，在拌制混凝土过程中 掺入使用，掺量一般不大于水泥质量的5%。 外加剂按主要功能分为四类:(1)改善混凝土拌合物和易性能的外加剂，包括各种 减水剂、引气剂和泵送剂等；(2)调节混凝土凝结时间、硬化性能的外加剂，包括缓凝剂、早 强剂和速凝剂等；(3)改善混凝土耐久性的外加剂，包括引气剂、防水剂和阻锈剂等；(4)改 善混凝土其他性能的外加剂，包括加气剂、膨胀剂、防冻剂、着色剂、防水剂和泵送剂等。 当下为提高混凝土产品的性能，往往需要向其中添加多种外加剂，用量、型态、添 加顺序各不相同，不能快速便捷的投入混凝土浆料中，对此，本申请提出了一种混凝土添加 剂定量掺料机构及其控制系统。
技术实现要素：

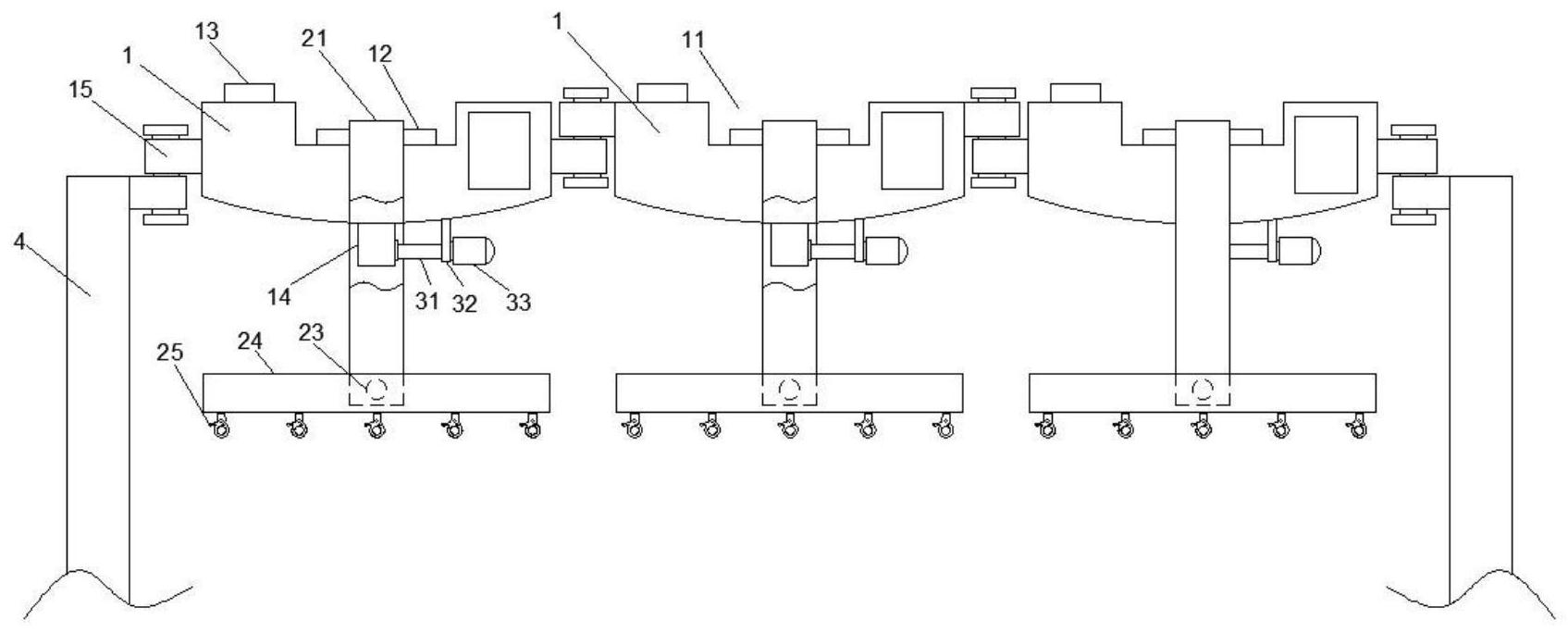

有鉴于此，本发明的目的在于提供一种混凝土添加剂定量掺料机构及其控制系 统，该掺料机构为可拆卸的组合式结构，灵活变通，使用局限性小，由导料腔、称重机构、倒 料机构组成一组独立的操作单元，可根据需要安装多组以适用多种添加剂的同时操作，由 PLC控制器调控，简单便捷，综合实用性强。 为达到上述目的，本发明提供如下技术方案： 一种混凝土添加剂定量掺料机构，包括若干可拆卸连接的导料腔，导料腔顶部设有凹 槽，凹槽内安装有称重传感器，导料腔顶部、底部分别开设有进料口、出料管； 还包括称重机构，称重机构包括称重杆、称重袋，称重杆底部两侧对称设有连接件，连 接件包括连接杆以及固设于连接杆外端的半圆环杆，半圆环杆底端安装有若干钩扣，称重 袋上端沿侧开设有若干开孔，钩扣与开孔适配勾接； 还包括倒料机构，倒料机构包括收卷辊，收卷辊一端与出料管外壁转动插接，另一端转 动插接于安装板，安装板与导料腔底面固连且安装板上安装有驱动收卷辊转动的电机，称 重袋内底部固设有拉绳，拉绳上端与收卷辊相连以实现收卷绕设。 作为本发明进一步优选，导料腔两侧设有连接耳，连接耳上开设有螺纹通道，相邻 两个导料腔间通过插接螺栓实现连接耳间的铰接相连，导料腔至少设有2个，最外侧导料腔 外端连接耳连有支撑架或安装于搅拌设备上方。 作为本发明进一步优选，进料口通过料管与添加剂的储料仓连通，料管上设置有 送料泵和电磁调节阀。 作为本发明进一步优选，称重杆为n形结构且适配插接在凹槽上。 作为本发明进一步优选，连接杆采用可伸缩杆结构，选自但不限于电动伸缩杆。 3 CN 111605079 A 说　明　书 2/3 页 作为本发明进一步优选，称重袋采用防水材料。 一种应用于上述的混凝土添加剂定量掺料机构的PLC控制系统。PLC控制器与各电 器元件连接，用于接收现状装置的状态和数据，读取程序并执行完毕后，发出相应指令至输 出装置，以此循环运行至停止。 本发明的有益效果在于：本发明掺料机构为可拆卸的组合式结构，灵活变通，使用 局限性小，由导料腔、称重机构、倒料机构组成一组独立的操作单元，可根据需要安装多组 以适用多种添加剂的同时操作，由PLC控制器调控，简单便捷，综合实用性强。 设有多个导料腔，可根据需要进行安装组合，每个导料腔对应一种添加剂的定量 取用，使用时，将合适数目的导料腔连接组合，进料口分别连通相应种类的添加剂，然后将 称重杆插入导料腔的凹槽，再将称重袋勾接在钩扣上，启动送料泵，将添加剂送入导料腔 内，并从出料管落入下方张开的称重袋内，随着添加剂物料的导入，称重机构重量增大，并 由称重传感器反馈，最终获得重量数据，待重量满足需求时，停止进料，启动电机转动收卷 辊使得拉绳收卷，称重袋底面被提升至翻转，即可将称重袋内的物料倒出至搅拌设备内。 附图说明 图1为本发明结构示意图； 图2为本发明称重机构示意图； 图3为本发明称重机构俯视图； 图4为本发明称重袋示意图； 图中：1导料腔、11凹槽、12称重传感器、13进料口、14出料管、15连接耳、2称重机构、21 称重杆、22称重袋、23连接杆、24半圆环杆、25钩扣、26开孔、27拉绳、3倒料机构、31收卷辊、 32安装板、33电机、4支撑架。
