技术摘要：

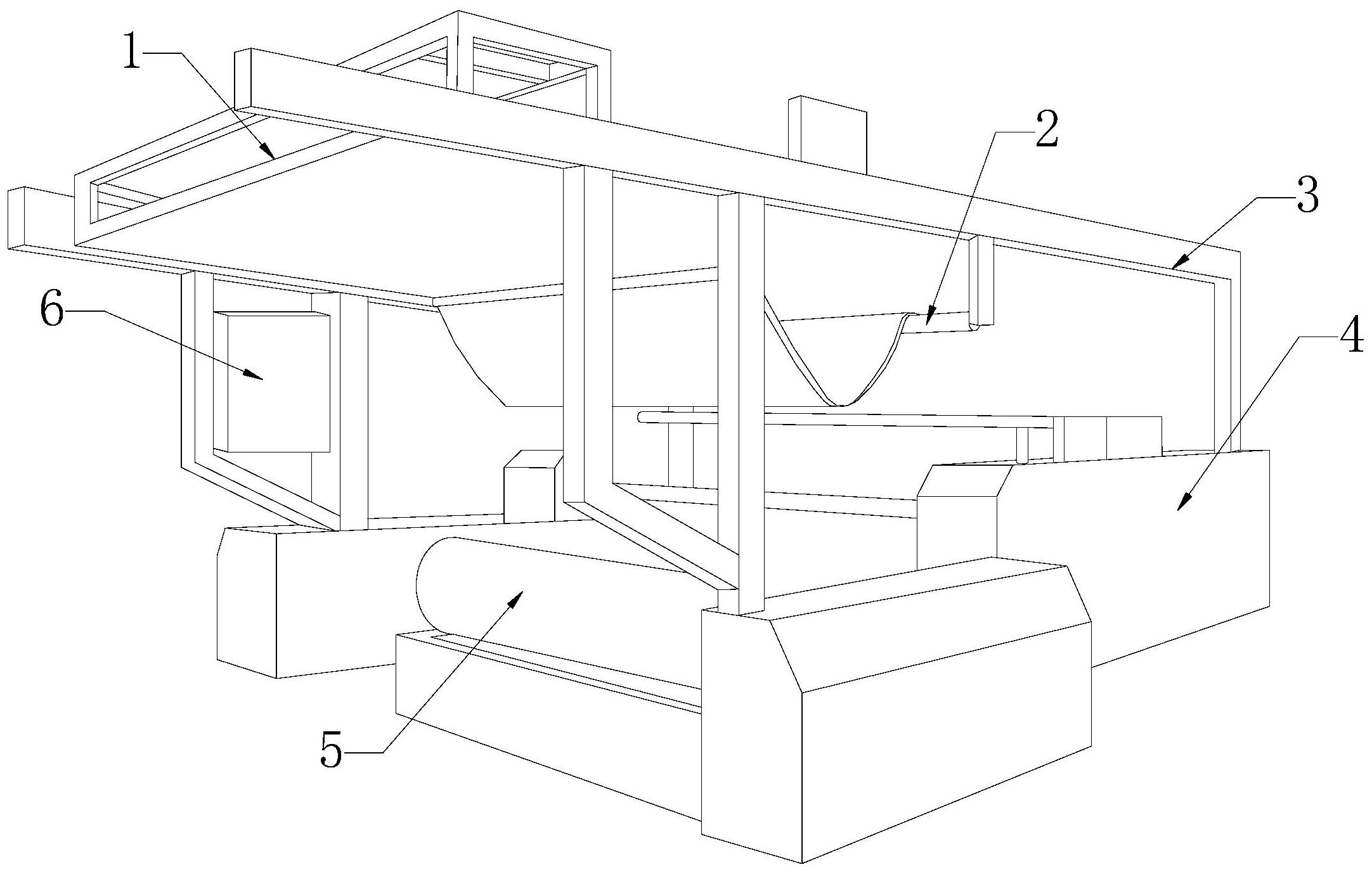

本发明公开了一种纺织品高效印染装置，其结构包括处理器、支杆轮、支架、机体、滚轮、控制箱，机体的上方与处理器机械连接，机体与支架固定连接，处理器的后方设有支杆轮，机体的左侧安装了控制箱，滚轮与机体通过连接轴活动连接，本发明通过夹体将纺织品夹住，夹体的  全部
背景技术：
以前纺织品在染色时都是直接放在大染缸里染色，这样使纺织品的款式单一，随 着人们生活水平的提高，对纺织品的染色花样需求越来越多，人们便引进了高效的印染设 备，然而市面上的印染装置在传送中都是通过将纺织品连接在传送轴上，通过不同高度位 置的传送轴转动，进行传送，纺织品在这个过程中只受到轴之间转动的拉力，这便导致纺织 品在传送过程中容易出现褶皱，当纺织品有褶皱时，印染装置在印染过程中褶皱部位印出 来便是混乱的，使纺织布印染失败。
技术实现要素：
针对现有技术的不足，本发明是通过如下的技术方案来实现：一种纺织品高效印 染装置，其结构包括处理器、支杆轮、支架、机体、滚轮、控制箱，所述机体的上方与处理器机 械连接，所述机体与支架固定连接，所述处理器的后方设有支杆轮，所述机体的左侧安装了 控制箱，所述滚轮与机体通过连接轴活动连接； 所述处理器由传送体、抚平器、转珠组成，所述传送体与抚平器机械连接，所述转 珠通过活动轴与传送体活动连接，所述传送体安装在机体的上方。 作为本技术方案的进一步优化，所述抚平器设有翻转板、台体、夹体、滑轮、连接 块、旋转轴、抚平体，所述台体的两侧与翻转板卡合连接，所述台体与夹体机械连接，所述滑 轮安装在夹体两侧，所述连接块与台体通过连接轴活动连接，所述连接块的中间设有旋转 轴，所述抚平体与连接块滑动连接，所述旋转轴为两个弧度朝向相反的弧形块与一个中心 活动轴连接的结构。 作为本技术方案的进一步优化，所述夹体是由一个弧形连接体沿着一个圆弧等距 分布，该弧形块下方设有夹扣呈对称连接，所述夹体的夹扣为一个弧形尖边块通过活动轴 与夹体的弧形块活动连接，所述夹体弧度凹面设有凸起块。 作为本技术方案的进一步优化，所述抚平体为一个连接体下方设有转轮，所述抚 平体的转轮叶片中间为一个长方体通过活动轴与连接体活动连接，且其前方为一个圆形 块，该圆形块下方的中间为凸起结构，两侧凹陷处设有半圆滑动块，所述抚平体前方圆形中 间的凸起块与两侧的半圆滑动块在同一平面上。 作为本技术方案的进一步优化，所述连接块上设有滑道，所述连接块的厚度高于 旋转轴，使得旋转轴完全镶嵌在连接块中心，让旋转轴与抚平体底部接触面在同一平面上。 作为本技术方案的进一步优化，所述转珠设有珠体、连接柱、处理块、旋转块，所述 珠体上安装有连接柱，所述连接柱与处理块机械连接，所述连接柱与旋转块通过连接轴活 动连接，所述旋转块为一个半圆凹槽内部连接转动弧形块，所述旋转块的转动弧形块与处 理块都在同一弧线上。 3 CN 111575974 A 说　明　书 2/5 页 作为本技术方案的进一步优化，所述珠体为椭圆球结构，通过一条长轴串起来连 接在处理器上，所述珠体所连接的结构一圈为一组结构，其椭圆球中间的连接结构最大，从 中间向两边沿着椭圆球的弧面等距分布，越往外连接结构组越小。 作为本技术方案的进一步优化，所述处理块的一部分为半圆弧形条，其两边设有 突出弧形块与半圆弧形条在同一直线上，所述处理块的另一部分为半球体结构，其表面设 有刷体，且刷体的连接处设有凸起块，所述处理块连接处的凸起块设有磨纱层。 有益效果 本发明一种纺织品高效印染装置与现有技术相比具有以下优点： 1.本发明的连接块中间的旋转轴它的弧度朝向相反，使它在转动时弧度接触面朝 向是一致的，使纺织品抚平的更彻底，实现经过对连接块中间的纺织品进行转动抚平，而抚 平体上的转轮叶片通过中间的长方体转动可前方的圆形块进行抚平，长方体绕着一点旋 转，可以将周边的纺织品上的褶皱抚平，而它前面的圆形块下方的凸起块完全接触纺织品 在抚平体转动时，通过平面接触将纺织品抚平，而它两侧的半圆结构来回滑动，通过滑动延 伸抚平纺织品，而抚平器的抚平结构其底部都在同一平面上，使纺织品完全接触抚平器实 现抚平效果。 2.本发明通过夹体将纺织品夹住，夹体的夹合块的弧度面设有凸起块增加了摩擦 力，当纺织品被夹住时使他不易脱落，当纺织品被夹到滑轮上并松开时，夹合块的表面会对 边缘的纺织品进行扫动，抚平边缘上的褶皱，在翻转块的夹合下，纺织品两边都被夹住通过 滑轮传送，一方面实现离你传送功能，另一方面两边都受到拉力被拉直，可以大大减少纺织 品的褶皱。 3.本发明通过转珠的转动进一步将纺织品抚平，处理块上的刷体可以将纺织品上 的毛线等杂质扫掉，半球刷体能清扫更多杂质，而与它的连接处上的凸起块是有磨纱层，而 纺织品上的线体等杂质具有一定的附着力可以附着在磨纱上，而另一侧的半圆弧条以及它 两边的凸起弧形体，在同一圆弧上，在转动时可以对纺织品进行完全抚平，而珠体所连接的 抚平体，从中间向两边沿着椭圆球的弧面等距分布，越往外连接结构组越小，是根据椭圆球 体的结构特性分布的，使得珠体在转动时可以完全接触纺织品，进一步抚平纺织品的褶皱。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1为本发明一种纺织品高效印染装置的整体结构示意图。 图2为本发明的处理器结构示意图。 图3为本发明的抚平器结构示意图。 图4为本发明的夹体结构示意图。 图5为本发明的抚平体结构示意图。 图6为本发明的珠体结构示意图。 图7为本发明的处理块结构示意图 图中：处理器1、支杆轮2、支架3、机体4、滚轮5、控制箱6、传送体11、抚平器12、转珠 13、翻转板12-1、台体12-2、夹体12-3、滑轮12-4、连接块12-5、旋转轴12-6、抚平体12-7、珠 4 CN 111575974 A 说　明　书 3/5 页 体13-1、连接柱13-2、处理块13-3、旋转块13-4。
