技术摘要：
本发明公开了一种暖通管路的阀控液压源回路用螺纹插装阀集成块，属于液压系统技术领域，其集成设置有多个单向阀、溢流阀和电磁换向阀，可以通过调整内部油路适应不同液压系统管路，液压油通过进油管口进入阀块本体内部，通过螺纹插装阀集成块的内部管道进入电磁换向阀  全部
背景技术：
暖通是建筑的一个组成部分。在学科分类中的全称为供热供燃气通风及空调工 程，包括：采暖、通风、空气调节这三个方面，从功能上说也是未来家庭必不可缺的一部分。 在大型的供暖管路系统中，需要采用液压系统驱动管路阀门的关闭和开启。其中， 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件(附件) 和液压油。液压系统可分为两类：液压传动系统和液压控制系统。液压传动系统以传递动力 和运动为主要功能。液压控制系统则要使液压系统输出满足特定的性能要求，特别是动态 性能。 液压传动系统由于其独特的优点，即具有广泛的工艺适应性、优良的控制性能和 较低廉的成本，在各个领域中获得愈来愈广泛的应用。但由于客观上系统中各元件和工作 液体都是在封闭油路内工作，一旦复杂液压系统管路发生破裂很难维修。 已有技术，在对复杂液压系统进行设计后应用复杂管路进行连接使用，现有的液 压系统管路连接通常采用细长的管道进行一对一连接，当液压系统相对复杂需要大量使用 细长管道连接时，占地空间极大增加，管路狭长，油路压力损失大，而且管路接口极易破裂， 维护不方便，造成资源的浪费，大量浪费人力、物、财力。因此亟需研发一种管路接口更加安 全，空间利用率高、节省材料、复杂液压系统管路制造成本低、安全可靠不会对人体造成伤 害的阀控液压源回路螺纹插装阀集成块。
技术实现要素：

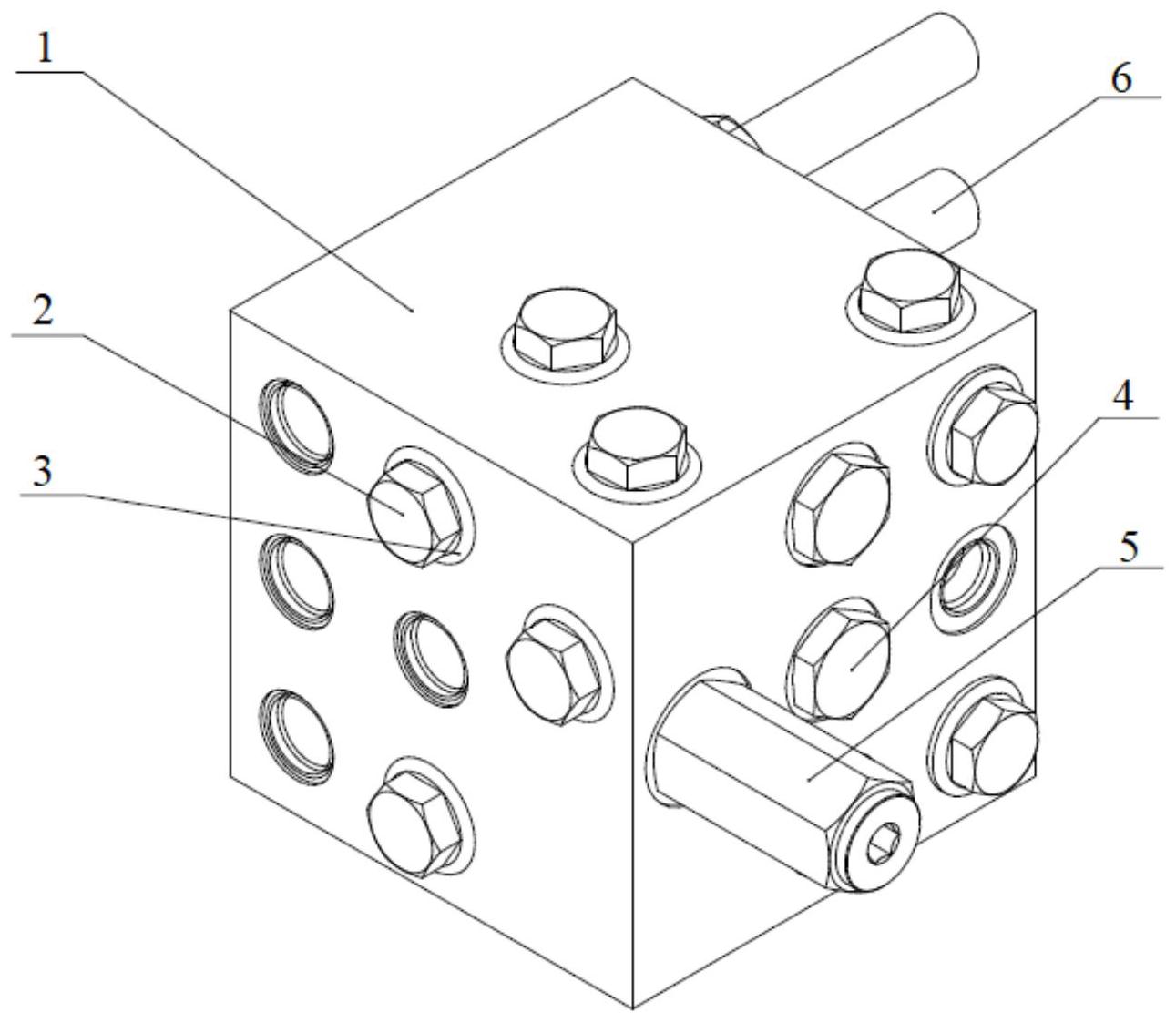

本发明提供一种暖通管路的阀控液压源回路用螺纹插装阀集成块，旨在提高复杂 液压系统管路连接强度，避免管路破裂过程中对人体造成伤害，提高液压系统空间利用率， 而且还可以降低液压系统制造和维修成本。 本发明提供的具体技术方案如下： 本发明实施例提供一种暖通管路的阀控液压源回路用螺纹插装阀集成块包括阀 块本体、固定在所述阀块本体上的密封螺塞、安装在所述密封螺塞和所述阀块本体之间的 密封圈、固定在所述阀块本体上的单向阀、溢流阀和电磁换向阀，所述阀块本体的上表面呈 三角形分布设置有第一工艺孔、第二工艺孔和第三工艺孔，所述阀块本体的左侧面上设置 有第四工艺孔、第五工艺孔、第六工艺孔、第一进油口、第二进油口、第三进油口和出油口， 所述阀块本体的前表面设置有溢流阀安装孔、单向阀安装孔和油箱接口、位于所述油箱接 口两侧的第七工艺孔和第八工艺孔，所述阀块本体的右侧面设置有电磁换向阀安装口，所 述密封螺塞安装在所述工艺孔内，所述密封螺塞用于密封所述工艺孔。 可选的，所述溢流阀安装孔经溢流阀连接管与出油管相连通，所述出油管与所述 3 CN 111577696 A 说　明　书 2/6 页 出油口相连接，所述溢流阀连接管贯穿所述出油管的单侧管壁，所述单向阀安装孔与单向 阀连接管相连接，所述出油管贯穿所述单向阀连接管的单侧管壁。 可选的，所述进油口和所述电磁换向阀安装孔之间设置有进油管，所述单向阀连 接管贯穿所述进油管的单侧管壁，所述油箱接口与油箱接管相互连接且所述油箱接管贯穿 所电磁换向阀安装孔的单侧管壁，所述溢流阀连接管与所述第二工艺孔之间相互正交连 通，所述单向阀连接管位于所述单向阀安装孔和所述进油管之间，所述溢流阀连接管位于 所述出油口和所述单向阀连接管之间。 可选的，所述进油口与所述电磁换向阀安装孔相连通且所述进油口与所述电磁换 向阀安装孔同心设置，所述油箱接口与所述电磁换向阀安装孔相连通，所述油箱接口经所 述油箱接管、所述进油管、所述单向阀连接管、所述出油管与所述出油口相互连通。 可选的，所述第二工艺孔和所述第六工艺孔相互正交贯穿以实现溢流阀安装孔与 所述油管接口之间的连通，所述第六工艺孔与所述第三工艺孔之间相互正交连通且所述第 六工艺孔贯穿所述第三工艺孔的单侧管壁，所述第三工艺孔与所述第七工艺孔和所述第八 工艺孔之间相互正交贯穿且所述第七工艺孔和所述第八工艺孔相互平行。 可选的，所述第七工艺孔和所述第八工艺孔通过所述第三工艺孔与所述油管接口 相互连通，所述第六工艺孔位于所述单向阀连接管之间的阀块本体上，所述第二工艺孔垂 直所述溢流阀连接管设置且所述第二工艺孔贯穿所述溢流阀连接管的单侧管壁。 可选的，所述第一工艺孔垂直贯穿所述第四工艺孔和所述出油管且所述第一工艺 孔垂直贯穿所述第五工艺孔的单侧管壁，所述单向阀连接管分别通过所述第四工艺孔、第 五工艺孔以及所述第一工艺孔与所述出油管相互连通，所述出油管设置在所述第四工艺孔 和所述第五工艺孔之间。 本发明的有益效果如下： 本发明实施例提供一种暖通管路的阀控液压源回路用螺纹插装阀集成块上集成 设置有多个单向阀、溢流阀和电磁换向阀，可以通过调整内部油路适应不同液压系统管路， 液压油通过进油管口进入阀块本体内部，通过螺纹插装阀集成块的内部管道进入电磁换向 阀，电磁换向阀会根据液压系统的液压缸是否工作控制液压油通过阀块本体内管道进入液 压缸；液压缸不运行状态，液压油直接通过回油管道流回油箱，液压缸工作状态，液压油通 过阀块本体内部管道流经单向阀进入液压缸，管道内部压力达到预定值则液压油通过溢流 阀流向出油口进入油箱，保持系统恒定压力，提高安全性；可以根据液压系统需求选择一个 电磁换向阀和一个单向阀工作，也可以选择多个电磁换向阀、多个换向阀同时工作，若液压 系统流量要求大，三个进油口和三个电磁换向阀相互配合保证液压缸的正常运行，若液压 系统流量要求小则自动采用更为经济的工作方式，即一个进油口和一个电磁换向阀工作， 减小箱体管道内液压油的流量，适用范围广且可以降低液压系统使用成本，使液压系统可 靠性极大提高，将复杂的液压管路集中到一个小小的螺纹插装阀集成块上，极大节省占空， 进一步提高了螺纹插装阀集成块的通用性和使用效率。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 4 CN 111577696 A 说　明　书 3/6 页 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块的轴 侧结构示意图； 图2为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块的轴 侧结构示意图； 图3为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块的主 视结构示意图； 图4为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块的左 视结构示意图； 图5为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块的俯 视结构示意图； 图6为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块的右 视结构示意图； 图7为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块沿溢 流阀安装孔和单向阀安装孔中心轴线的剖视结构示意图； 图8为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块沿第 二工艺孔和第三工艺孔中心轴线的剖视结构示意图； 图9为本发明实施例的一种暖通管路的阀控液压源回路用螺纹插装阀集成块沿出 油口和第一工艺孔中心轴线的剖视结构示意图。
