技术摘要：
本发明公开了一种红薯粉快速烘干装置，包括烘干箱、入料斗、研磨辊、第一齿轮箱、第一电机、第二齿轮箱、第二电机、绞龙、支撑腿、筛料网、轴承座、热风箱和输气管，所述烘干箱的顶部安装有入料斗，所述烘干箱的一端安装有第一齿轮箱，所述第一齿轮箱的一侧安装有第一  全部
背景技术：
番薯别称甘储、甘薯、朱薯、金薯、番茹、红山药、玉枕薯、山芋、地瓜、甜薯、红薯、红 苕、白薯、阿鹅、萌番薯。一年生草本植物，地下部分具圆形、椭圆形或纺锤形的块根，茎平卧 或上升，偶有缠绕，多分枝，叶片形状、颜色常因品种不同而异，通常为宽卵形，叶柄长短不 一，聚伞花序腋生，蒴果卵形或扁圆形，种子1-4粒，通常2粒，无毛。现有的红薯粉在生产的 时候需要对红薯粉进行烘干，但是现有的烘干装置功能单一，灵活性差，不能快速将红薯粉 进行研磨，烘干效率低，速度慢，不方便使用。
技术实现要素：

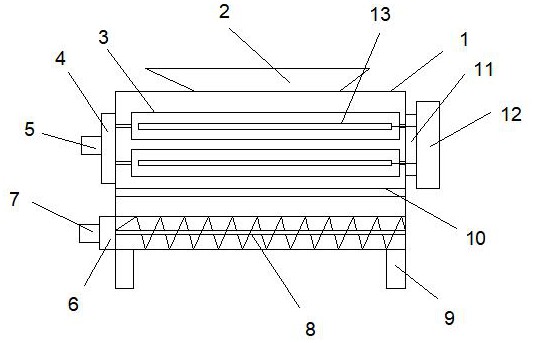

本发明的目的就在于克服现有技术的不足，提供了一种结构简单，使用方便的红 薯粉快速烘干装置。为了实现上述目的，本发明提供了一种红薯粉快速烘干装置，包括烘干 箱、入料斗、研磨辊、第一齿轮箱、第一电机、第二齿轮箱、第二电机、绞龙、支撑腿、筛料网、 轴承座、热风箱和输气管，所述烘干箱的顶部安装有入料斗，所述烘干箱的一端安装有第一 齿轮箱，所述第一齿轮箱的一侧安装有第一电机，所述烘干箱的内部安装有研磨辊，所述研 磨辊内安装有输气管，所述研磨辊的一端安装有轴承座，所述轴承座的一侧安装有热风箱， 所述研磨辊的底部安装有筛料网，所述筛料网的底部安装有绞龙，所述绞龙的一端安装有 第二齿轮箱，所述第二齿轮箱的一侧安装有第二电机，所述烘干箱的底部焊接有支撑腿。 进一步地，所述入料斗与烘干箱焊接相连，所述第一齿轮箱和轴承座均通过螺栓 安装在烘干箱上。 进一步地，所述研磨辊的一端安装在第一齿轮箱内，所述研磨辊的另一端安装在 轴承座上，所述热风箱安装在烘干箱上。 进一步地，所述第二齿轮箱通过螺栓安装在烘干箱上，所述绞龙和第二电机均安 装在第二齿轮箱上。 本发明的有益效果：该烘干装置可以将红薯粉进行研磨并烘干，提高烘干效率，让 红薯粉更加精细，可以对红薯粉进行出料，灵活性强，结构简单，便于推广。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明的内部结构示意图。 1、烘干箱；2、入料斗；3、研磨辊；4、第一齿轮箱；5、第一电机；6、第二齿轮箱； 3 CN 111578646 A 说　明　书 2/2 页 7、第二电机；8、绞龙；9、支撑腿；10、筛料网；11、轴承座；12、热风箱；13、输气管。
