技术摘要：
一发光面板包含一基板、设于基板上的复数个发光元件、设于所述这些发光元件上的一保护层以及设于基板上的一光学膜。所述这些发光元件包含一第一发光元件，用以发射一第一光束，及一第二发光元件，用以发射波长与第一光束不同的一第二光束。光学膜实质上与第一发光元件  全部
背景技术：
有机发光显示器(organic  light  emitting  diode，OLED)已广泛用于大多数的高 端电子装置中。然而，由于发光材料的限制，OLED显示器在一新画面出现于荧幕上时可能会 显示淡淡的残影。事实上，本领域众所公认的挑战之一就是改善装置的使用年限。特别是， 发出蓝光的装置的操作时间较短，是OLED显示器发挥全部应用潜力的一大阻碍。因此，OLED 产业正在寻求能够解决上述议题的方法。
技术实现要素：

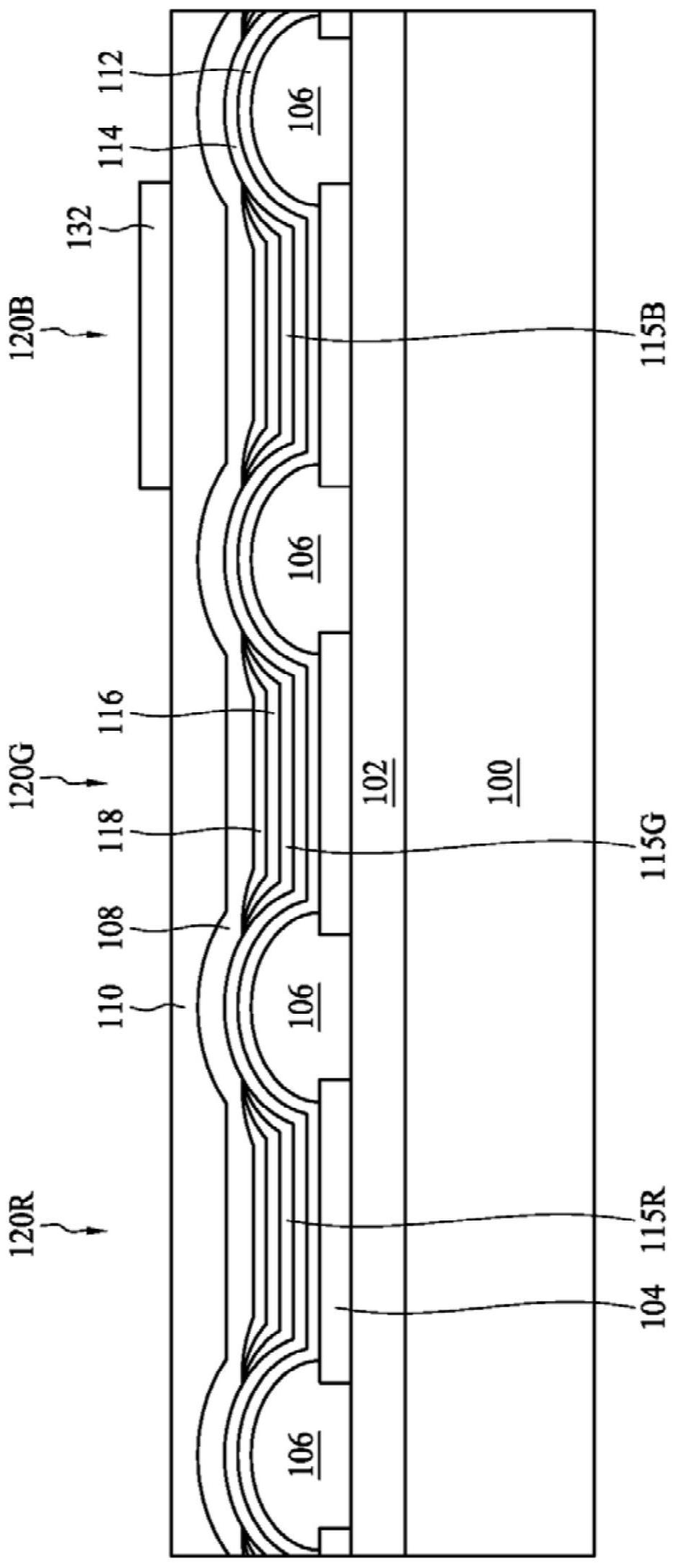

一发光面板包含一基板、设于基板上的复数个发光元件、设于所述这些发光元件 上的一保护层以及设于基板上的一光学膜。所述这些发光元件包含一第一发光元件，用以 发射一第一光束，及一第二发光元件，用以发射波长与第一光束不同的一第二光束。光学膜 实质上与第一发光元件并排，且用以相对于第一发光元件输出的第一光束强度而修饰光学 膜输出的第一光束强度。 在某些实施方式中，该第一光束实质上落于一第一波长范围中，该第二光束实质 上落于一第二波长范围中，且该第一波长范围小于该第二波长范围。在某些实施方式中，由 该光学膜输出的该第一光束的强度相对于由该第一发光元件输出的该第一光束的强度的 一比例大于100％。在某些实施方式中，该光学膜对于该第一光束的一光穿透率大于80％。 在某些实施方式中，该光学膜的一出光表面包含一平坦表面。在某些实施方式中，该光学膜 的一出光表面包含一粗糙表面。在某些实施方式中，该保护层设于该第一发光元件及该光 学膜间。在某些实施方式中，该光学膜的一折射率介于1.1及1.7间。在某些实施方式中，该 光学膜设于该保护层及该第一发光元件间。在某些实施方式中，该光学膜的导电性小于该 发光元件的一阴极的导电性。在某些实施方式中，该光学膜的导电性小于1x10-5(S·m-1)。 在某些实施方式中，该第一发光元件的一有效发光面积大于该第二发光元件的一 有效发光面积。在某些实施方式中，该第一发光元件与该第二发光元件的一有效发光面积 比为约1.35。在某些实施方式中，所述这些发光元件还包括一第三发光元件，用以发射一第 三光束，其波长与该第一光束及该第二光束不同，其中该第三光束实质上落于一第三波长 范围中，该第三波长范围介于该第二波长范围及该第一波长范围间，且该第三发光元件的 一有效发光面积大于该第二发光元件的一有效发光面积。在某些实施方式中，该第三发光 元件与该第二发光元件的一有效发光面积比介于约0.7至约1.35间。 在某些实施方式中，该第一光束实质上落于一第一波长范围中，该第二光束实质 上落于一第二波长范围中，且该第一波长范围大于该第二波长范围。在某些实施方式中，由 4 CN 111584543 A 说　明　书 2/9 页 该光学膜输出的该第一光束的强度相对于由该第一发光元件输出的该第一光束的强度的 一比例小于100％。在某些实施方式中，该保护层设于该第一发光元件及该光学膜间。在某 些实施方式中，该光学膜对于该第一光束的一光穿透率小于80％。在某些实施方式中，该光 学膜设于该保护层及该第一发光元件间。在某些实施方式中，该光学膜的导电性小于该发 光元件的一阴极的导电性。在某些实施方式中，该光学膜对于该第二光束的一光穿透率小 于80％。 附图说明 图1为根据某些实施方式，一发光面板的中间产物。 图2为根据某些实施方式，一发光面板的俯视图。 图3为根据某些实施方式，一发光面板的中间产物。 图4为根据某些实施方式，一发光面板的中间产物。 图5为根据某些实施方式，一发光面板的中间产物。 图6为根据某些实施方式，一发光面板的中间产物。 图7为根据某些实施方式，一发光面板的中间产物。 图8为根据某些实施方式，一发光面板的中间产物。
