技术摘要：

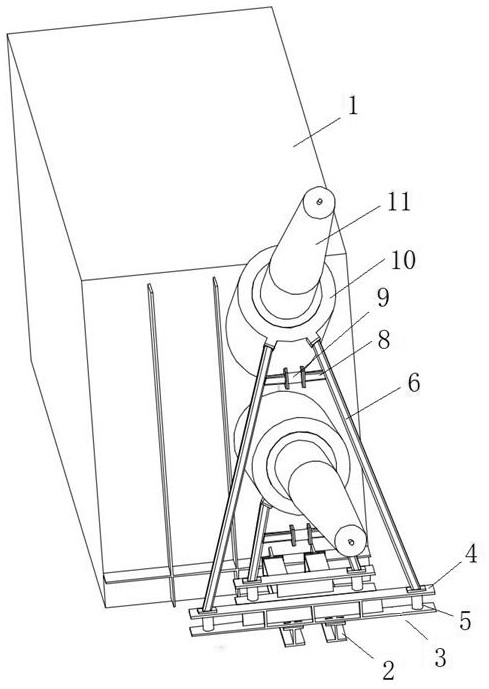

本发明涉及一种换流变压器阀侧升高座减震吸能支撑装置，属于输变电设备制造维护技术领域。技术方案是：支撑臂（2）固定在换流变压器本体（1）上，减震横梁（3）固定在支撑臂（2）上，两根支撑方钢（6）的一端分别固定在减震横梁（3）的两端，两根支撑方钢（6）的另一端  全部
背景技术：
随着科技发展，我国输电工程容量不断提高，换流变压器容量也随之升高，阀侧套 管电流增加，导致阀侧升高座直径增加，阀侧出线系统整体重量成比例增大，造成现有换流 变压器阀侧升高座支撑强度不足，甚至会造成阀侧套管及升高座固定螺栓断裂事故。 目前，换流变压器阀侧升高座常规加强措施是在阀侧升高座下方加装落地支撑。 此结构只能用于换流变压器在换流站现场就位后加装，换流变压器在厂内转运、试验及现 场就位过程中均无法安装落地支撑结构，此过程中，换流变压器阀侧升高座强度无法保证， 存在非常大的安全隐患。 另外，我国资源集中于西部地区，该区域具有地震烈度高、海拔高的特点。地震烈 度高，阀侧出线系统需要更高的机械抗震强度；海拔高，套管需要更高的空气净距，即套管 长度更长，其重量和力矩更大，也对阀侧出线系统的机械抗震强度有更高的要求。现有的换 流变压器阀侧升高座落地支撑结构为硬连接，虽然也能加强其静态结构强度，但同时也增 加换流变压器阀侧升高座的刚度，造成阀侧升高座与阀侧套管刚度不匹配，在地震发生时， 更易造成阀侧套管根部断裂，不能满足抗震要求。
技术实现要素：
本发明的目的是提供一种换流变压器阀侧升高座减震吸能支撑装置，能有效解决 换流变压器在厂内转运、试验或现场就位过程中阀侧系统整体强度问题，使阀侧升高座刚 度与阀侧套管刚度相匹配，防止阀侧套管在地震工况时发生根部断裂，解决
