技术摘要：
本发明涉及桥梁施工技术领域，具体涉及一种可调节的桥梁支座垫块，包括承压座，承压座的内部滑动连接有支撑柱，支撑柱的顶部固定连接有支撑块，承压座的内部设置有调节件，支撑块与承压座之间设置有加强件；通过对转轮的转动，使得螺杆发生转动，由于螺杆两端的螺纹方  全部
背景技术：
桥梁支座是连接桥梁上部结构和下部结构的重要结构部件，位于桥梁和垫石之 间，它能将桥梁上部结构承受的荷载和变形(位移和角转)可靠地传递给桥梁下部结构，是 桥梁的重要传力装置。 为了最大化地利用桥梁支座对桥梁进行有效支撑，一般需要对桥梁支座调平与更 换，需使用顶升设备将桥梁顶升之后，对支座进行调平与更换，然后落梁，而在此过程中，使 用设备繁多，施工要求高，操作难度较大，否则较易造成铰缝开裂、局部混凝土破坏、桥梁损 坏等。 目前，虽然可采用支座垫块对桥梁支撑时进行高度调节，但是子啊其高度调节完 成后，其对桥梁支撑的稳定性较差，并且存在着其调节不便的问题。
技术实现要素：

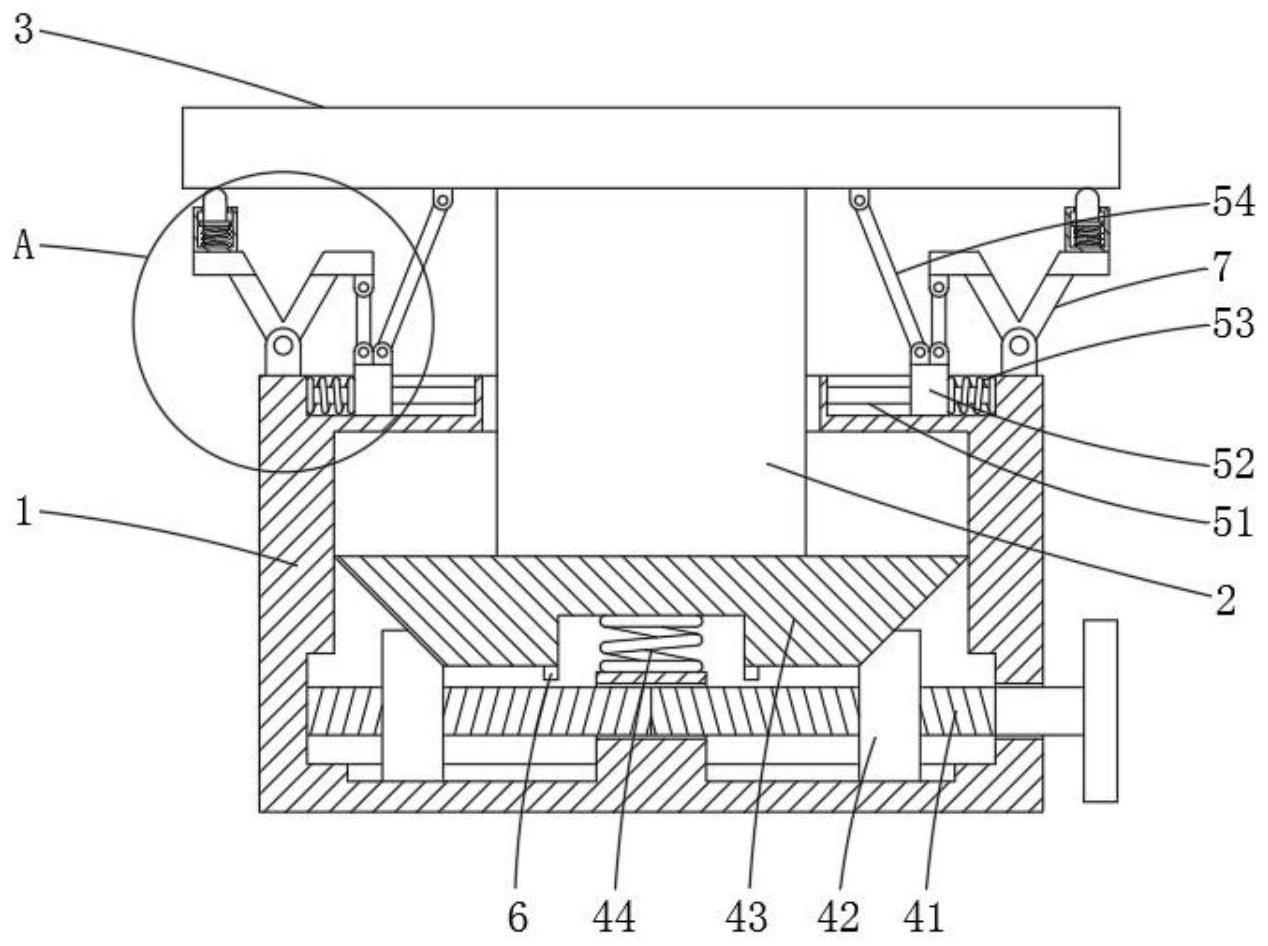

(一)解决的技术问题 本发明目的在于克服现有技术存在的不足，而提供一种可调节的桥梁支座垫块。 (二)技术方案 一种可调节的桥梁支座垫块，包括承压座，承压座的内部滑动连接有支撑柱，支撑 柱的顶部固定连接有支撑块，承压座的内部设置有调节件，支撑块与承压座之间设置有加 强件。 优选的，调节件包括与承压座转动连接的螺杆，螺杆的两端均螺纹连接有螺块，螺 杆的表面对应于两个螺块的螺纹方向相反，两个螺块之间设置有顶块，顶块与螺块的接触 面均为相适配的斜面，顶块的顶部与支撑柱固定连接，螺块的底部与承压座之间固定连接 有压缩弹簧。 优选的，加强件包括四个与承压座固定连接的限位杆，限位杆的内部滑动连接有 滑块，滑块与承压座的内部固定连接有支撑弹簧，滑块与支撑块之间铰接有加强杆。 优选的，压缩弹簧的一端延伸至顶块的内部，顶块的底部固定连接有两个呈对称 分布的凸起。 优选的，承压座位于滑块的一侧转动连接有V型杆，V型杆的一端与滑块之间铰接 有传动杆，V型杆的另一端固定连接有缓冲件。 优选的，缓冲件包括与V型杆固定连接的固定套，固定套内滑动连接有缓冲块，缓 冲块与固定套之间固定连接有顶出弹簧。 优选的，缓冲块的端面呈半球形曲面，缓冲块与支撑块的底部接触。 (三)有益效果 本发明提供了一种可调节的桥梁支座垫块，具有以下优点： 3 CN 111576204 A 说　明　书 2/4 页 1，通过对转轮的转动，使得螺杆发生转动，由于螺杆两端的螺纹方向相反，使得两 个螺块同步朝承压座中心运动，挤压顶块，带动压缩弹簧拉伸，通过支撑柱的作用，使得支 撑块的高度进行调节，便于对桥梁进行支撑，保证桥梁在支撑时的稳定性，支撑块高度进行 调节上升时，通过加强杆的传动作用，使得滑块在限位杆上滑动，带动支撑弹簧进行拉伸， 使得加强杆继续对支撑块进行支撑，进一步加强支撑块的稳定性，操作简单，支撑稳定性 高； 2，V型杆发生转动时，通过顶出弹簧的弹力作用，使得缓冲块向上运动，与支撑块 的底部接触，形成对支撑块的两侧进行支撑和缓冲的作用，配合加强杆的支撑作用，进一步 提高支撑块的稳定性。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的，保护一些实施例，对 于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其 他的附图。 图1为本发明的实施例一主剖结构示意图； 图2为本发明的实施例一的侧视结构示意图； 图3为本发明实施例二主剖结构示意图； 图4为图3中A区域放大示意图。 附图中，各标号所代表的部件列表如下： 1、承压座；2、支撑柱；3、支撑块；4、调节件；41、螺杆；42、螺块；43、顶块；44、压缩弹 簧；5、加强件；51、限位杆；52、滑块；53、支撑弹簧；54、加强杆；6、凸起；7、V型杆；8、传动杆； 9、缓冲件；91、固定套；92、缓冲块；93、顶出弹簧。
