技术摘要：
本发明提供了一种搓衣板组件、门盖装置及洗衣机，搓衣板组件包括：主搓衣板；和副搓衣板，通过活动连接结构与主搓衣板活动连接，能相对主搓衣板在第一位置与第二位置之间往复运动，且搓衣板组件在副搓衣板运动至第二位置时限定出供衣物投放的投放口。本申请提供的搓衣  全部
背景技术：
目前，洗衣机通常只具有机洗功能，但单纯的机洗功能无法满足污渍较多或者衣 物局部较脏(如衣领部位)的衣物的清洗需求，经常存在洗不净的现象。为此，用户经常需在 机外对衣物进行预先手工搓揉后再将衣物放入洗衣机进行洗涤，十分不便。
技术实现要素：

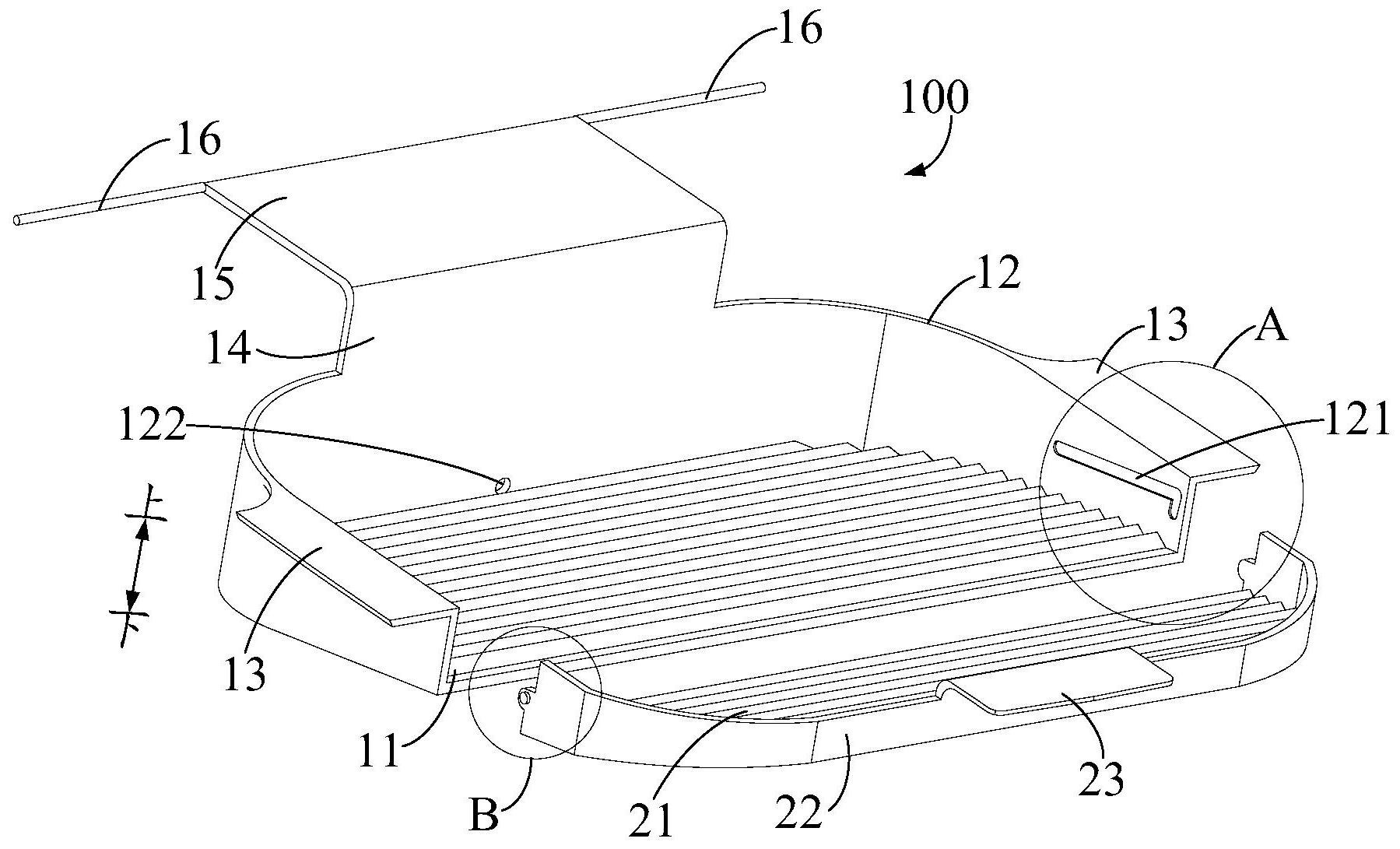

为了解决上述技术问题至少之一，本发明的一个目的在于提供一种搓衣板组件。 本发明的另一个目的在于提供一种包括上述搓衣板组件的门盖装置。 本发明的又一个目的在于提供一种包括上述门盖装置的洗衣机。 为了实现上述目的，本发明第一方面的技术方案提供了一种搓衣板组件，用于洗 衣机，包括：主搓衣板；和副搓衣板，通过活动连接结构与所述主搓衣板活动连接，能相对所 述主搓衣板在第一位置与第二位置之间往复运动，且所述搓衣板组件在所述副搓衣板运动 至所述第二位置时限定出供衣物投放的投放口。 本发明第一方面的技术方案提供的搓衣板组件，能够安装在洗衣机内供用户揉搓 衣物，从而使得洗衣机具备了手洗功能，因而用户无需在机外对衣物进行预先手工搓揉，直 接在机内先利用搓衣板组件预处理衣物，对衣物进行充分揉搓，然后将衣物投入内桶中进 行机洗即可，从而有效提高了污渍较多或者局部较脏(如衣领部位)的衣物的洗净效果，且 显著降低了用户揉搓衣物的操作难度，提高了用户的使用体验；且搓衣板组件包括主搓衣 板和副搓衣板，副搓衣板与主搓衣板活动连接，则当需要揉搓衣物时副搓衣板运动至第一 位置关闭投放口，当搓揉完毕后副搓衣板运动至第二位置打开投放口，用户可直接将揉搓 后的衣物通过投放口投入内桶中，一步到位，操作简单快捷，从而进一步提高了用户的使用 体验。 另外，本发明提供的上述技术方案中的搓衣板组件还可以具有如下附加技术特 征： 在上述技术方案中，所述活动连接结构为滑动连接结构。 活动连接结构为滑动连接结构，则副搓衣板与主搓衣板滑动连接，可以相对主搓 衣板往复滑动，滑动方式对空间要求较低，有利于简化产品结构，优化产品布局。 在上述技术方案中，所述滑动连接结构包括滑槽和凸起，所述滑槽与所述凸起中 的一个设置在所述主搓衣板上，所述滑槽与所述凸起中的另一个设置在所述副搓衣板上， 所述凸起插入所述滑槽并能沿着所述滑槽往复滑动。 利用滑槽和凸起的配合，来实现主搓衣板与副搓衣板的滑动连接，结构和原理较 为简单，既便于加工成型，也便于装配，因而有利于节约生产成本，提高装配效率。 4 CN 111576008 A 说　明　书 2/11 页 在上述技术方案中，所述滑槽包括主体段和与所述主体段相连并向下转折延伸的 限位段，所述凸起在所述副搓衣板运动至所述第一位置时限位在所述限位段内。 滑槽包括主体段和限位段，限位段与主体段相连并向下转折延伸，且当副搓衣板 运动至第一位置时，凸起恰好限位在限位段内，受到副搓衣板重力的限制，在不受外力的作 用下，凸起只能稳稳地停留在限位段内，而不能反向滑入主体段，从而保证了副搓衣板在第 一位置时的稳定性，进而保证了用户搓洗衣物的过程中搓衣板组件的使用可靠性，避免副 搓衣板来回滑动而降低用户的搓衣体验；而搓洗完毕后只需先向上提拉副搓衣板，使其由 限位段进入主体段，副搓衣板即可沿着主体段滑动至第二位置以打开投放口。 在上述技术方案中，所述主体段沿着靠近所述限位段的方向逐渐向上倾斜延伸。 主体段沿着靠近限位段的方向逐渐向上倾斜延伸，则副搓衣板需沿着主体段向下 滑动至第二位置，受到的限制，在不受外力的情况下，凸起也只能稳稳地停留在主体段的最 低处，而不能反向滑动，从而保证了副搓衣板在第二位置时的稳定性，进而保证了用户可以 方便快捷地将衣物通过投放口投入内桶中，进一步提高了用户体验。 在上述技术方案中，所述滑槽的数量为两个，两个所述滑槽对称设置在所述主搓 衣板上，所述凸起的数量为两个，两个所述凸起对称设置在所述副搓衣板上且与两个所述 滑槽一一对应。 两个滑槽与两个凸起相配合，形成了两组对称的滑动限位结构，有利于主搓衣板 与副搓衣板之间受力均衡，从而提高副搓衣板的滑动顺畅性，进而提高用户的使用体验。 在上述技术方案中，可选地，所述活动连接结构为转动连接结构。 活动连接结构为转动连接结构，则副搓衣板与主搓衣板转动连接，可以相对主搓 衣板往复转动，进而实现投放口的打开与关闭，结构和原理也较为简单。优选地，副搓衣板 能转动折叠在主搓衣板上，有利于缩小搓衣板组件的体积，便于收纳。 在上述任一技术方案中，所述搓衣板组件的底壁沿着靠近所述洗衣机的后背板的 方向向下倾斜延伸，所述底壁上设有凸棱。 搓衣板组件的底壁沿着靠近洗衣机的后背板的方向向下倾斜延伸，且底壁上设有 用于揉搓衣物的凸棱，则用户站在洗衣机前操作时，可以顺着搓衣板组件向下揉搓衣物，便 于用户施力，符合用户的操作习惯，从而进一步提高了用户的使用体验。 在上述技术方案中，所述主搓衣板包括设有所述凸棱的主底板和与所述主底板的 边缘相连的主侧围板，所述副搓衣板包括设有所述凸棱的副底板和与所述副底板相连的副 侧围板；所述主侧围板围设出开口朝向所述副侧围板的U形结构，所述副侧围板围设出开口 朝向所述主侧围板的U形结构，所述主侧围板及所述副侧围板通过所述活动连接结构相连。 主搓衣板包括主底板和主侧围板，副搓衣板包括副底板和副侧围板，则主底板和 副底板均沿着靠近洗衣机的后背板的方向向下倾斜延伸；且主侧围板和副侧围板均围设出 U形结构，且U形结构的开口相对设置，从而使得搓衣板组件围设出供搓洗衣物的搓洗腔，由 于有主侧围板和副侧围板的遮挡，搓洗腔内可以容纳一定量的液体，则用户揉搓一段时间 后可以将衣物浸入液体内，使衣物吸收一定的液体后再次进行揉搓，因而有利于用户对衣 物进行反复揉搓以提高衣物的洗净效果且无需频繁对衣物加水，从而进一步提高了用户的 使用体验。而主侧围板与副侧围板通过活动连接结构相连，实现了主搓衣板与副搓衣板的 活动连接。 5 CN 111576008 A 说　明　书 3/11 页 在上述技术方案中，所述主底板上的所述凸棱的截面积大于所述副底板上的所述 凸棱的截面积。 主底板上的凸棱的截面积大于副底板上的凸棱的截面积，则可以在主底板上进行 大件衣物(如衬衣、外套)的揉搓，而在副底板上进行小件衣物(如袜子、领带等)的揉搓，因 而便于用户根据衣物的种类对衣物进行分类搓洗，既保证对衣物的洗净效果，也提高对衣 物的保护作用。 在上述任一技术方案中，所述搓衣板组件的底部还设有排水口。 在搓衣板组件的底部设置排水口，则揉搓衣物过程中挤出的液体可以通过排水口 排出，而无需用户手动排水，从而进一步提高了用户的使用舒适度。进一步地，对于前述主 搓衣板包括主底板和主侧围板的技术方案而言，排水口设置主侧围板与主底板的下端的连 接部位处，便于液体在重力的作用下自动排出。优选地，排水口处还可以设置排水塞，需要 排水时拔出排水塞，不需要排水时，塞入排水塞。 在上述任一技术方案中，所述搓衣板组件还设有用于与所述洗衣机的门盖组件相 配合的支撑结构。 搓衣板组件还设有支撑结构，支撑结构与洗衣机的门盖组件配合安装，即可将搓 衣板组件支撑在洗衣机内，供用户对衣物进行揉搓处理，装配方式简单便捷。 进一步地，对于上述主搓衣板包括主底板和主侧围板及副搓衣板包括副底板和副 侧围板的方案而言，支撑结构设置在主侧围板和/或副侧围板上。主侧围板与副侧围板通过 活动连接结构相连，且支撑结构设置在主侧围板或者副侧围板或者主侧围板及副侧围板 上，既实现了主搓衣板与副搓衣板的活动连接，也实现了搓衣板组件与门盖组件的配合，同 时避免了活动连接结构或者支撑结构对搓衣板组件底壁(即设有凸棱的底壁)的占用，提高 了凸棱的覆盖面积，也防止了衣物揉搓过程中与衣物发生干涉导致衣物损坏。 在上述任一技术方案中，所述支撑结构包括设置在所述主搓衣板上的主折边，所 述主折边用于支撑在所述门盖组件的工作台上；和/或，所述支撑结构包括设置在所述副搓 衣板上的副折边，所述副折边用于支撑在所述门盖组件的工作台上。 支撑结构包括主折边，主折边设置在主搓衣板上，将搓衣板组件放入工作台内时， 主折边会支撑在工作台的台面上，从而起到良好的支撑作用，保证搓衣板组件稳稳地安装 在洗衣机内，便于用户施力揉搓衣物。进一步地，对于主搓衣板包括主底板和主侧围板的方 案而言，主折边与主侧围板的上端相连。 支撑结构包括副折边，副折边设置在副搓衣板上，将搓衣板组件放入工作台内时， 副折边会支撑在工作台的台面上，从而起到良好的支撑作用，保证搓衣板组件稳稳地安装 在洗衣机内，便于用户施力揉搓衣物。进一步地，对于副搓衣板包括副底板和副侧围板的方 案而言，副折边与副侧围板的上端相连。 优选地，支撑结构包括设置在主搓衣板上的主折边和设置在副搓衣板上的副折 边，且主折边的数量为两个，两个主折边对称设置，副折边的数量为一个，副折边位于两个 主折边之间。 在上述任一技术方案中，所述主搓衣板还设有用于与所述门盖组件转动连接的转 动连接部。 主搓衣板还设有用于与门盖组件转动连接的转动连接部，使得搓衣板组件还可以 6 CN 111576008 A 说　明　书 4/11 页 相对门盖组件转动，因而搓衣板组件在不使用时可以转动打开，使得工作台的衣物放置口 完全敞开，便于用户取放衣物。当然，主搓衣板也可以不设置转动连接部，搓衣板组件直接 放置在工作台上，在不需要使用时直接取下。 在上述技术方案中，所述转动连接部为转动轴，所述转动轴用于插装在所述门盖 组件上设置的轴孔中。 由于洗衣机的门盖组件中设有较多的轴孔，因而转动连接部采用转动轴的形式， 直接插装在门盖组件的轴孔中，即可实现搓衣板组件与门盖组件的可转动连接，结构较为 简单，装配也较为便捷。其中，由于门盖与工作台转动连接，轴孔可以设置在门盖上，也可以 设置在工作台上，优选使搓衣板组件的旋转轴线与门盖的旋转轴线共线。当然，转动连接部 也可以为轴孔，只需在门盖组件上相应设置转动轴即可；或者转动连接部也可以为铰链或 者其他结构，在此不再一一列举，由于均能够实现本发明的目的，且均未脱离本发明的设计 思想和宗旨，因而均应在本发明的保护范围内。 在上述技术方案中，所述主搓衣板的顶部设有用于与所述门盖组件的工作台的侧 壁面相贴合的延伸板和与所述延伸板转折相连且用于与所述工作台的上端面相贴合的连 接板，所述转动轴的数量为两个，两个所述转动轴对称设置在所述连接板的两侧且与所述 连接板相连。 在主搓衣板的顶部设置延伸板和连接板，延伸板和连接板分别用于与工作台的侧 壁面和上端面相贴合，形成L形结构，使得搓衣板组件的主体部分可以适当嵌入工作台较深 的位置，有利于增加衣物的搓洗空间，便于搓洗大件衣物，从而进一步提高用户的使用体 验，同时也对搓衣板组件起到了支撑作用；在连接板的两侧对称设置两个转动轴，有利于主 搓衣板与门盖组件之间受力均衡，从而提高搓衣板组件与门盖组件的连接可靠性，提高搓 衣板组件的旋转顺畅度。 本发明第二方面的技术方案提供了一种门盖装置，包括：门盖组件，包括门盖和工 作台，所述工作台限定有衣物放置口，所述门盖盖设在所述工作台上，并与所述工作台转动 连接，以打开或关闭所述衣物放置口；和如第一方面技术方案中任一项所述的搓衣板组件， 安装在所述门盖与所述工作台之间，所述搓衣板组件的投放口与所述衣物放置口相连通。 本发明第二方面的技术方案提供的门盖装置，因包括第一方面技术方案中任一项 所述的搓衣板组件，因而具有上述任一技术方案所具有的一切有益效果，在此不再赘述。进 一步地，所述搓衣板组件的支撑结构与所述工作台相配合以使所述搓衣板组件被所述工作 台支撑。 在上述技术方案中，所述门盖与所述搓衣板组件中的一个设有卡接部，另一个上 设有卡接配合部，所述卡接部与所述卡接配合部相配合使所述搓衣板组件与所述门盖相卡 接。 卡接部与卡接配合部的设置，使得搓衣板组件能够与门盖相卡接，则当不需要使 用搓衣板组件时，可以将搓衣板组件卡接在门盖上，与门盖保持同步运动，避免占用工作台 的内部空间，便于用户取放衣物；且无需将搓衣板组件取出单独存放，这样当需要使用搓衣 板组件时，直接解除卡接部与卡接配合部的卡接配合即可，十分方便。 在上述技术方案中，所述搓衣板组件通过转动连接部与所述门盖组件转动连接， 且所述搓衣板组件的旋转轴线与所述门盖的旋转轴线共线，所述卡接部为设置在所述门盖 7 CN 111576008 A 说　明　书 5/11 页 上的L形卡扣，所述卡接配合部为所述搓衣板组件的副折边。 搓衣板组件通过转动连接部与门盖组件转动连接，且其旋转轴线与门盖的旋转轴 线共线，则搓衣板组件与门盖卡接后即可与门盖同步转动，实现搓衣板组件的收纳；同时， 只需在门盖上设置L形卡扣，直接利用副搓衣板上的副折边即可与L形卡扣实现卡接配合， 因而有效简化了卡接部与卡接配合部的结构，有利于节约生产成本，且由于副折边与转动 连接部之间的距离相对较大，有利于减小用户扣上搓衣板组件的按压力度及解除副折边与 L形卡扣之间的卡接配合的操作力度，从而提高用户的使用体验。 当然，对于主搓衣板没有设置转动连接部的技术方案而言，也可以通过多个卡接 部与多个卡接配合部的配合，来实现搓衣板组件与门盖之间的卡接配合，需要使用搓衣板 组件时解除卡接配合，将搓衣板组件从门盖上取下放置在工作台上，不需要使用搓衣板组 件时，将搓衣板组件从工作台上取出卡在门盖上即可。由于该方案同样能够实现本发明的 目的，且没有脱离本发明的设计思想和宗旨，因而也应在本发明的保护范围内。 本发明第三方面的技术方案提供了一种洗衣机，包括：机身，所述机身限定有一端 开口的容纳腔；和如第二方面技术方案所述的门盖装置，安装在所述机身的顶部，并封盖所 述容纳腔的开口端，且其衣物放置口与所述容纳腔相连通。 本发明第三方面的技术方案提供的洗衣机，因包括第二方面技术方案所述的门盖 装置，因而具有上述任一技术方案所具有的一切有益效果，在此不再赘述。 在上述任一技术方案中，所述洗衣机为波轮洗衣机。 本发明的附加方面和优点将在下面的描述部分中变得明显，或通过本发明的实践 了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1是本发明一些实施例所述的搓衣板组件的分解结构示意图； 图2是图1中A部的放大结构示意图； 图3是图1中B部的放大结构示意图； 图4是图1所示搓衣板组件装配后的结构示意图； 图5是本发明一些实施例所述的门盖装置的立体结构示意图； 图6是图5中C部的放大结构示意图； 图7是图5所示门盖装置的左视结构示意图； 图8是图5所示门盖装置的俯视结构示意图； 图9是图8中D-D向的剖视结构示意图； 图10是图9中E部的放大结构示意图。 其中，图1至图10中的附图标记与部件名称之间的对应关系为： 100搓衣板组件，10主搓衣板，11主底板，12主侧围板，121滑槽，1211主体段，1212 限位段，122排水口，13主折边，14延伸板，15连接板，16转动轴，20副搓衣板，21副底板，22副 侧围板，23副折边，24凸起，30凸棱，200门盖装置，210门盖，211轴孔，220工作台。 8 CN 111576008 A 说　明　书 6/11 页
