技术摘要：
本发明涉及一种面板可翻转的烹饪电器，包括面板，烹饪电器的顶部具有用于放置水箱的容置空间，面板设于该容置空间的前侧并能将容置空间的前端口打开或遮盖，还包括能驱动所述面板向容置空间的前侧上方翻转的驱动机构；驱动机构包括第一装配件、第二装配件、第一连接件  全部
背景技术：
随着人们生活品质的不断提高，厨房电器越来越丰富，微波炉、烤箱、蒸箱等都逐 渐成为家庭生活必需的厨电产品。这些厨房电器产品不仅功能较为单一，每个产品需要占 据一定的厨房空间，而且单独购买费用大。为了有效利用厨房空间并降低购买成本，目前， 现有技术中已经公开有将蒸箱与微波炉和/或烤箱的功能集成在一起的一体机。 如专利号为201320074461.4(授权公告号为CN  203168920U)的中国专利所公开的 《微蒸烤一体机》，该微蒸烤一体机包括机体，安装在机体正面的门框和控制器，在机体内具 有腔体，在机体的顶部安装变压器，与变压器连接的电容，与电容连接的磁控管，与磁控管 连接的波导盒，通过波导盒将微波传输进腔体内，在腔体内的微波进口处设置微波搅拌器， 在微波搅拌器上连接有低速电机，在机体的侧壁上安装有盛水容器和与盛水容器连接的蒸 汽发生器，该蒸汽发生器与机体内的腔体相通，在机体内的腔体顶部设置有加热管，该加热 管与控制器连接。如申请号为201510457051.1(申请公布号为CN105011740A)的中国专利申 请所公开的《一种蒸箱微波炉一体机》，该一体机在烹饪室炉腔上设有蒸汽入口，该蒸汽入 口与蒸汽发生装置的蒸汽输出口相连通。又如专利号为201410167732.X(授权公告号为CN  103976641B)的中国专利所公开的《一种水箱上置式蒸箱》，该蒸箱的蒸发器顶部的出蒸汽 口与内胆背部的进蒸汽口相连通，蒸汽从蒸发器产生后进入内胆内部。 现有技术中，无论是将蒸箱与微波炉、烤箱中的一个还是两个的功能结合在一起， 都需要在电器中放置水箱，为烹饪空间提供高温蒸汽。特别是嵌入式的烹饪电器中，经常会 将水箱放置在烹饪腔体的上方，并在烹饪电器的前侧面上设置有可开合的面板对水箱进行 遮盖。由于受到橱柜安装空间的影响，面板需要向前或侧向翻开才能将水箱取出，如果面板 侧向翻开，则会使烹饪电器的使用占据较大的空间，如果面板直接向前侧推出，则会导致面 板内侧的水箱不便于取放。
技术实现要素：

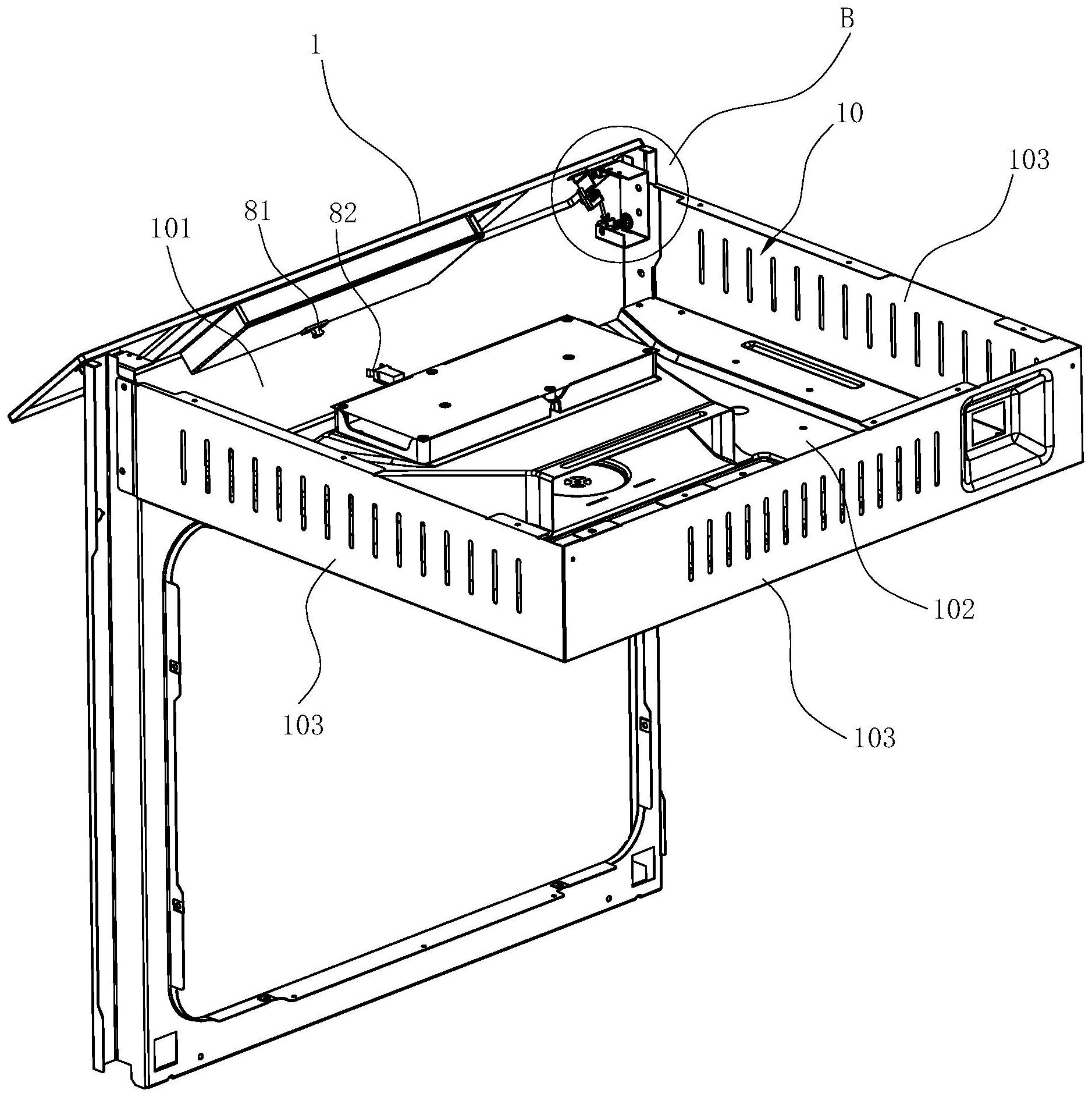

本发明所要解决的技术问题是针对现有技术的现状，提供一种使面板向橱柜的前 侧上方翻转从而便于取放水箱的面板可翻转的烹饪电器。 本发明解决上述技术问题所采用的技术方案为：一种面板可翻转的烹饪电器，包 括面板，所述烹饪电器的顶部具有用于放置水箱的容置空间，所述面板设于该容置空间的 前侧并能将容置空间的前端口打开或遮盖，其特征在于：还包括能驱动所述面板向容置空 间的前侧上方翻转的驱动机构；所述的驱动机构包括 第一装配件，设于所述面板的后侧壁上并具有向后延伸的第一连接臂，该第一连 接臂的上边缘开有向下延伸的导向槽； 4 CN 111568159 A 说　明　书 2/4 页 第二装配件，至少包括有上下间隔布置在所述容置空间内侧部并靠近面板布置的 第二连接臂、第三连接臂； 第一连接件，用于将所述面板背部的上边缘转动连接于第二连接臂上； 连接轴，设于所述第二连接臂与第三连接臂之间并沿面板的长度方向延伸； 推杆，该推杆的第一端转动连接于所述连接轴上，该推杆的第二端向第一装配件 延伸并具有能沿导向槽上下移动的导向部； 弹性件，设于所述连接轴上并与推杆相连接，使推杆的导向部始终保持沿导向槽 向下移动的趋势；以及 锁定组件，与所述面板相连接并用于将面板锁定在烹饪电器上。 优选地，所述推杆的上端向一侧弯折形成能穿过导向槽布置的所述导向部，所述 导向部的外周设置有能与导向槽的槽壁滚动配合的滚轮。该结构能使推杆上端与导向槽实 现顺畅滑动，以降低面板翻转的阻力、提高面板翻转的操作手感。 作为改进，所述第一连接臂上设置有位于导向槽下方的装配块，该装配块上设置 有能上下移动从而对滚轮要导向槽向下滚动的位置进行限定的调节件。本发明中的调节件 可以选择结构简单的螺栓，装配块上开设有螺纹孔，螺栓螺纹连接在该螺纹孔中，可通过旋 转螺栓来控制滚轮向下移动的极限位置，从而控制面板可翻开的最大角度，以满足不同消 费者的需求。 优选地，所述推杆的下端通过第二连接件转动连接于连接轴上，所述第二连接件 成形为倒置的第一U形结构，该第一U形结构两侧的第一竖向部分、第二竖向部分上分别开 有供连接轴穿过的轴孔，所述推杆下端约束在U形结构中间的横向部分上。采用该结构，以 便于实现推杆与连接轴的转动连接。 为了便于装配及连接，所述第一U形结构的中间横向部分上开有供推杆下端穿过 的连接孔，所述推杆下端穿过该连接孔布置且具有能防止推杆下端脱离连接孔的限位部。 优选地，所述的第一连接件为铰链，该铰链的第一端连接于所述面板的背面，该铰 链的第二端连接于所述第二连接臂上，从而将面板与第二装配件转动连接。本发明中的铰 链采用具有单向阻尼的铰链，即面板在翻开状态下铰链存在阻尼，以使面板缓慢翻开，而在 用户手动将面板复位状态下铰链不存在阻尼，该结构能在很大程度上提高用户体验感。 优选地，所述的弹性件为套置在连接轴外周的扭簧，该扭簧的第一端与所述第三 连接臂的上表面相抵，该扭簧的第二端与所述推杆相连接。扭簧结构简单、成本低，可在面 板闭合时蓄能，在面板解除锁定状态下释放能量驱动面板翻开，使用方便。 为了便于安装，所述第二装配件上成形有横向布置的第二U形结构，该第二U形结 构的两侧部分分别构成所述的第二连接臂、第三连接臂，该第二U形结构的中间部分固定在 所述容置空间靠近前端口的侧部。 为了便于装配连接轴，所述第三连接臂的边缘向上弯折形成用于支撑连接轴的支 撑部，该支撑部开有第一轴孔，与该支撑部相对应的第二U形结构的中间部分上开有第二轴 孔，所述连接轴穿过第一轴孔、第二轴孔布置。 优选地，所述的锁定组件包括靠近面板下沿布置的锁插及设于烹饪电器上的锁 扣。本发明的锁定组件采用简单的按压式锁定与解锁结构，即碰珠式卡扣结构，便于使用。 与现有技术相比，本发明的优点在于：本发明提供了一种面板可向橱柜前侧上方 5 CN 111568159 A 说　明　书 3/4 页 翻转的烹饪电器，不使用时，面板闭合，锁定组件处于锁定状态；使用时，锁定组件解锁，弹 性件驱动推杆向面板方向转动，推杆上端沿第一装配件的导向槽向下滑移，为了适应这一 运动轨迹，面板被迫以第一连接件为支撑向橱柜前侧上方翻转，从而实现面板的翻开，水箱 取放完毕后手动复位即可，使用方便，为消费者提供了很大的便利。 附图说明 图1为本发明实施例的部分结构示意图(面板闭合状态)； 图2为图1中A部分的放大结构示意图； 图3为本发明实施例的部分结构示意图(面板翻开状态)； 图4为图3中B部分的放大结构示意图； 图5为本发明实施例中第二装配件与连接轴、推杆的装配结构示意图。
