技术摘要:
一种固定装置及具有此固定装置的电子装置固定座。该固定装置包括一载架及一第一电路板支撑结构;该载架包括一导引件及一导槽;该第一电路板支撑结构设置于该载架上且包括一第一滑动件、一第一支撑件及一第一定位件;该滑动件具有一第一导引部,该第一导引部与该导引件 全部
背景技术:
一般电子装置内用于固定电路板的结构通常针对单一锁孔规格的电路板设计,例 如电路板上的锁孔位置。若要安装不同规格的电路板,则需对固定结构进行修改。此会增加 相当的修改成本。也有些设计采用间接固定的结构以便于电路板的拆、装作业,例如将电路 板固定于另一载板,再将此载板连同电路板一起固定至电子装置内。若要安装不同规格的 电路板,原则上需使用对应的载板;换言之,更换不同规格的电路板,原则上会废弃原载板 并新购新载板,此可能造成浪费及成本增加。 因此,需要提供一种固定装置及具有此固定装置的电子装置固定座来解决上述问题。
技术实现要素:

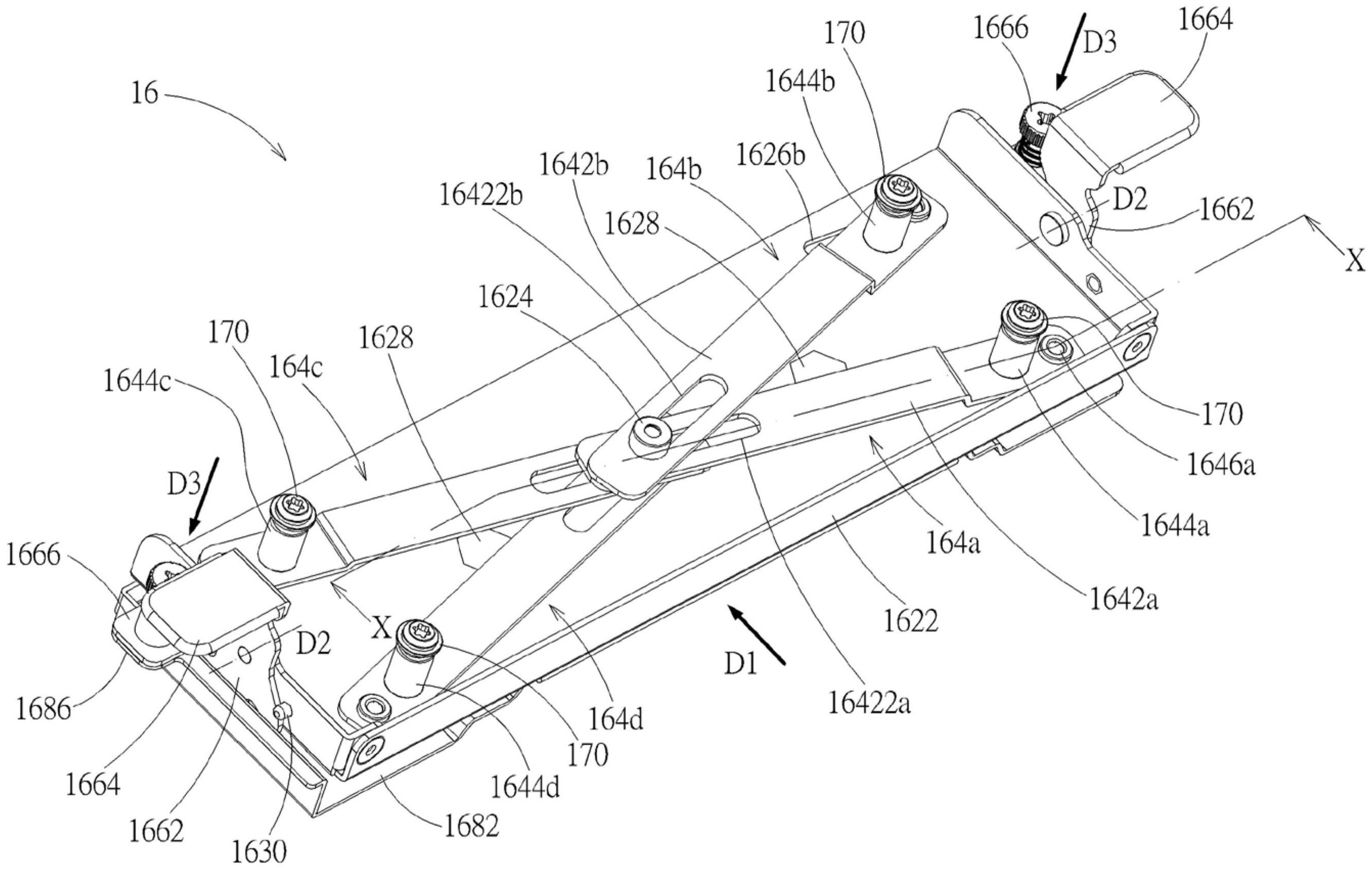

鉴于先前技术中的问题,本发明的一目的在于提供一种固定装置,其可通过调整 滑动件的相对位置提供不同的固定位置,以适应不同锁孔位置的电路板。 根据本发明的固定装置,该固定装置包括一载架及一第一电路板支撑结构;该载 架包括一导引件及一导槽;该第一电路板支撑结构设置于该载架上且包括一第一滑动件、 一第一支撑件及一第一定位件;该第一滑动件具有一第一导引部,该第一导引部与该导引 件滑动衔接,该第一支撑件及该第一定位件设置于该第一滑动件上,该第一定位件滑动于 该第一导槽且可调整地固定于该第一导槽的一第一位置或一第二位置。该固定装置经由该 电路板支撑结构支撑、固定电路板。通过固定该定位件于该第一位置或该第二位置,该固定 装置即可适应至少两种具有不同锁孔位置的电路板。 本发明的另一目的在于提供一种电子装置固定座,包含前述固定装置,故亦可通 过调整该固定装置的滑动件的相对位置提供不同的固定位置,以适应不同锁孔位置的电路板。 根据本发明的电子装置固定座,该电子装置固定座包括一结构框架、一连接器及 前述固定装置;该固定装置设置于该结构框架上;该连接器邻近该固定装置设置于该结构 框架上,用以与固定于该固定装置上的一电路板连接。同样的,该固定装置经由该电路板支 撑结构支撑、固定电路板并置入该结构框架上。通过固定该定位件于该第一位置或该第二 位置,该固定装置即可适应至少两种具有不同锁孔位置的电路板。 相对于先前技术,根据本发明的固定装置能通过调整滑动件的相对位置提供不同 的固定位置,以适应不同锁孔位置的电路板,故无需一换电路板便新购固定装置或其部分 组件,且固定不同的电路板仅需调整作业、无需对实际结构进行修改。 关于本发明的优点与精神可以藉由以下的发明详述及所附附图得到进一步的了解。 4 CN 111587024 A 说 明 书 2/6 页 附图说明 图1为根据一实施例的一电子装置固定座的示意图。 图2为图1中电子装置固定座的固定装置的示意图。 图3为图2中固定装置的分解图。 图4为图2中固定装置沿线X-X的剖面图。 图5为固定装置中第一电路板支撑结构相对于载架调整的示意图。 图6为固定装置的多个电路板支撑结构调整后的示意图。 图7为固定装置的固定件处于一结合状态时的示意图。 图8为图7中固定件处于一脱离状态时的示意图。 图9为载架放置于底座上以能组装至底座的示意图。 主要组件符号说明: 1 电子装置固定座 1644d 第四支撑件 12 结构框架 1645a 自由端 122 底板 1645b 固定端 124 上盖 1645c 凸部 14 连接模块 1646a 第一定位件 142 电路板 1646b 第二定位件 144、146、148 连接器 166 固定件 16 固定装置 1662 枢接部 162 载架 1664 操作部 1622 架体 1666 第二结合部 1624 导引件 1666a 抵靠座 16242 导柱 1666b 螺丝 16244 限位件 1666c 复位弹簧 1626a 第一导槽 168 底座 1626b 第二导槽 1682 座体 1626c 第三导槽 1684 第一滑动衔接部 1626d 第四导槽 1686 第一结合部 1628 第二滑动衔接部 170 固定螺丝 1630 限位部 3 电子装置 164a 第一电路板支撑结构 4a、4b 电路板 164b 第二电路板支撑结构 42 锁孔 164c 第三电路板支撑结构 44 连接器 164d 第四电路板支撑结构 D1 滑动衔接方向 1642a 第一滑动件 D2 枢接轴向 1642b 第二滑动件 D3 结合方向 16422a 第一导引部 P1 第一位置 16422b 第二导引部 P2 第二位置 1644a 第一支撑件 P3 第三位置 5 CN 111587024 A 说 明 书 3/6 页 1644b 第二支撑件 P4 第四位置 1644c 第三支撑件 R1 参考平面
