技术摘要：
本发明公开了一种电力输送专用的高效散热防水型母线槽，包括底板、侧板和散热板，所述侧板的上下两端均设有长条形凸起，底板上设有与长条形凸起相配的滑槽，所述滑槽的内壁上均设有密封条安装槽，所述的密封条安装槽内嵌有密封条；所述侧板的外壁上设有若干个等距分布 全部
背景技术：
母线槽作为一种新型配电导线已经越来越受到欢迎，它具有使用寿命长，安全性 能高，馈电方便，易安装，安装空间小等优点。 母线槽在长时间使用的过程中，内部会产生一定热量，而由于母线槽的防水需求， 其内部往往采用封闭式设计，其内部的热量无法直接向外输出。因此母线槽在设计时，往往 需要考虑散热需求，而且其散热设计需要满足一定的安全系数，即在n倍额定负载下，其仍 能正常工作。 现有母线槽一般来说均由壳体部分向外散热，壳体部分以空气为介质，将母线槽 内部的热量散发出去，在该种散热方式的前提下，表面积的大小直接影响母线槽的散热能 力。
技术实现要素：

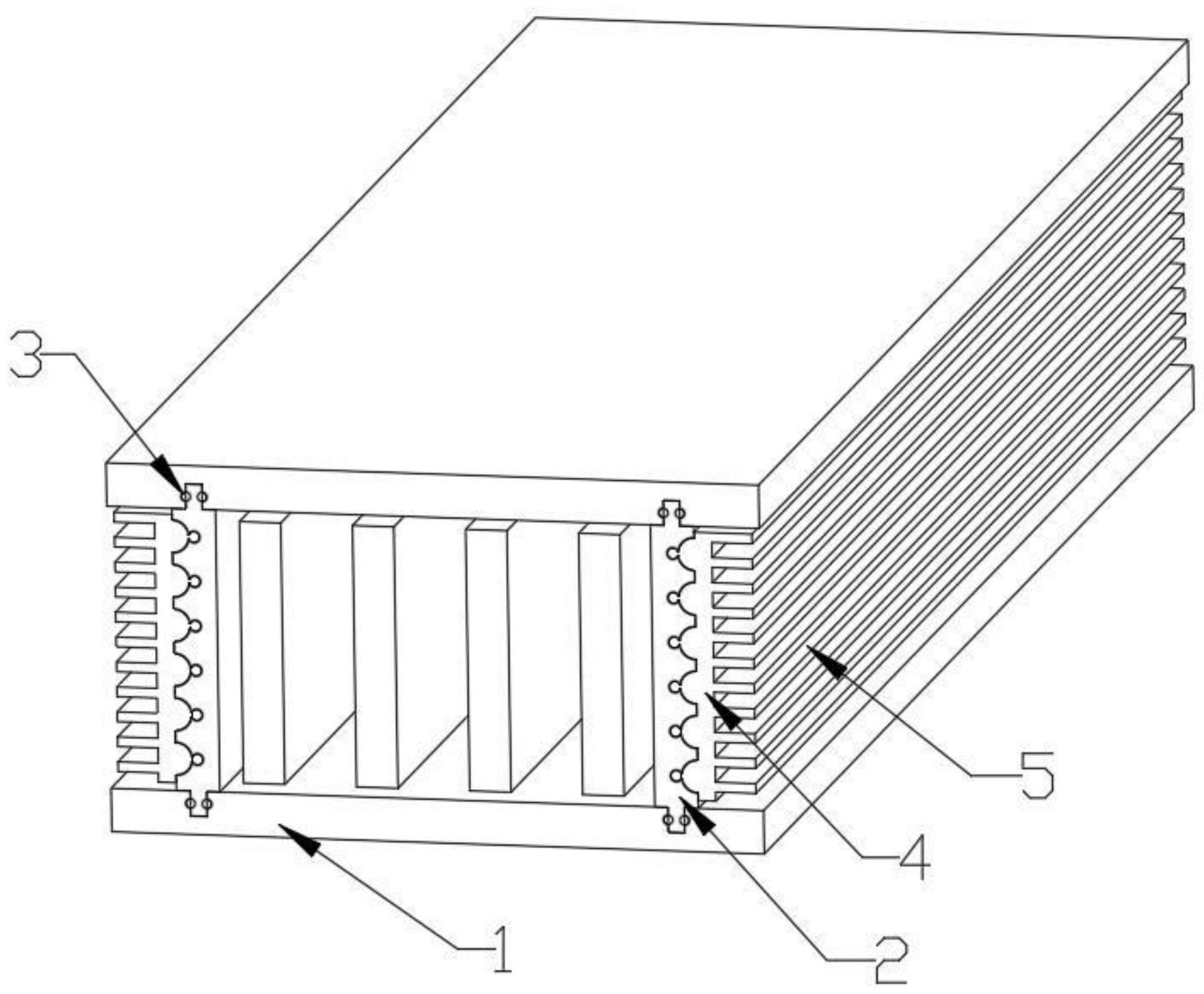

本发明的目的是为了解决以上现有技术的不足，提出了一种电力输送专用的高效 散热防水型母线槽。 一种电力输送专用的高效散热防水型母线槽，包括底板、侧板和散热板，所述侧板 的上下两端均设有长条形凸起，底板上设有与长条形凸起相配的滑槽，所述滑槽的内壁上 均设有密封条安装槽，所述的密封条安装槽内嵌有密封条；所述侧板的外壁上设有若干个 等距分布的半圆形凹槽，所述半圆形凹槽的顶部还设有圆形凹槽，所述散热板的内壁上设 有与半圆形凹槽、圆形凹槽相配的异形凸起，散热板的外壁上设有若干个等距分布的散热 鳍片，所述的散热鳍片向外突出。 优选地，所述散热鳍片的材质为紫铜。 优选地，所述的散热鳍片通过焊接与散热板相连。 优选地，所述半圆形凹槽的数量为六个。 优选地，所述底板的材质为钢。 优选的，所述底板的材质为硬质铝合金。 优选的，所述侧板的材质为硬质铝合金。 优选的，所述侧板与底板之间附有散热硅胶。 有益效果： 通过设置与侧板相配的散热板，并通过散热板向外界散热。为了保证散热板与侧 板之间能有效的将热量传导，设置半圆形凹槽，以增加散热板与侧板之间的接触面积，在实 际使用中，侧板采用高硬度材质以保证母线槽的结构强度，散热板采用高导热材质以保证 散热，同时采用多个散热鳍片的设计，以保证散热的稳定高效。 3 CN 111585232 A 说 明 书 2/2 页 附图说明 图1是一种电力输送专用的高效散热防水型母线槽的结构示意图； 1.底板 2.侧板 3.密封条 4.散热板 5.散热鳍片。
