技术摘要：
本发明公开了一种粮油承载桶，涉及粮油存储装置技术领域。本发明包括桶体，桶体的端口处环状分布有若干凸块，凸块上上开有卡接槽，卡接槽的侧板的端部延伸有延长块，两延长块之间插接有销体；卡接槽内转动安装有连接块，连接块的端部转动安装在卡扣上；桶体的端口配合  全部
背景技术：
在粮油生产过程中，经常需要用到体积较大的桶体进行存储，这种体积大的桶体 容易大，但是其重量也较大，当提取桶体中的粮油时，通过人工的方式进行取油非常的不便 利，不仅取油效率较低，操作过程还非常的不便利。另外现有的粮油存储桶在粮油提取结束 后，粮油承载桶的内壁上易残留油液不便于进行回收利用。
技术实现要素：

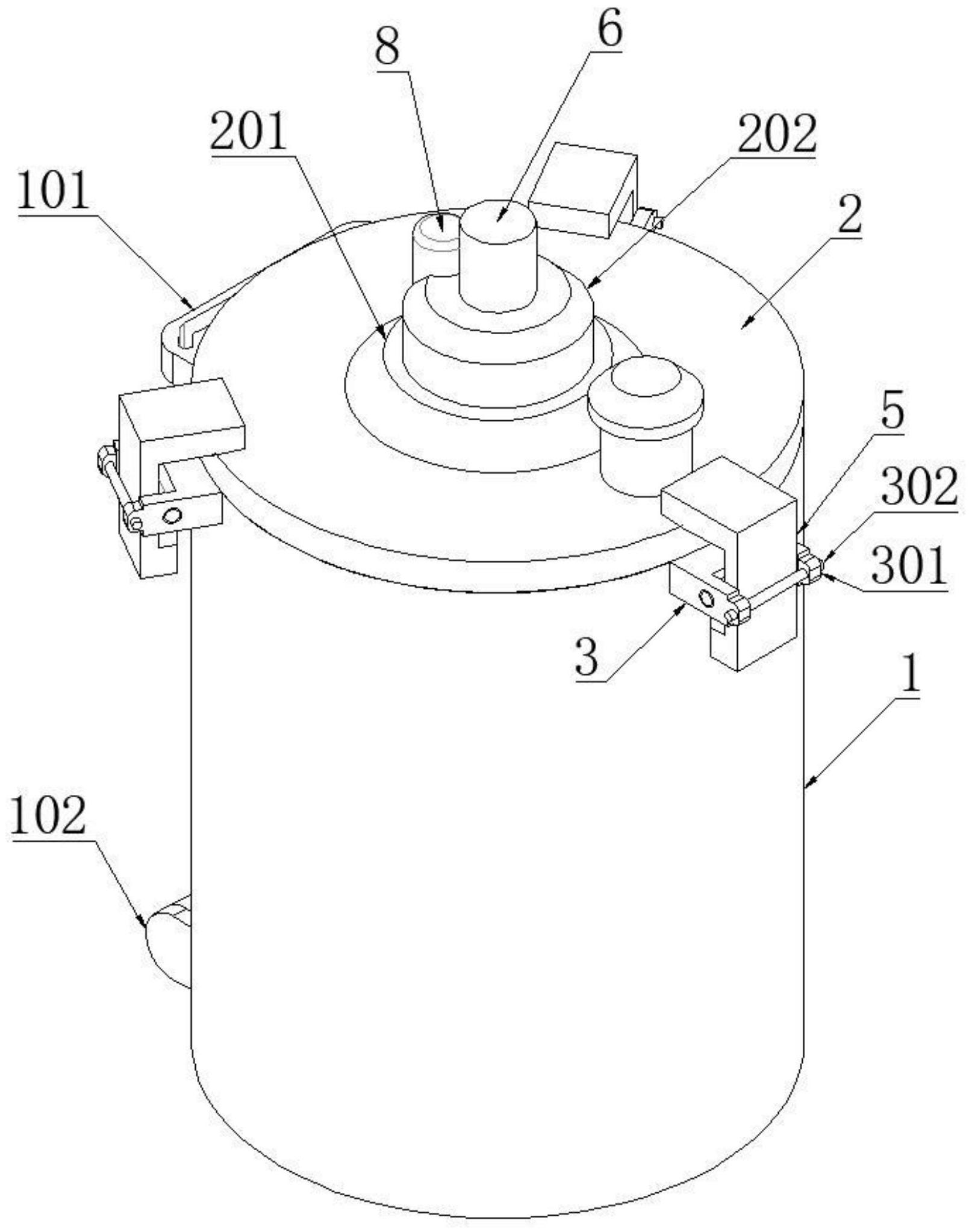

本发明的目的在于提供一种粮油承载桶，通过设有的桶体和盖体构成的桶体结构 便于粮油的存储，另外设有的螺杆以及螺杆端部安装的刮油机构便于将油桶体内壁上残留 的油液收集到刮油机构的内部，避免粮油存储桶中出现粮油的残留，解决粮油存储桶中残 留粮油不便于收集的问题。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明为一种粮油承载桶，包括桶体，所述桶体的周侧面上设有把手和滚轮组； 所述桶体的端口处环状分布有若干凸块，所述凸块上上开有卡接槽，所述卡接槽 的侧板的端部延伸有延长块，两所述延长块之间插接有销体； 所述卡接槽内转动安装有连接块，所述连接块的端部转动安装在卡扣上； 所述桶体的端口配合安装有端盖，所述端盖的中间设有安装座，设有的螺杆的端 部穿过安装座伸入桶体的内部，所述螺杆的伸入端上固定有刮油机构，所述刮油机构的底 面与桶体腔体的底面贴合； 所述安装座上固定有电机，所述电机的输出轴上安装有与螺杆啮合安装的齿轮； 所述端盖还设有与桶体腔体连通的出油口，所述出油口的端口安装有防漏圈。 进一步地，所述把手和滚轮组位于桶体的同一侧，设有的所述把手位于桶体的端 口处，设有的所述滚轮组位于桶体的底端。 进一步地，所述卡接槽的相对两侧面上开口安装孔，所述连接块通过两侧设有的 轴体配合安装在安装孔内。 进一步地，所述端盖安装在桶体的端口，通过安装的卡扣以及连接块进行锁紧，并 通过销杆完成对卡扣的锁紧。 进一步地，所述卡扣为L型结构。 进一步地，所述刮油机构为圆台状壳体。 进一步地，所述出油口内插接有抽油管。 本发明具有以下有益效果： 本发明通过设有的桶体和盖体构成的桶体结构便于粮油的存储，另外设有的螺杆 以及螺杆端部安装的刮油机构便于将油桶体内壁上残留的油液收集到刮油机构的内部，避 3 CN 111591569 A 说　明　书 2/3 页 免粮油存储桶中出现粮油的残留。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明粮油承载桶的整体结构示意图； 图2本发明粮油承载桶的正面结构示意图为； 图3为本发明图2的B-B剖面结构示意图； 图4为本发明粮油承载桶的整体结构示意图； 图5为本发明粮油承载桶的侧面结构示意图； 图6为本发明图5的A-A剖面结构示意图； 图7为本发明端盖以及刮油机构整体结构示意图； 附图中，各标号所代表的部件列表如下： 1-桶体，101-把手，102-滚轮组，2-端盖，201-安装座，202-防护壳，  203-出油口， 204-防漏圈，3-凸块，301-延长块，302-销杆，303-卡接槽，  4-连接块，5-卡扣，6-螺杆，7-刮 油机构，8-电机。
